百吨级立式框架结构液压成型设备

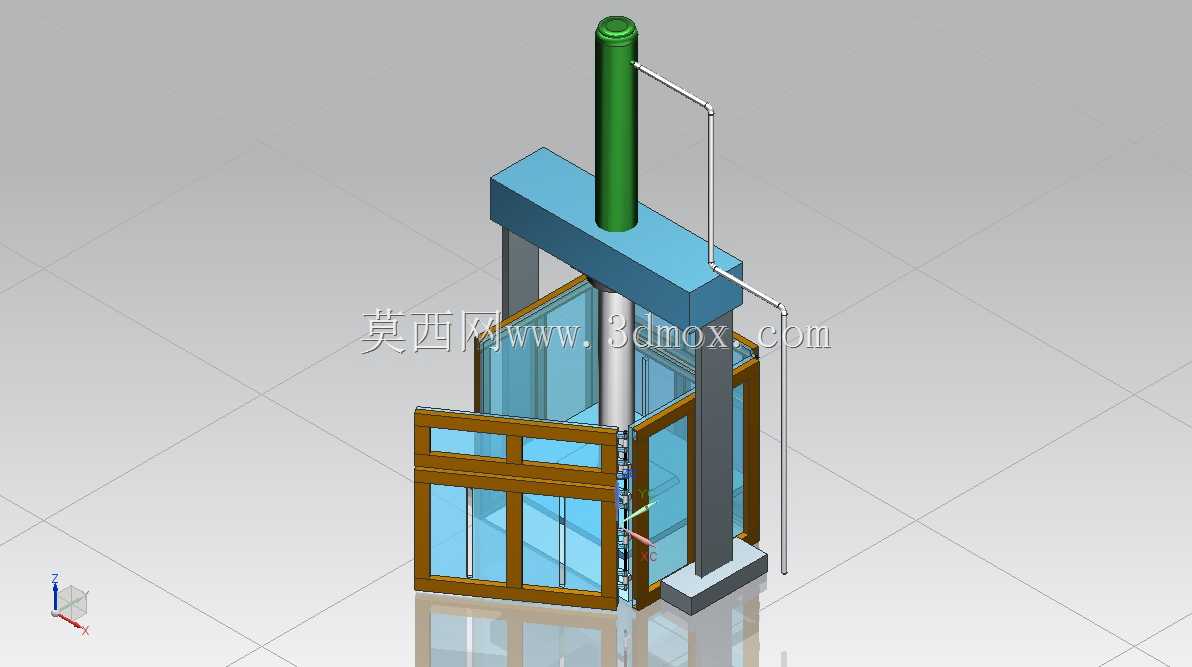

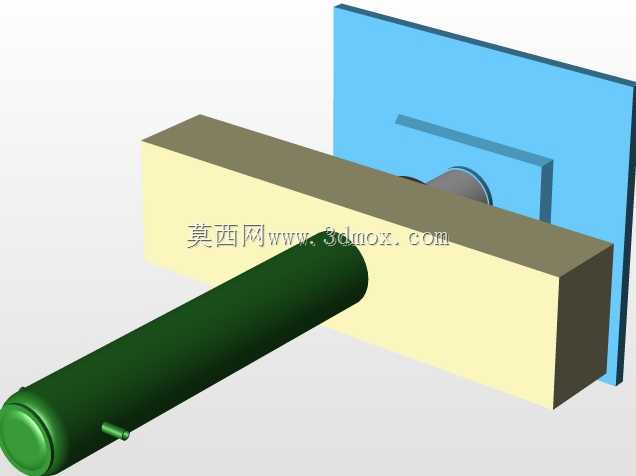

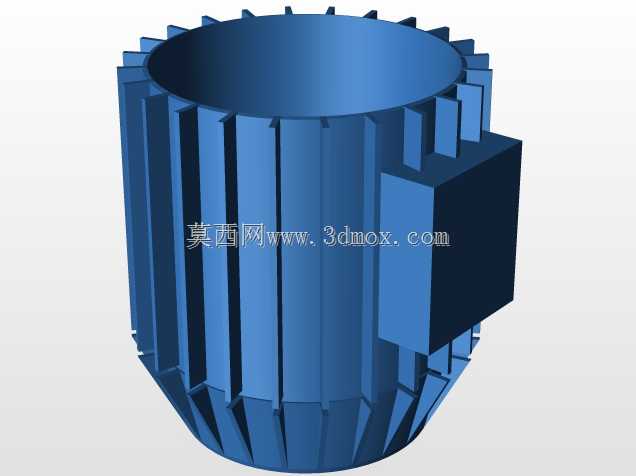

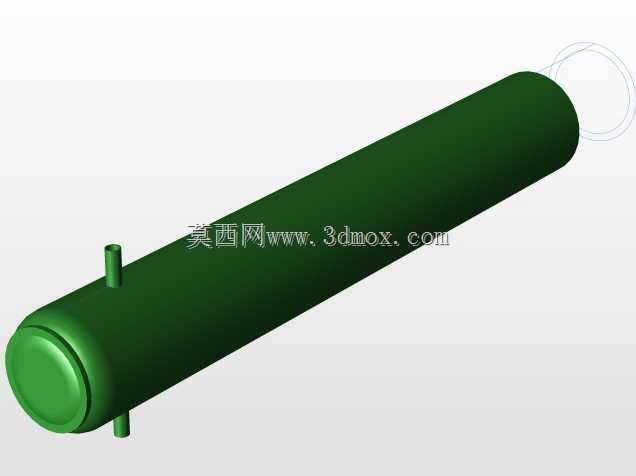

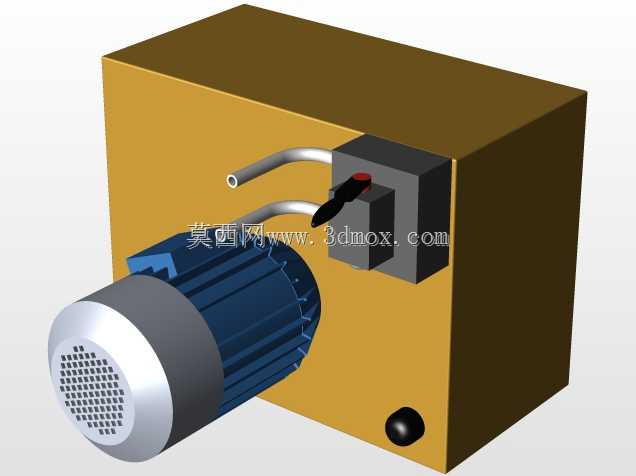

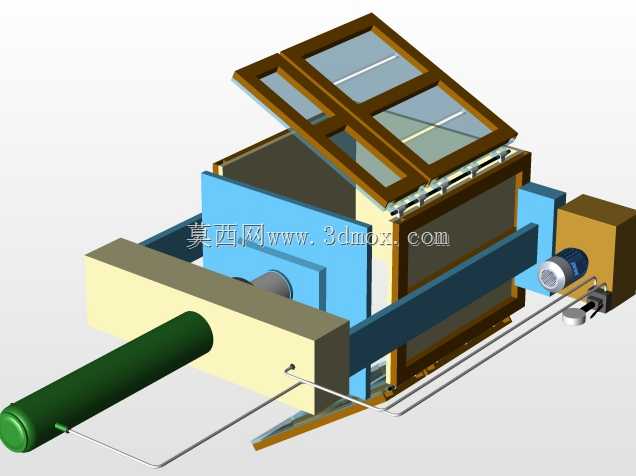

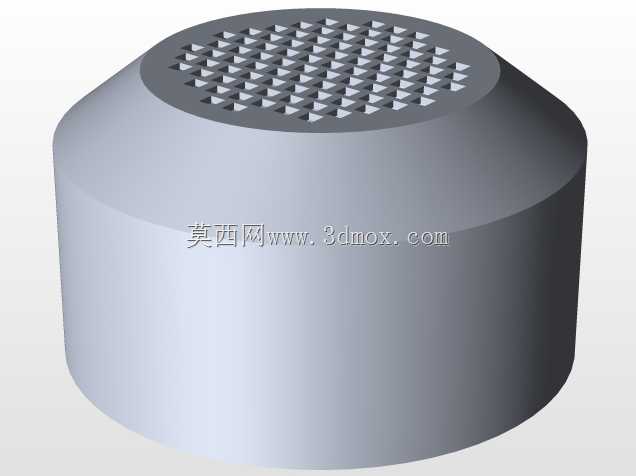

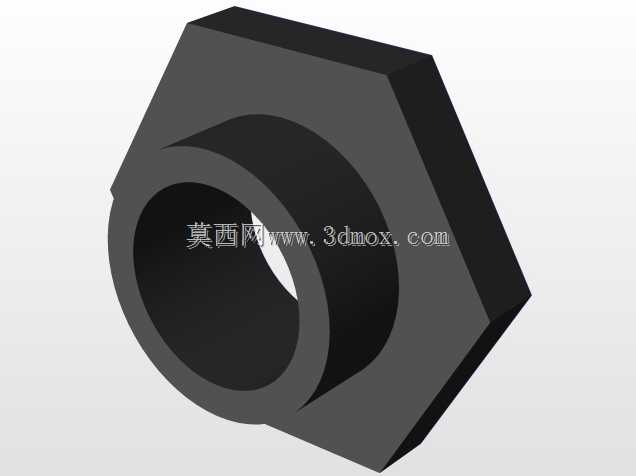

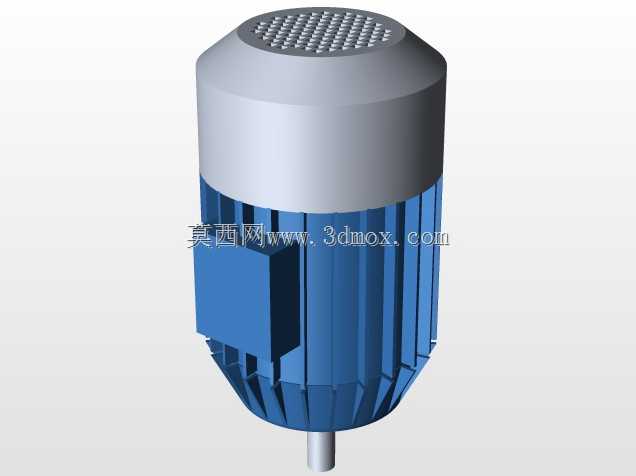

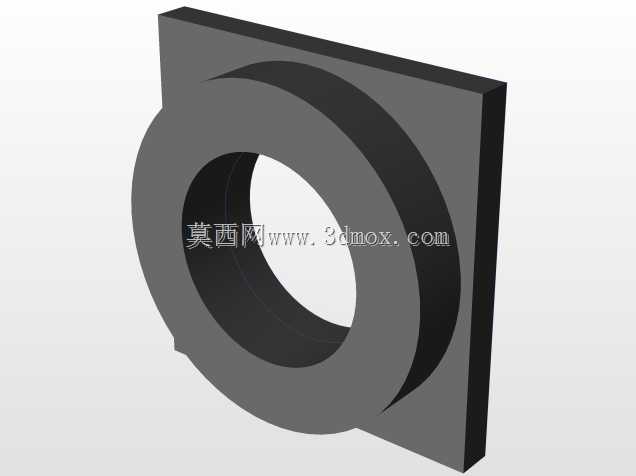

该百吨级立式液压机主要面向金属板材冲压成型、金属构件压装校形、复合材料模压成型等加工场景，广泛应用于五金制品加工、汽车零部件生产、家电配件制造、小型钢结构件加工等生产环节，可完成板材拉伸、折弯、冲孔、压装、校直、粉末压制成型等多类加工作业，适配中小批量多品种的柔性生产需求，也可用于生产线配套的压装工位完成零部件过盈装配作业。设备采用立式三梁四柱框架式主体结构，顶部布置主驱动液压缸，液压缸输出端连接活动压梁，沿两侧垂直导向立柱做上下直线往复运动，底部为固定式工作台，用于安装固定加工模具与待加工工件，设备正面设置带透明观察窗的安全防护门，既可以观察加工区域的作业状态，也能防止加工过程中碎屑飞溅、工件崩出造成安全隐患，侧面布置液压管路走线结构，将液压缸与外置液压动力单元的油路规整排布，避免管路干涉运动部件。设计过程中优先保障整机结构刚性，主体承载梁采用箱型焊接结构，经过时效处理消除内应力，避免长期重载作业出现结构变形，导向立柱采用高精度精加工圆柱面，配合自润滑导向套保障活动压梁的运动精度，保证压头与工作台面的平行度公差满足精密加工要求，液压系统采用差动连接回路设计，可实现空行程快速下行、作业行程慢速加压、保压延时、快速回程的动作逻辑，兼顾作业效率与加压过程的稳定性，设备设置上下限位保护与过载溢流保护，避免超程碰撞、超压过载造成设备损坏。安装边界方面，设备整体为立式落地安装结构，底部工作台预留地脚螺栓安装孔，安装时需保障地面基础承载能力满足百吨级加压作业的载荷要求，设备正面需预留不小于1.2米的操作空间用于上下料与模具更换，侧面预留0.8米以上的检修空间用于液压管路维护与元器件检修，顶部预留液压缸维护的吊装空间，设备总高度适配常规工业厂房的层高要求，无需额外做厂房改造即可完成安装部署，工作台面尺寸适配中小型加工模具的安装需求，T型槽布局符合通用模具安装标准，可快速更换不同类型的加工模具完成不同工序的加工作业。
