四旋翼航拍无人机结构设计方案

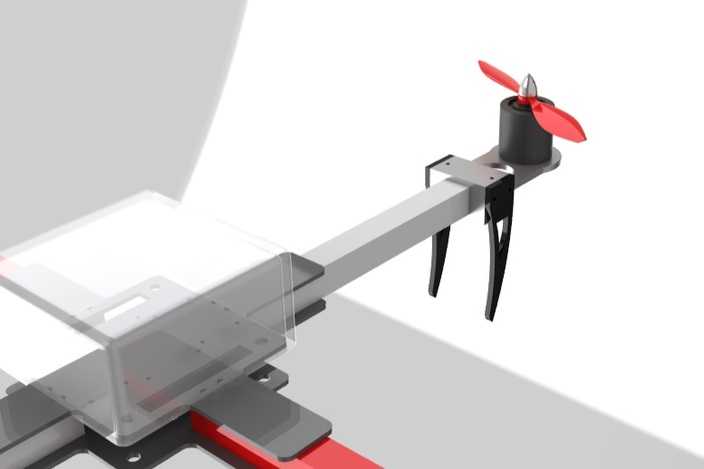

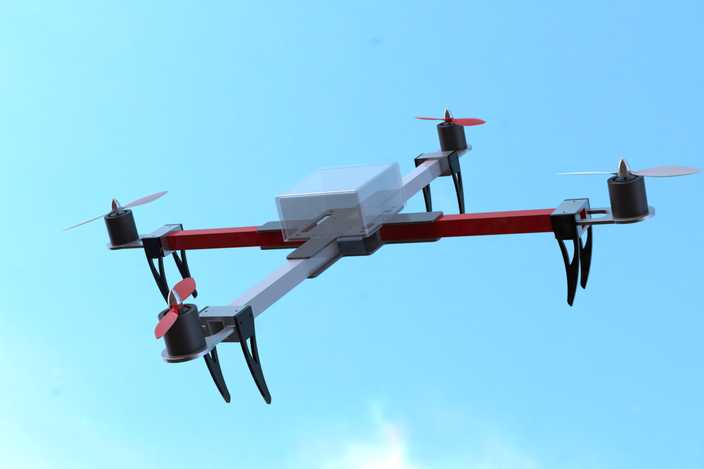

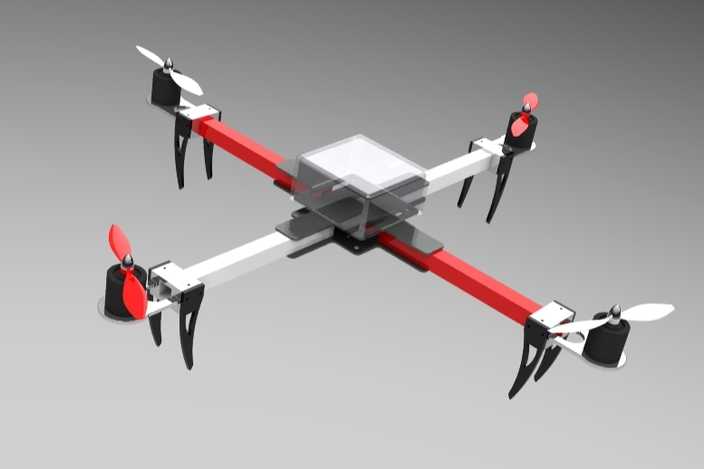

本作品为四旋翼无人机的三维结构设计方案，建模阶段围绕四旋翼飞行器的核心飞行逻辑展开布局规划，采用十字交叉型机架作为主体承载结构，四条机臂从中心舱体向外等角度延伸，保证四个旋翼的安装位置处于同一水平面，相邻机臂夹角严格控制为90度，确保飞行过程中升力分布均匀，避免出现偏航力矩偏差。中心舱体采用方正的盒式结构设计，预留了飞控主板、电池模块、信号接收装置的安装卡位，舱体边缘做了圆角过渡处理，既能够降低飞行过程中的风阻，也可以避免尖锐棱角磕碰造成的部件损坏。机臂部分采用分段式结构设计，靠近中心舱体的臂段做了加厚处理，提升整体结构的抗扭强度，末端的电机安装座设置了定位卡槽与螺丝孔位，能够精准匹配无刷电机的安装尺寸，保证电机输出轴与机臂平面保持垂直，让旋翼转动时的气流方向垂直向下，最大化升力转化效率。起落架采用向下延伸的弯脚式结构，安装在机臂靠近末端的位置，支脚末端做了圆弧收边，既能够在降落时起到缓冲支撑作用，避免机身直接接触地面磕碰损伤机载设备，也不会遮挡旋翼的下洗气流，减少对飞行稳定性的干扰。旋翼部分区分了正桨与反桨的安装位，对应不同转向的电机配置，保证飞行时的反扭矩能够相互抵消。材质渲染阶段，机臂主体采用哑光金属质感的材质表现，还原碳纤维或铝合金机臂的轻量化高强度特质，中心舱体采用半哑光的工程塑料材质，起落架支脚采用高韧性的黑色工程塑料质感，旋翼部分分别用红色与银灰色区分正反桨，清晰展示结构差异。整体设计兼顾了结构强度、轻量化需求与气动合理性，所有部件的装配间隙都经过精准校核，可直接用于3D打印验证、航模组装参考或者无人机相关的教学演示场景，完整还原了消费级四旋翼无人机的核心结构特征，能够直观展示四旋翼飞行器的布局逻辑与部件装配关系。
