四缸发动机排气歧管结构设计

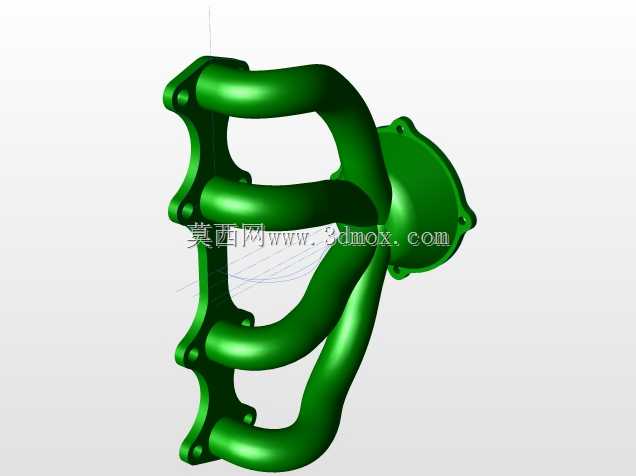

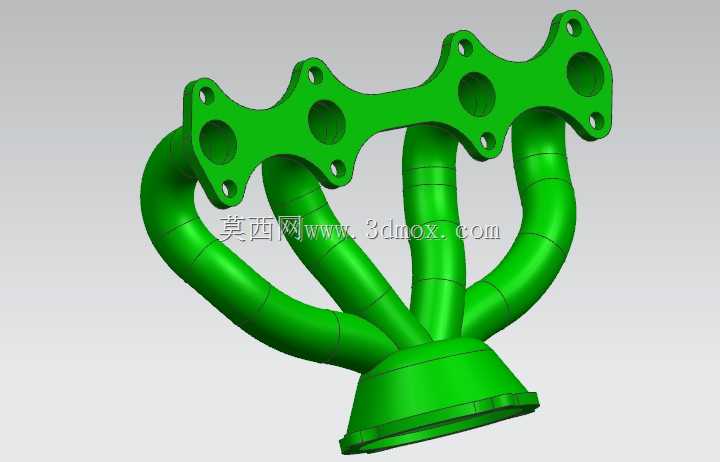

该部件为直列四缸内燃机配套的排气歧管，主要应用于乘用车小排量自然吸气发动机的排气系统端，承担着将四个气缸燃烧后产生的高温废气有序汇集、导出至三元催化装置的核心作用，是发动机进排气系统中直接影响排气效率、缸盖热负荷分布的关键结构件。从实际装车场景来看，这类歧管安装在发动机缸盖的排气侧，安装面直接贴合缸盖排气端口，工作环境长期处于600-900摄氏度的高温区间，同时要承受发动机启停过程中的热胀冷缩交变应力，以及排气脉冲带来的持续振动，因此结构设计上首先要兼顾流道顺畅性与结构刚性。设计阶段首先确定的是四个进气法兰的孔位参数，四个独立的进气接口分别对应四个气缸的排气口，法兰面采用一体化铣平的连接面，每个接口周围布置两个螺栓过孔，保证与缸盖连接时的密封压力均匀，避免高温废气泄漏。四个流道采用不等长渐变弯曲的走向设计，从各缸接口出发逐步向下方的总出口汇拢，弯曲段全部采用大圆弧过渡，尽可能降低排气阻力，减少各缸排气之间的干涉脉冲，避免出现排气倒流影响气缸扫气效率的问题。流道的管壁厚度按照铸造工艺要求做了均匀化处理，避免局部壁厚差过大导致铸造冷却过程中出现缩孔、裂纹缺陷，同时在流道弯折的应力集中位置做了局部加厚，提升长期热交变工况下的结构疲劳寿命。下部的总出口为圆形法兰接口，尺寸匹配下游三元催化器的入口端，接口处设计有定位止口，方便总装阶段的对位安装，同时保证接口处的密封可靠性。整个歧管的外形轮廓完全避让发动机舱内的周边部件，安装边界充分考虑了与发动机缸盖、隔热罩、周边线束管路的间隙要求，不会在发动机运行抖动过程中出现干涉磕碰。从建模逻辑来看，该结构先通过草绘确定各缸接口与总出口的空间位置点位，再通过多段引导线扫掠生成各独立流道的实体，之后合并各流道的交汇段，再分别生成上下连接法兰的结构，最后对所有棱边做铸造圆角处理，完全符合砂型铸造的工艺要求，不需要额外做过多的后期机加工即可满足装车精度要求。这类排气歧管的设计核心是在有限的发动机舱布置空间内，平衡排气顺畅度、结构强度、铸造工艺性三者的关系，既要保证各缸排气的导出效率，提升发动机的动力输出响应，也要控制自身的重量与热容量，缩短冷启动时的三元催化器起燃时间，同时保证长期高温工况下的结构可靠性，避免出现开裂、漏气等失效问题。
