带定位轴段的传动齿轮轴结构设计

项目分类:3D模型 发布时间:2021-08-01 ID:217309
  • 带定位轴段的传动齿轮轴结构设计
  • 带定位轴段的传动齿轮轴结构设计
  • 带定位轴段的传动齿轮轴结构设计
  • 带定位轴段的传动齿轮轴结构设计

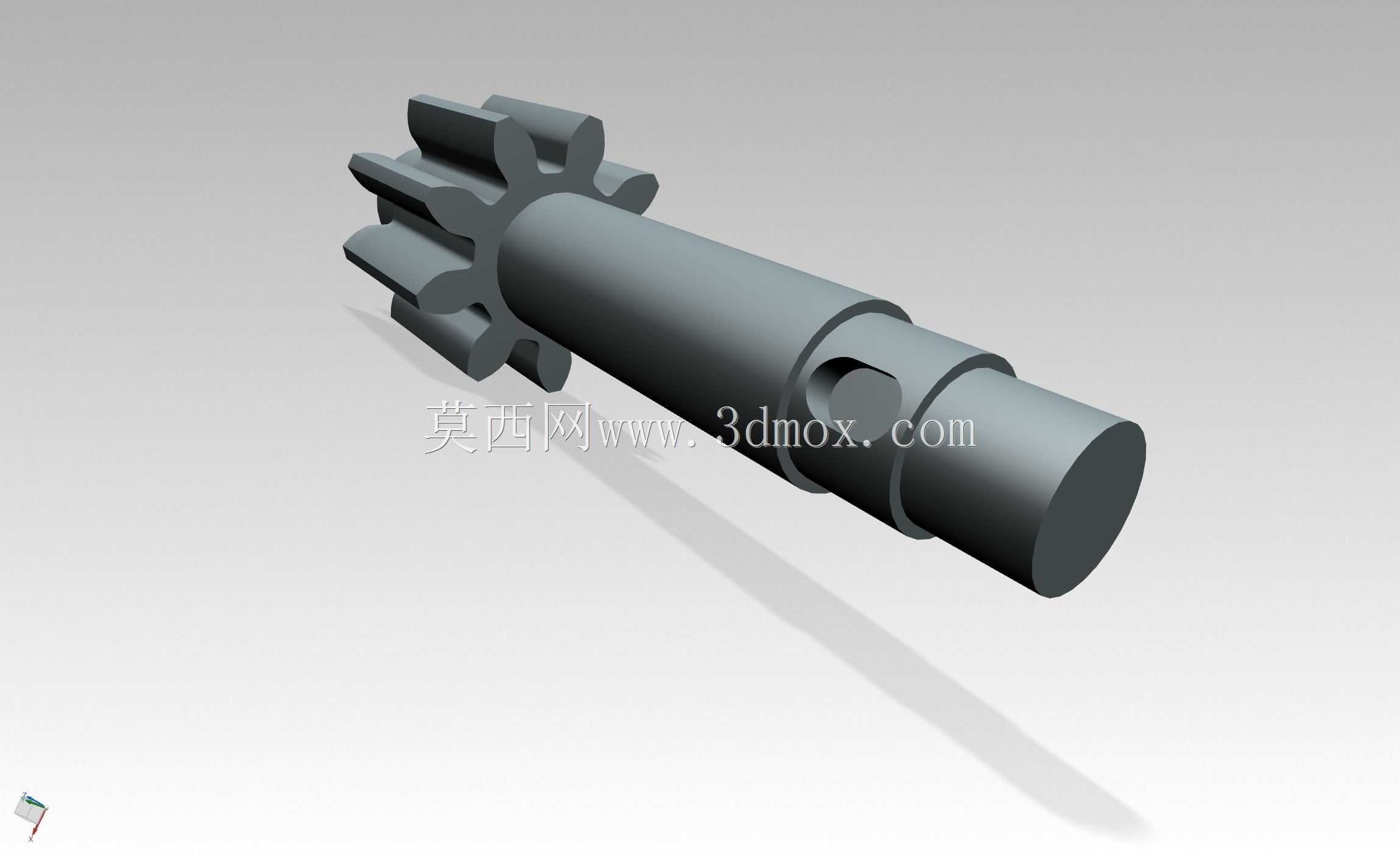

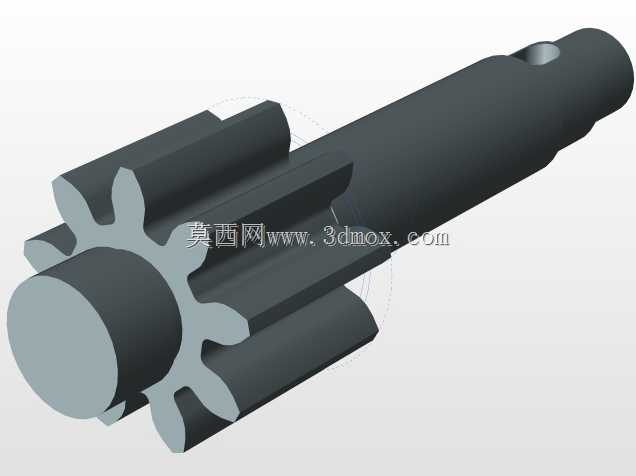

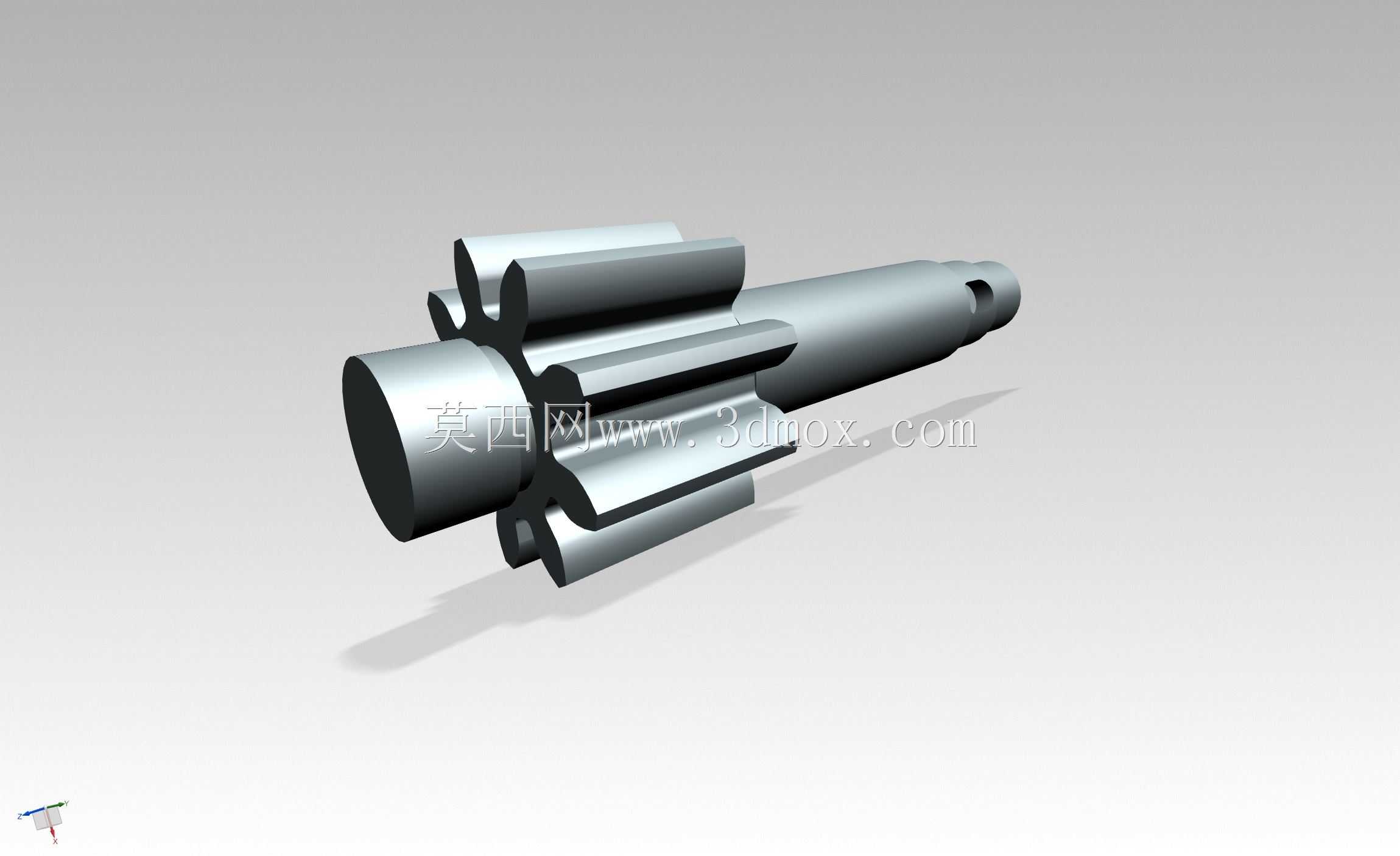

这款齿轮轴将传动齿轮与支撑轴做一体化结构设计,省去了齿轮与轴之间的键连接、过盈装配环节,从根源上避免了配合间隙带来的传动回差,在中小功率、对传动精度有一定要求的工况下适配性极强。日常做结构选型时,这类一体齿轮轴常被用在小型减速器输入级、精密进给机构、农机传动箱、小型输送设备的动力传递环节,相比分体式齿轮与轴的组合,它的装配工序更少,同轴度更容易保证,高速运转时的动平衡表现也更稳定。从结构细节来看,齿轮段采用直齿齿形设计,齿向无螺旋角,加工时无需专用螺旋角铣削工装,普通滚齿机即可完成齿形加工,制造成本可控,同时直齿结构不存在轴向分力,两端支撑轴承无需额外承受轴向载荷,可选用更经济的深沟球轴承做支撑,降低整体机构的配套成本。轴段部分做了阶梯式变径设计,不同直径的轴肩分别承担轴承定位、齿轮限位、外接传动件安装的功能,其中靠近齿轮端的大直径轴肩直接抵靠轴承内圈,省去了额外的轴用挡圈或锁紧螺母,既压缩了轴向安装尺寸,也避免了紧固件松动带来的定位失效风险。轴身开设的径向通孔为销连接预留安装位,可用于外接同步带轮、联轴器等动力输入或输出件,销连接的抗剪切能力足以应对中小扭矩的传递需求,同时拆装便捷,后期维护更换配件时无需专用拉马工具。设计这类齿轮轴时,需要重点关注齿根与轴段衔接处的圆角过渡,避免应力集中在交变载荷下出现断轴风险,同时齿部的有效啮合宽度要匹配配对齿轮的齿宽,预留0.5-1mm的轴向窜动间隙,防止加工或装配误差导致齿轮啮合卡滞。安装边界方面,两端支撑轴颈的直径公差需控制在h6级,与轴承内圈的过渡配合既能保证装配顺畅,也能避免运转时轴与轴承内圈出现相对滑动;齿轮段的齿顶圆直径要匹配安装腔体内的避空位,防止运转时齿顶与壳体发生剐蹭;轴向总长度要结合两端轴承的安装位置、密封件的厚度做综合核算,保证装配后齿轮处于啮合中心位置,不会出现偏载啮合导致的齿面异常磨损。实际应用中,这类齿轮轴的材质常选用40Cr调质处理,齿面做高频淬火提升耐磨性,芯部保持足够韧性应对冲击载荷,可适配转速不超过3000rpm、传递扭矩在50N·m以内的传动场景,在小型自动化设备、轻工机械、园林工具的传动系统中应用十分广泛。
