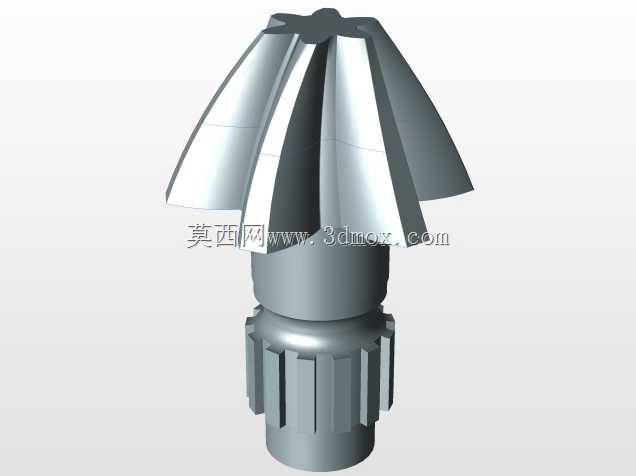

带花键轴段直齿锥齿轮传动构件

这款锥齿轮构件在差速传动、直角动力换向的设备布局中应用十分广泛，常见于小型农机传动箱、机床进给机构、轻工设备的转角传动工位，核心作用是在两相交轴之间传递旋转动力，改变扭矩的输出方向，适配轴线呈90度交错的传动布局需求。构件上部为直齿锥齿轮齿形段，齿向沿锥面母线分布，啮合过程中重合度适中，传动时轴向载荷与径向载荷的分配更均衡，相比螺旋锥齿轮加工难度更低，装配调整的容错空间更大，适合中低速、中等载荷的传动场景，日常维护时的齿面检修、间隙调整也更易操作。下部集成的花键轴段采用矩形花键结构，相比平键连接拥有更大的接触承载面积，传动过程中轴与轮毂的对中性更好，能承受一定的冲击载荷，花键齿的导向性也便于配套传动套的装配与轴向位置微调，适配需要滑动换挡或者轴向调整啮合位置的传动结构。设计阶段首先确定了锥齿轮的分锥角参数，匹配相交轴的传动比要求，齿顶高系数、顶隙系数均采用通用机械传动的标准取值，保证齿面啮合时不会出现根切、干涉问题，齿宽取值控制在锥距的三分之一区间内，兼顾齿面接触强度与结构紧凑性，避免齿宽过大导致的小端齿形过薄、强度不足的问题。轴段部分的直径匹配锥齿轮大端的轮毂厚度，过渡位置设置了圆角卸荷结构，减少应力集中带来的轴段断裂风险，花键的大径、小径以及齿厚公差按照中等传动精度选取，既能满足传动时的定心要求，也不会过度提升加工成本。安装边界上，锥齿轮的背锥面可作为轴向定位的基准面，装配时可通过轴肩或者轴用挡圈限制轴向窜动，齿侧间隙调整可通过轴端的调整垫片实现，轴段末端预留的光轴段可适配轴承安装位，支撑轴承的选型需匹配轴径尺寸，同时核算径向与轴向的承载能力，保证传动过程中轴系的运转稳定性。实际选型应用时，需注意配对锥齿轮的模数、压力角、分锥角参数完全一致，装配时保证两齿轮的节锥顶点重合，避免出现偏载导致的齿面异常磨损，花键配合位置需涂抹润滑脂减少滑动摩擦，长期运转工况下需在齿轮啮合位置设置润滑通道，保证齿面持续形成油膜，降低磨损速率，提升构件的整体使用寿命。
