内螺纹空心圆柱夹脚定位销

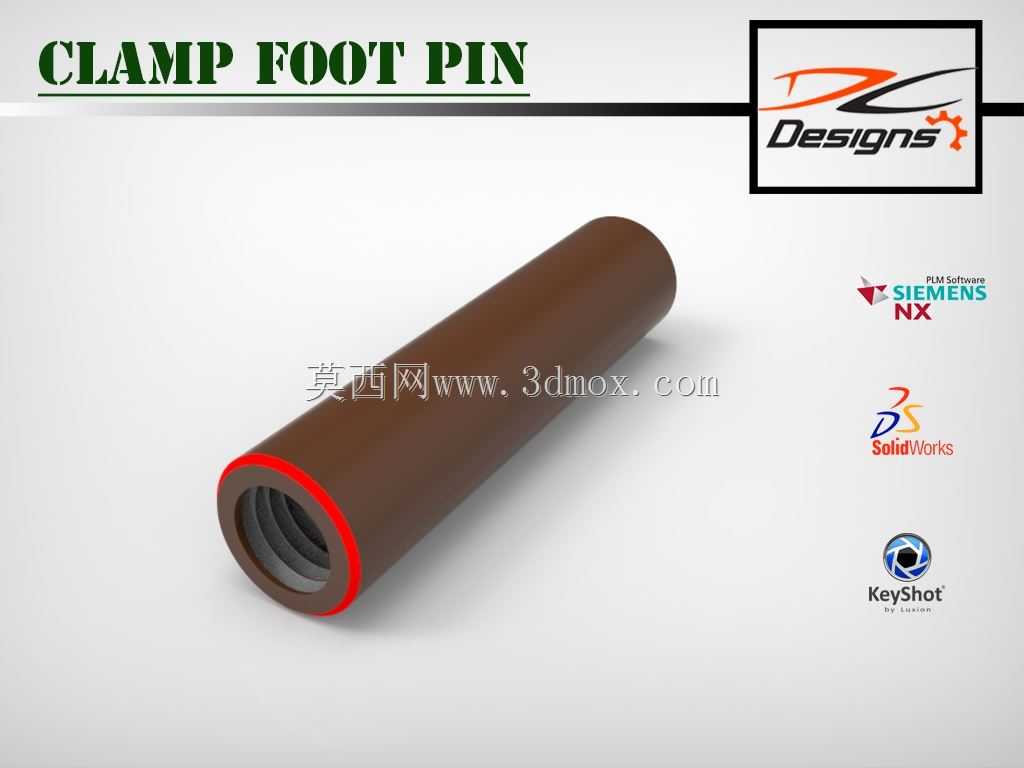

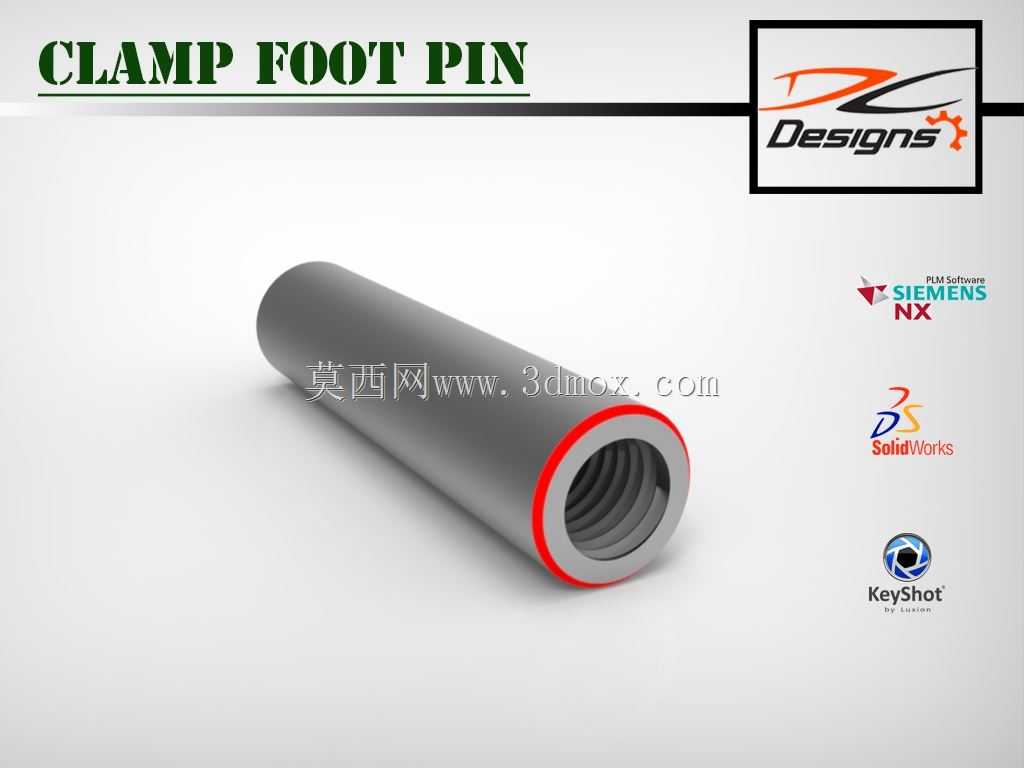

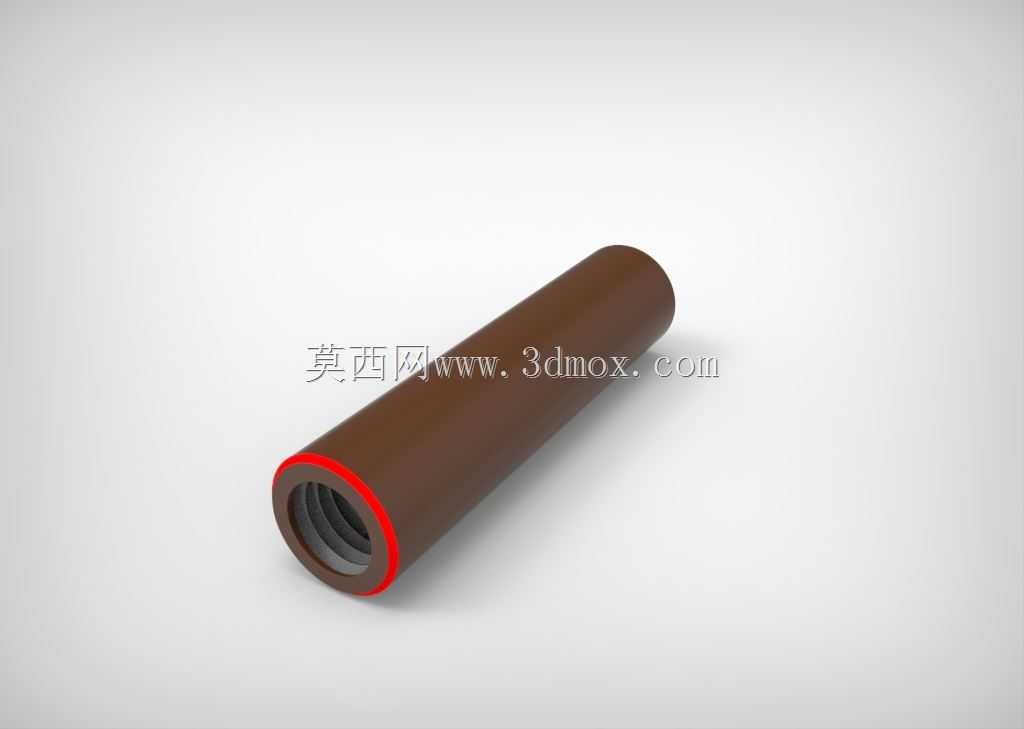

在工装夹具、自动化生产线定位模组以及小型设备的快换结构中，这类带内螺纹的空心夹脚销是十分常用的定位连接件，日常做结构设计时，很多需要频繁拆装、同时要保证重复定位精度的工位，都会用到这类零件。不同于实心圆柱销靠过盈配合实现固定的方式，这款夹脚销采用空心带内螺纹的结构，安装时不需要在基材上打高精度的过盈孔，普通基孔制间隙配合的安装孔就能满足使用需求，锁紧时通过内螺纹配合紧固件，让销体端部的夹脚结构产生微幅的径向胀紧，既可以消除销与安装孔之间的配合间隙，保证定位精度，又能避免过盈装配时敲入敲出对安装基材造成损伤，尤其是在铝型材、亚克力这类硬度较低的安装基材上使用时，不会出现孔壁被挤伤、反复拆装后孔位变大失准的问题。从结构设计逻辑来看，销体主体采用等直径圆柱结构，外圆面做了光滑处理，没有额外的卡位台阶，安装时可以根据实际装配需求调整销体伸出安装面的长度，适配不同厚度的被定位工件，端部的内螺纹深度经过匹配设计，既保证锁紧时螺纹有足够的啮合长度，不会出现滑牙问题，又不会因为螺纹过深导致销体壁太薄，降低整体的结构强度。销体靠近端部的位置做了一圈环形的应力释放槽，也就是渲染图里红色标识的位置，胀紧时应力会集中在这个槽位附近，让夹脚部分的变形更均匀，不会出现局部应力过大导致销体开裂的情况，同时这个槽位也可以作为安装到位的视觉标识，装配时能快速判断销体是否压到了指定深度。实际选型使用时，要注意安装边界的匹配，销体外径要和被定位工件的定位孔保持0.02-0.05mm的间隙配合，安装孔的深度要比销体插入深度深1mm左右，避免销体底部顶到孔底导致胀紧失效，内螺纹的规格要匹配对应的锁紧螺钉，保证锁紧力矩控制在合理范围，既能让夹脚完全胀紧消除间隙，又不会因为力矩过大导致销体塑性变形。这类夹脚销常应用在工装夹具的工件定位、检测治具的模组快换、小型自动化设备的板件连接等场景，相比普通的圆柱销和圆锥销，它的拆装效率更高，重复定位精度可以稳定控制在0.02mm以内，反复拆装上千次也不会出现定位精度下降的问题，对于需要频繁换型的柔性生产线来说，能大幅减少换型调试的时间，降低运维的配件损耗成本。做三维建模时，要重点关注内螺纹的收尾角度、应力释放槽的圆角过渡、夹脚部分的开槽宽度这些细节，这些结构参数直接决定了零件实际使用时的胀紧量和结构强度，不能只做外形的简单拉伸，要结合实际的装配受力情况做结构校验，保证模型导入工程图后可以直接用于生产加工。
