带圆环拉钩的拉伸张力弹簧结构设计

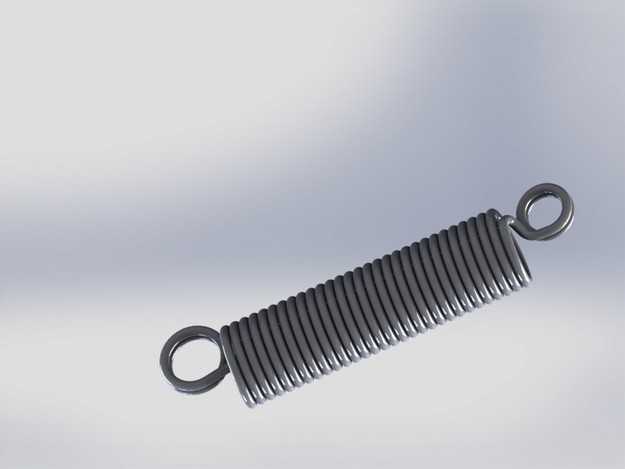

本作品为带闭合圆环拉钩的张力弹簧三维模型，建模过程以SolidWorks为核心工具，严格遵循拉伸弹簧的通用设计规范完成全参数化构建。建模初期先梳理张力弹簧的核心结构逻辑：该类弹簧依靠轴向拉伸形变产生回弹力，两端的闭合圆环拉钩是核心受力连接结构，中部为等节距密圈螺旋主体，建模时先确定弹簧的线径、中径、有效圈数、自由长度等核心参数，通过螺旋线命令生成中部簧圈的扫描路径，螺旋线参数严格匹配等节距密圈的设计要求，保证簧圈之间在自由状态下无间隙贴合，符合张力弹簧的初始受力特性。完成中部螺旋路径构建后，以圆形截面作为扫描轮廓，通过扫描特征生成弹簧的主体簧身部分，随后处理两端的圆环拉钩结构：拉钩部分采用圆弧过渡与簧身末端衔接，避免应力集中，通过3D草图绘制拉钩的环形路径，保证拉钩圆环的圆心与弹簧轴线处于同一平面，确保拉伸受力时载荷沿轴向均匀传递，不会产生额外的偏载力矩。材质设置上选用常规弹簧钢材质，渲染时赋予金属高反光材质特性，还原弹簧钢经热处理后的银灰色金属质感，对簧圈表面做细微的纹理处理，模拟实际弹簧加工后的表面氧化质感，两端拉钩与簧身的衔接处做圆角过渡处理，还原实际加工中的工艺倒角，避免尖锐棱角带来的应力集中问题。结构设计上重点考量张力弹簧的受力特性：两端闭合圆环的内径尺寸适配常规连接件的装配需求，拉钩与簧身的连接段做了半圈并紧处理，提升拉钩的连接强度，避免拉伸过程中拉钩与簧身衔接处发生断裂失效。建模过程中对所有参数做关联设置，修改线径、中径、圈数等参数时可快速生成不同规格的同类型张力弹簧，具备较高的参数复用性，模型完成后通过干涉检查确认簧圈之间无干涉，拉钩结构与主体衔接顺畅，整体结构完全符合拉伸张力弹簧的实际生产加工要求，可用于雕刻机等设备的张紧机构装配仿真、受力模拟等场景。
