陶瓷介质电阻电子元件三维建模设计

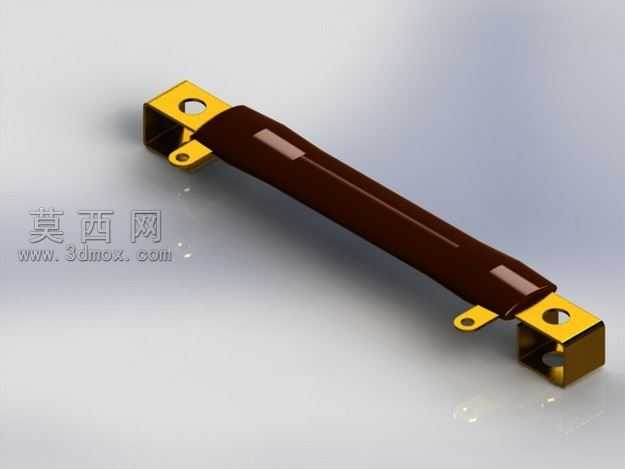

本模型为陶瓷介质电阻的三维数字化设计成果，建模阶段以实体电阻的实物测绘尺寸为基准，采用自顶向下的建模逻辑完成整体结构搭建：首先绘制两端金属连接端子的截面草图，通过拉伸、切除、孔位特征生成带安装孔的黄铜色金属端结构，精准还原端子处的弯折形态与定位小孔的尺寸精度，保证安装配合面的公差符合电子元件装配要求；中部电阻主体以长条形拉伸特征为基础，通过圆角处理优化边缘过渡，还原陶瓷电阻本体的长条状规整形态。材质渲染阶段针对不同部件做了差异化材质调配：两端金属端子赋予黄铜金属材质，调整金属粗糙度、反射率参数，还原金属件的哑光金属质感与轻微的环境反射效果；中部陶瓷电阻主体赋予深棕色绝缘陶瓷材质，添加细微的表面磨砂纹理与两处浅灰色标识区域，还原陶瓷电阻表面的绝缘涂层质感与标识印刷效果，整体渲染采用柔和的影棚布光，通过主光、辅光与轮廓光的搭配，突出元件的结构层次与材质差异，避免过强反光遮挡结构细节。设计过程中重点考量了电子元件的结构合理性：两端金属端子的伸出长度、安装孔位间距严格参照同规格介质电阻的通用安装尺寸，端子与陶瓷主体的衔接处做了贴合处理，还原实际生产中金属端帽与陶瓷基体的压合装配结构，保证模型结构与实物生产装配逻辑一致；陶瓷主体的长宽高比例、端子的弯折角度均经过多次校准，避免出现结构失真、比例失调的问题。建模全程遵循参数化设计原则，所有特征尺寸均关联参数变量，可根据不同功率、不同规格的电阻需求快速调整整体尺寸、端子孔径、主体长度等参数，适配不同电路场景的元件选型建模需求，模型完成后经过结构干涉检查，确认各部件之间无重叠、无错位，装配关系符合实际电阻的生产结构，可用于电子电路装配演示、元器件三维库搭建、产品宣传渲染等多种场景。
