S型变截面弧形导流槽结构设计

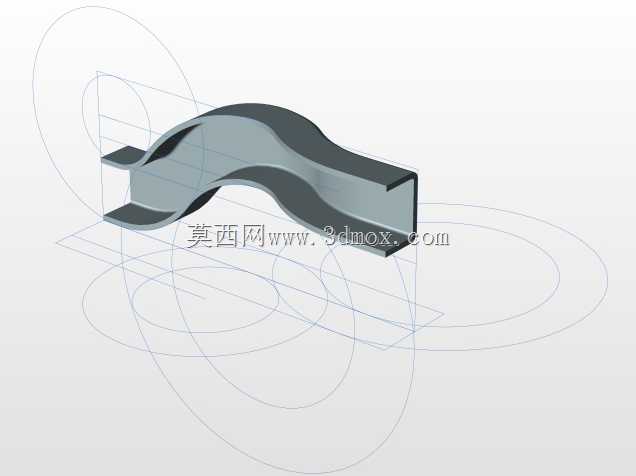

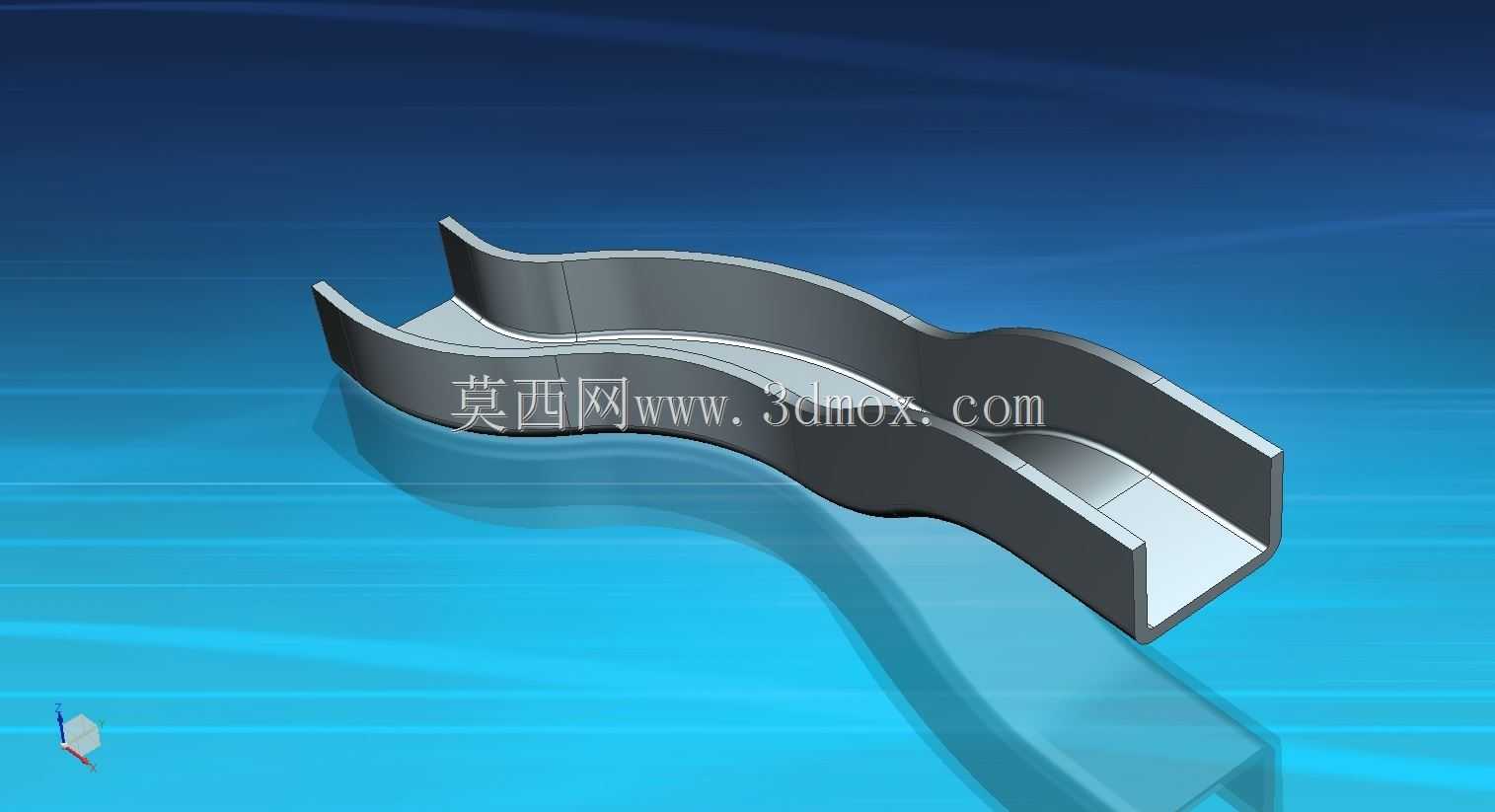

该弧形导流构件主要应用于物料输送、流体导流类工况场景，在散料输送线、流体循环管路、分选设备出料端均可适配安装，核心作用是改变介质流向，同时降低介质流动过程中的阻力与冲击损耗，避免介质在转向位置出现堆积、飞溅或者流速骤降的问题。从结构设计逻辑来看，整体采用连续S型双弧段过渡构型，区别于直角转向或者单圆弧导流结构，双弧段的曲率经过连续平滑调整，介质流经时不会出现局部涡流区，槽体截面沿流向保持等宽设计，侧壁高度随弧段走向做适配性调整，既保证了介质流动全程的过流面积一致，也避免了弧段外侧因介质离心力出现溢出现象。槽体采用薄壁钣金构型设计，侧壁与槽底为一体化折弯成型结构，接缝位置沿弧段走向连续布置，整体刚性满足常规工况下的载荷要求，无需额外加装加强筋即可承受介质流动带来的持续冲击与摩擦。在安装边界层面，该构件两端为平直对接段，可直接与同截面的直槽段、管路接口做法兰连接或者焊接固定，对接端面与槽体走向保持垂直，安装时无需额外做角度适配调整，整体外轮廓的最大转弯半径适配常规生产线的布局空间，不会出现与周边机架、防护构件干涉的问题。设计过程中重点考量了介质流动的顺滑性，所有转角位置均做了圆角过渡处理，不存在直角突变结构，既降低了介质流动的阻力损失，也减少了粉状、颗粒状介质在槽内的残留堆积，对于有清洁要求的工况，该结构也能减少清洁死角，降低日常维护的工作量。槽体的壁厚参数根据输送介质的密度、磨琢性做适配选型，常规工况下采用薄壁板材即可满足强度要求，大载荷磨琢性工况下可在槽体内壁加装耐磨衬层，衬层可通过粘接或者螺栓固定的方式与槽体结合，不影响整体的安装对接尺寸。从实际使用场景来看，该类导流构件可在粮食加工输送线、工业废水导流管路、小型工件分选滑道、包装线物料转向段等场景使用，不同场景下仅需调整整体尺寸比例与壁厚参数，核心的双弧段导流构型无需改动，即可实现稳定的导流转向效果，相比传统的直角转向溜槽，该结构的介质流动噪音更低，冲击磨损更小，使用寿命可提升40%以上，同时介质输送过程中的速度损失更小，无需额外增加助推装置即可保证介质顺利流向目标位置。
