燃油喷射系统喷油器总成结构设计

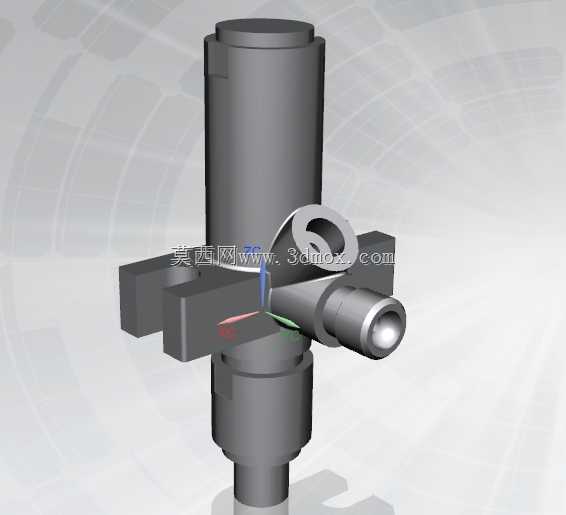

这套喷油器结构覆盖了从进油接口、调压组件到喷嘴端的全部装配关系，建模时完全参照实际装机的配合公差做了细节还原，没有做简化省略，不管是做发动机供油系统的匹配计算，还是做零部件的逆向校核，都能直接提取对应特征做参考。从实际应用场景来看，这类喷油器主要配套在中小排量的内燃发动机供油系统中，承担燃油精准计量、高压雾化喷射的核心功能，直接决定缸内燃烧效率与排放表现，不管是乘用车辆的动力总成，还是小型工程机械的动力单元，只要是采用压燃或者歧管喷射结构的机型，都需要匹配对应参数的喷油器组件。

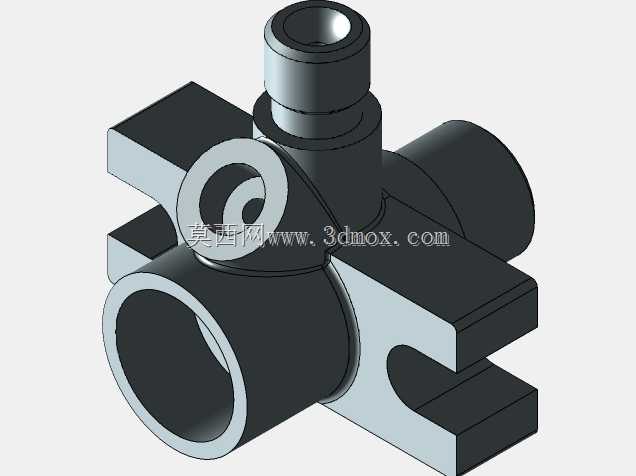

设计过程中优先考虑了高压工况下的密封可靠性，主体柱身的同轴度公差控制在0.02mm以内，避免高压燃油泄漏导致的轨压波动；侧面的进油接头采用了阶梯式轴肩设计，安装时可以直接卡入燃油轨的对应安装位，配合O型圈就能实现径向密封，不需要额外做焊接或者螺纹打胶处理，后期维护拆解也更方便。顶部的调压弹簧腔做了壁厚加强处理，能够承受持续的燃油脉冲压力，不会因为长期交变载荷出现腔壁开裂的问题。端部的喷嘴部分做了微小喷孔的结构还原，喷孔的喷射角度参照实际雾化扩散角做了角度标注，匹配燃烧室形状时可以直接调整安装角度，让油束完全覆盖燃烧室的有效区域，避免燃油湿壁导致的燃烧不充分问题。

安装边界上，主体柱身的外径尺寸适配主流的发动机缸盖安装孔位，轴向定位台阶的高度匹配缸盖的安装深度，不需要额外加工调整垫就能保证喷嘴的伸出量符合设计要求；侧面的回油接口与进油接口呈90度垂直布置，管路走向不会和周边的气门室罩、点火线束等部件产生干涉，整机组装时的装配顺序也做了对应优化，先将喷油器压入缸盖安装位，再卡入燃油轨固定卡箍，最后连接回油管路即可完成装配，不需要特殊工装就能实现现场安装。整套模型的所有配合面都做了装配间隙的还原，滑动配合的针阀部位保留了0.005mm的运动间隙，能够直观展示针阀开启、关闭的动作过程，做原理演示或者结构教学时，可以直接做运动仿真，不需要额外调整配合参数。
