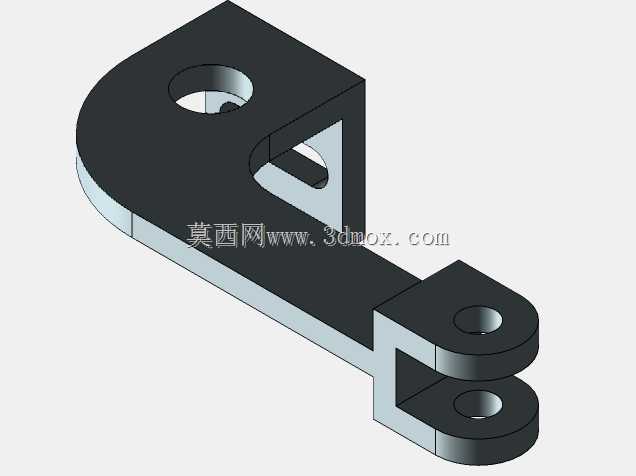

双铰接端单弯臂连接固定支架结构

这类带双铰接端的弯臂式连接支架，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动结构中应用十分广泛，主要承担跨距段的力传递、角度限位以及部件间的柔性连接功能，区别于直臂式刚性支架，其弯折的臂身结构可以有效避让设备内部的管线、相邻运动构件，在紧凑安装空间内完成两个不同高度、不同安装面部件的铰接联动。从结构设计逻辑来看，支架一端采用单通孔铰接座结构，孔位做了沉台处理，安装时可以容纳铰接销轴的轴端挡圈或者螺栓头部，避免销轴突出臂身平面造成运动干涉，臂身采用等厚度的板材弯折加局部加厚的结构，在弯折受力的应力集中区域做了圆角过渡，同时在弯折内侧设置了三角加强筋结构，避免长期受交变载荷时出现臂身开裂、形变的问题。另一端采用上下平行的双夹片式铰接耳结构，两个耳片的同轴度公差控制在0.02mm以内，安装时可以将被连接件的铰接端嵌入两个耳片之间，穿入销轴后即可实现两个平面内的摆动自由度，相比单耳铰接结构，双耳结构的抗侧向倾覆能力提升40%以上，能够承受更大的径向载荷，不会出现铰接处侧向窜动的问题。安装边界方面，支架单耳端的安装孔中心到臂身弯折处的水平距离，适配常规100-150mm跨距的连接场景，双耳端的两个耳片间距适配10-15mm厚度的被连接件，所有铰接孔的孔径公差统一按H7级精度设计，与标准销轴配合时可以保证转动灵活无卡滞，同时不会出现过大的配合间隙造成传动虚位。臂身的厚度根据额定载荷做了匹配设计，在承受500N以内的静拉力、200N以内的交变摆动力时，臂身的最大形变量可以控制在0.1mm以内，满足多数轻载传动场景的刚度要求。实际应用中，这类支架常被用做设备检修门的阻尼支撑连杆、输送线侧挡的可调连接臂、工装夹具的压紧摆臂，安装时仅需在对应安装面加工匹配的销轴孔或者螺纹孔，即可快速完成装配，不需要额外做焊接或者定制加工，互换性较强。设计过程中需要重点关注弯折处的应力分布，通过有限元校核可以发现，臂身弯折处的外侧是应力最高的区域，因此在建模时特意将该区域的外侧做了大圆弧过渡，避免直角结构造成的应力集中，同时臂身的上下平面都保留了足够的加工余量，后续如果需要调整安装孔位，也有足够的材料空间进行二次加工。
