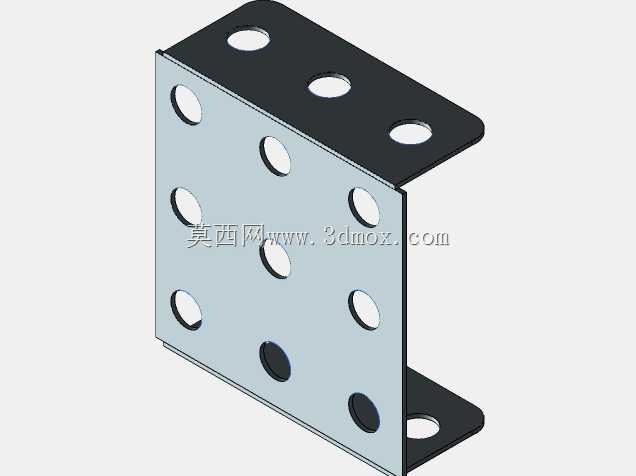

多安装孔U型拼装组合连接支架

这类U型多孔支架常见于模块化拼装实验平台、小型非标设备机架搭建、教学用机械组合套件当中，核心作用是实现不同方向构件的垂直连接与位置固定，替代传统焊接或定制角件的连接方案，让设备搭建过程具备更高的调整灵活性，不需要额外做打孔、焊接等二次加工，就能快速完成结构的组装与改型。从结构设计来看，支架采用等厚钣金弯折成型，弯折处做了圆角过渡处理，避免应力集中导致的弯折处开裂，同时也能消除锐边带来的安装划伤风险。三个互相垂直的安装面上都规则排布了等直径的圆形安装孔，孔位间距遵循通用拼装套件的标准模数，不管是和同系列的条形拼装件、平板连接件搭配，还是和市面常见的标准螺栓、螺母配合，都能实现无干涉装配。设计时特意将三个安装面的孔位做了对齐排布，相邻面的孔位中心距保持一致，安装时不需要反复测量对位，只要将待连接件的孔位与支架孔位对准，穿入紧固件即可完成固定，大幅降低现场装配的对位难度。从安装边界来看，支架的弯折高度、翼板长度都经过匹配设计，既保证了连接后的结构刚性，不会因为支架尺寸过小导致连接后出现结构晃量，也不会因为尺寸过大占用过多的安装空间，在狭小的设备内部腔室里也能顺利完成安装布置。不同安装面的多孔设计，让同一个支架可以同时连接三个不同方向的构件，既可以作为直角转角的连接节点，也可以作为多层结构的层板支撑固定件，甚至可以作为小型传感器、气动元件的安装基座使用，适配多种不同的安装场景。在实际使用中，这类支架不需要做表面的二次处理，本身的表面涂层就具备基础的防锈能力，在常规的室内设备环境下可以长期使用，不会轻易出现锈蚀掉漆的问题。孔位的直径公差控制在合理范围内，既不会因为孔位过小导致紧固件穿入困难，也不会因为孔位过大导致连接后出现错位窜动，保证装配后的结构精度。对于做小型非标设备开发、教学实验平台搭建的结构工程师来说，这类标准化的多孔连接支架可以大幅缩短设计周期，不需要单独设计定制连接角件，直接选用标准件就能完成结构搭建，后期调整结构时也只需要拆卸紧固件就能重新调整位置，不需要破坏原有构件，大幅降低改型的成本与周期。
