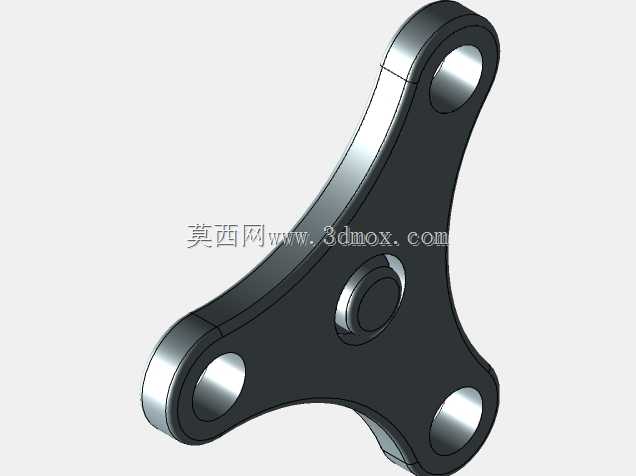

纺纱机三臂铰接传动连接构件

该构件是环锭纺纱设备牵伸传动系统中的核心铰接连接件，主要应用于细纱机、粗纱机的罗拉传动连杆组中，承担多组传动部件的动力换向与载荷传递作用，在纺纱设备高速连续运转工况下，可保障牵伸罗拉的同步传动精度，避免纱线因传动间隙出现条干不均、断纱等生产问题。从结构设计来看，该构件采用三臂等强度布局，三个铰接孔位分别对应不同的传动连接端，中心凸台结构用于提升构件整体抗扭刚度，避免高速往复摆动下出现结构形变，臂身采用圆弧过渡的变截面设计，在保证结构强度的前提下尽可能降低构件自重，减少传动过程中的惯性冲击，适配纺纱设备每分钟上万转的高速运转需求。在安装边界上，三个铰接孔的同轴度公差控制在0.02mm以内，孔位端面的平面度公差不超过0.01mm，可直接与标准滚针轴承、传动销轴配合安装，无需额外进行二次加工，臂身外轮廓与周边传动护罩、机架的最小安全间隙预留3mm，避免设备运转过程中出现运动干涉。设计阶段充分考虑了纺织车间多飞花、高湿度的工况环境，构件整体采用圆弧过渡无死角结构，减少飞花附着堆积，表面做发黑防锈处理，可适应车间相对湿度60%-85%的工作环境，铰接孔内预留润滑脂存储槽，可实现长时间免维护运转，降低设备日常运维的工作量。该构件的载荷传递路径经过多轮拓扑优化，三个臂的受力分布均匀，在额定120N·m的传动扭矩下，最大应力集中点出现在中心凸台与臂身的过渡位置，应力值远低于材料屈服强度，安全系数达到3.2以上，可满足纺纱设备24小时连续运转的使用寿命要求，适配多数主流型号的环锭纺纱设备传动系统改造与备件替换需求。
