离心式流体传动叶轮结构设计

这类叶轮结构广泛应用在各类需要流体动能转换的工业场景中，小到车间配套的通风换气设备、工业除尘系统的引风单元，大到化工流程的流体输送、涡轮增压动力单元、水处理系统的增压环节，都能见到同结构原理的叶轮作为核心做功部件。实际运行过程中，叶轮随主轴高速旋转，带动进入叶轮流道的流体获得离心加速度，将主轴输入的机械能转化为流体的压力能与动能，是整个流体输送设备里唯一直接对介质做功的核心零件，其型线精度直接决定整套设备的运行效率、振动水平与噪音表现。

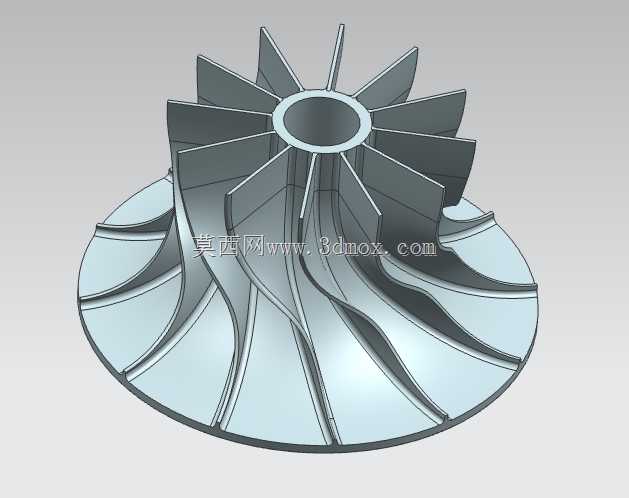

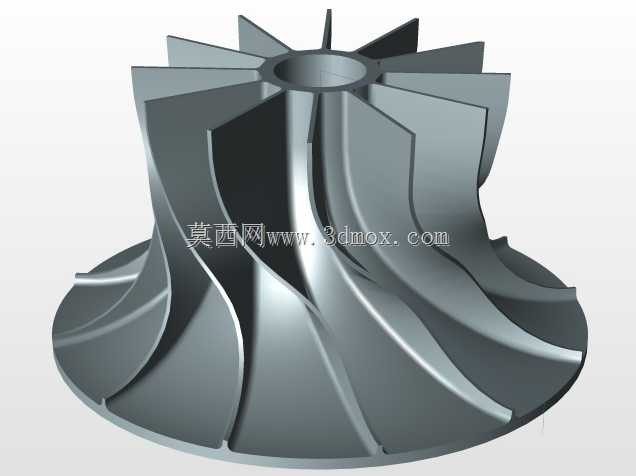

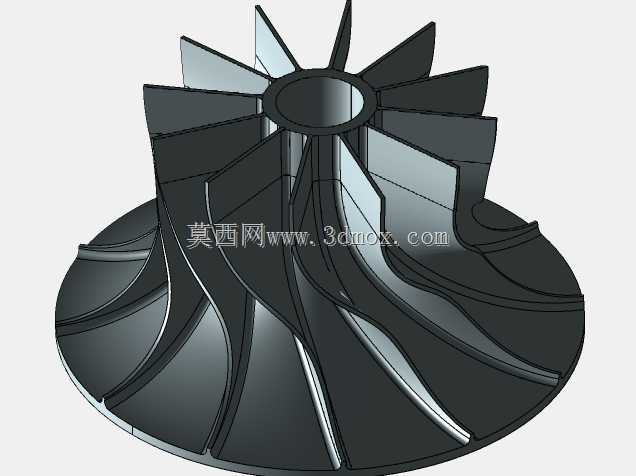

从设计逻辑来看，这款叶轮采用后弯式三元扭曲叶片构型，区别于直板叶片的简单结构，扭曲叶片的型线是沿径向从轮毂到轮盖逐步调整安装角度的，能够适配流体在流道内从轴向进入转向径向流出的运动轨迹，减少流道内的涡流与流动损失，避免介质在叶片表面出现脱流现象，在宽工况区间内都能保持较高的运行效率。叶轮整体为轮盘与叶片一体化的构型，中心设置带定位台阶的安装轴孔，轴孔与主轴采用过渡配合传递扭矩，安装时需要保证叶轮端面与主轴轴线的垂直度偏差控制在极小范围内，否则高速旋转时会产生明显的动不平衡量，引发整套设备的振动超标，严重时甚至会损坏轴承与密封结构。

在安装边界上，叶轮的轮盘外圆是整个旋转部件的最大径向尺寸，设计选型时需要和配套的蜗壳内壁保留均匀的径向间隙，间隙过大会导致流体从轮盘边缘回流降低效率，间隙过小则容易在运行热胀状态下出现刮蹭故障。叶片的轴向高度需要匹配蜗壳的流道宽度，保证流体流出叶轮后能顺畅进入扩压段，不会出现通流截面突变引发的压力脉动。叶片的厚度从根部到前缘逐步减薄，既保证了叶片根部和轮盘连接位置的结构强度，能够承受高速旋转时的离心力与介质冲击载荷，又能减少叶片前缘对来流的切割阻力，降低入口处的流动损失。

实际建模过程中，需要重点关注叶片与轮盘连接位置的圆角过渡，避免应力集中导致长期运行出现疲劳裂纹，同时要做整体的动平衡配平设计，在轮盘的合适位置预留去重区域，方便生产加工后完成动平衡校正，保证高速运行的稳定性。这类叶轮的材质选择通常根据输送介质的特性确定，输送普通空气可选用铸铝或者工程塑料降低自重，输送腐蚀性介质则需要选用不锈钢或者做相应的防腐涂层处理，不同材质的叶轮在做结构强度校核时，需要对应调整转速上限，避免离心力超过材料的许用应力。
