带安装法兰的工业设备防护外壳结构

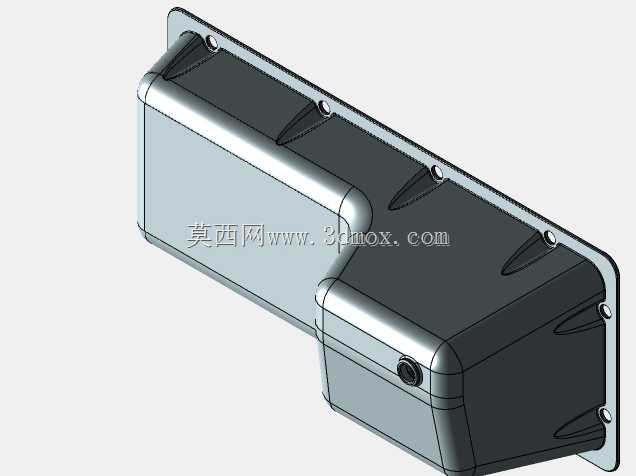

这款壳体结构主要面向工业现场嵌入式安装的小型功能模块使用，常见于工业控制柜内部信号转换单元、小型气动控制模块、车载边缘采集终端这类需要贴合安装面固定的设备场景，核心作用是为内部的电路板、气路组件或者小型传感模块提供物理防护，隔绝现场的粉尘、飞溅切削液以及意外触碰带来的损坏。从安装边界来看，壳体采用一体化法兰边设计，法兰边沿壳体周圈延伸，上面均匀分布6个沉头安装孔，安装时可以直接通过螺栓将整个壳体固定在设备安装面板或者控制柜内壁上，沉头孔的设计能够保证螺栓头部完全沉入法兰平面，不会突出壳体表面干涉周边其他组件排布，安装后壳体主体部分向安装面另一侧凸出，不会占用安装面板正面的操作空间，适配10-15mm厚度的安装面板使用，法兰与安装面贴合处预留了密封槽位，可以加装橡胶密封圈实现IP65级别的端面密封，适合有喷淋、多粉尘的车间现场使用。设计上采用了高低阶梯式的腔体结构，大腔体部分用来放置体积较大的主控板或者电源模块，小阶梯腔体用来布置接口组件，图中可见的侧部圆形开孔是预留的线缆穿装位，可以安装防水航插实现外部线缆的密封接入，腔体内部的转角位置都做了圆角过渡，既可以减少注塑或者钣金折弯时的应力集中，也能避免内部布线时尖角划伤线缆绝缘层。法兰与腔体连接的位置设计了三角形加强筋，因为现场安装时螺栓锁紧会对法兰和腔体的连接位置产生弯折应力，加强筋能够提升连接位置的结构强度，避免长期受震动出现连接位置开裂的问题，同时壳体的合模面设置在腔体侧壁的中线位置，上下壳体扣合后可以通过侧壁的卡扣或者侧边螺丝实现紧固，不需要在外观面额外设置固定孔，保证壳体外表面的平整性，减少积灰的死角。这类外壳在设计时需要提前匹配内部组件的安装柱位置，腔体内壁预留的自攻螺丝柱可以直接固定内部的PCB板，不需要额外增加安装支架，能够有效压缩整体的装配工序，阶梯式的腔体设计也能让不同高度的元器件各自获得适配的安装空间，避免为了容纳最高元器件而把整个壳体做高，有效控制整体的体积和材料消耗。
