100毫米孔径立式剖分式轴承座结构设计

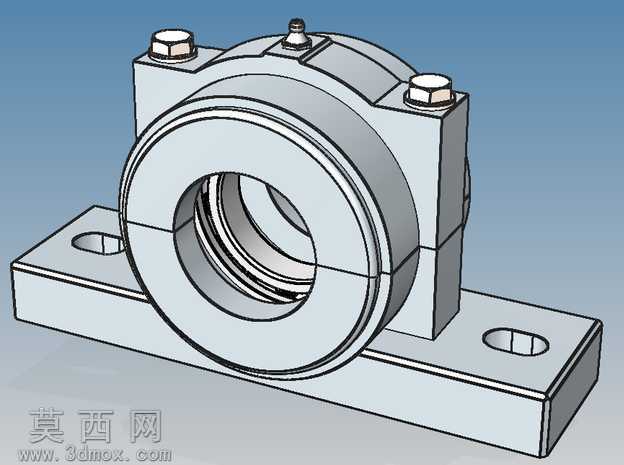

本作品为100毫米孔径的立式剖分式轴承座三维建模作品，建模过程严格遵循机械设计规范，先从底座结构开始搭建，绘制底座的安装底板轮廓，预留两个长圆形安装通孔，用于适配安装位置的微调需求，保证安装时的位置容错空间。底板上方的支撑座采用上下剖分的对合结构，上下两部分通过两侧的六角螺栓实现锁紧固定，顶部设置注油嘴结构，用于后续使用过程中向内部轴承加注润滑脂，保障轴承运转时的润滑效果。建模过程中对各部件的配合间隙做了合理预留，上下座体的对合面做了贴合度的结构处理，保证装配后能够紧密夹持内部轴承，避免运转过程中出现松动偏移。内部轴承安装位做了适配100毫米轴径的台阶限位结构，可对装入的滚动轴承实现轴向定位，防止轴承工作时发生轴向窜动。渲染阶段采用金属哑光材质模拟铸铁座体的质感，螺栓、注油嘴等标准件采用镀锌金属材质区分，整体渲染效果清晰展现各部件的结构层次与装配关系，能够直观呈现轴承座的装配逻辑与结构细节。设计过程中充分考虑了该类轴承座的实际使用场景，整体结构兼顾安装便捷性与使用可靠性，剖分式结构无需对轴端进行额外拆卸即可完成轴承座的安装与维护，大幅降低设备运维的拆装难度，底座的长圆孔设计可适配一定范围内的安装孔位偏差，降低安装基座的加工精度要求。各连接部位的壁厚做了均匀化处理，避免应力集中问题，在保证结构强度的同时控制整体重量，适合配套输送设备、传动设备等通用机械的转轴支撑使用。
