高精度自行车链张紧器结构三维设计

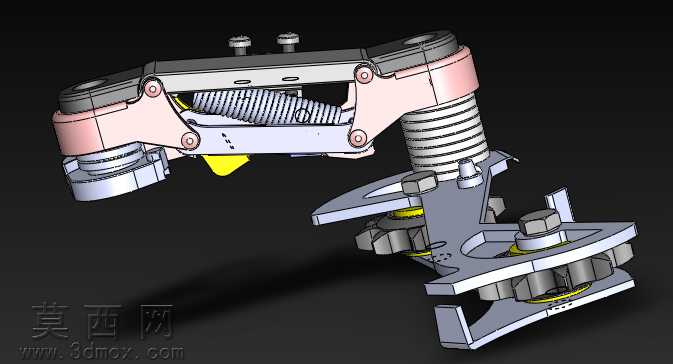

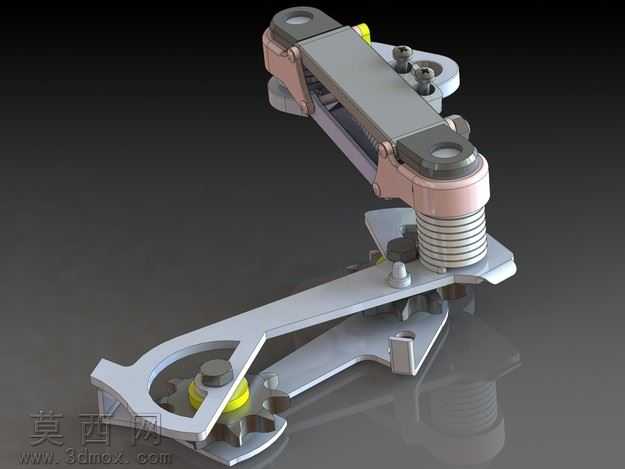

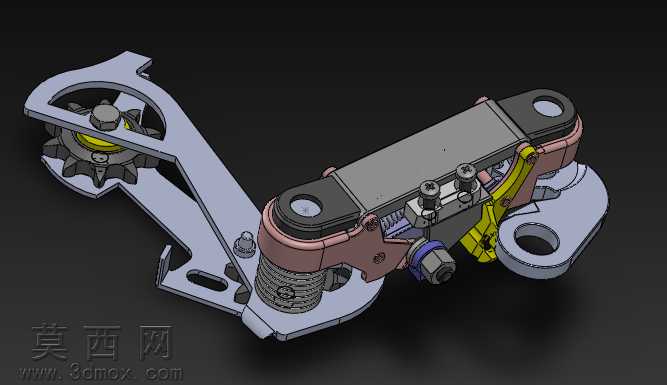

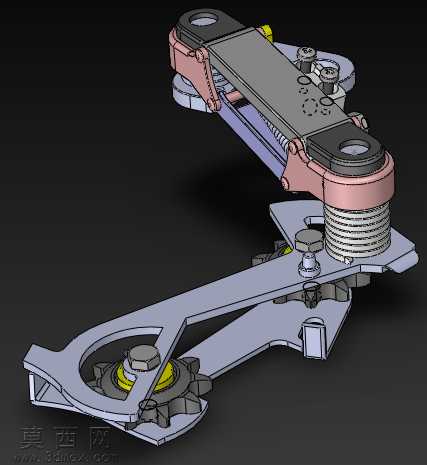

本作品为自行车链张紧器的三维建模设计成果，建模过程依托专业三维设计软件完成，全程遵循机械设计规范与自行车传动系统的实际工况需求，从结构合理性、装配可行性、功能实用性多个维度完成全流程设计。建模初期先梳理链张紧器的核心功能逻辑：针对自行车传动链条在长期使用中出现的松弛、跳齿问题，通过弹性张紧结构持续施加适配的张紧力，保障链条与链轮的啮合精度，降低传动过程中的噪音与零件磨损。建模阶段采用自底向上的装配建模思路，先逐一完成各个单体零件的参数化建模：包含带安装定位孔的主支撑臂、内置弹簧的张紧调节组件、带导向齿的张紧拨叉、连接销轴、限位螺栓、调节旋钮等零件，每个零件的尺寸参数均参考民用自行车的通用安装标准设定，保障零件间的配合公差符合实际装配要求，比如销轴与安装孔的间隙配合、弹簧的伸缩行程与张紧力的匹配关系、张紧拨叉的摆动角度范围都经过反复校核。材质与渲染阶段，根据不同零件的实际使用材质赋予对应的材质属性：主支撑臂采用阳极氧化铝合金材质，调整金属粗糙度与反射参数还原哑光金属质感；张紧弹簧与连接螺栓采用不锈钢材质，添加细微的金属拉丝纹理提升真实感；接触链条的张紧导向部位添加耐磨工程塑料的材质属性，还原塑料件的半哑光漫反射效果；调节旋钮部位添加防滑橡胶材质，还原橡胶的软质质感与细微颗粒纹理。渲染阶段采用工作室三点布光方案，主光源提供主要照明凸显结构轮廓，辅光源消除暗部死黑，环境光添加柔和的反射环境，让金属材质的反射效果更自然真实，最终渲染图清晰展现张紧器的整体装配关系与细节结构。结构设计上，该张紧器采用摆臂式弹性张紧结构，通过内置的压缩弹簧提供持续的张紧推力，张紧拨叉可随链条的松弛度自动调整摆动角度，同时设置有限位结构避免张紧行程过大导致的链条过紧问题，安装部位的定位孔可适配多数民用自行车的车架安装位，无需额外改装即可完成装配，整体结构紧凑，零件数量精简，兼顾了功能性与装配便捷性，可用于自行车配件的结构验证、教学演示、改装设计参考等场景。
