带刻度定位挡板的滚筒式涂胶滚轮结构

　　该滚轮结构主要面向平面类工件的表面涂覆、滚压整平作业场景，常见于小型纸品加工、薄型板材贴面、手工皮具涂胶、教学实训绘图等需要均匀施压、线性走料的作业环节，区别于工业生产线的大型输送滚筒，这款结构更偏向小批量、手工操作或小型台式设备的配套执行部件。

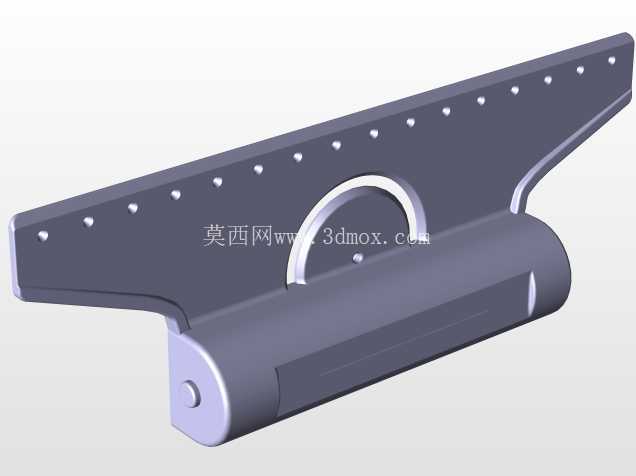

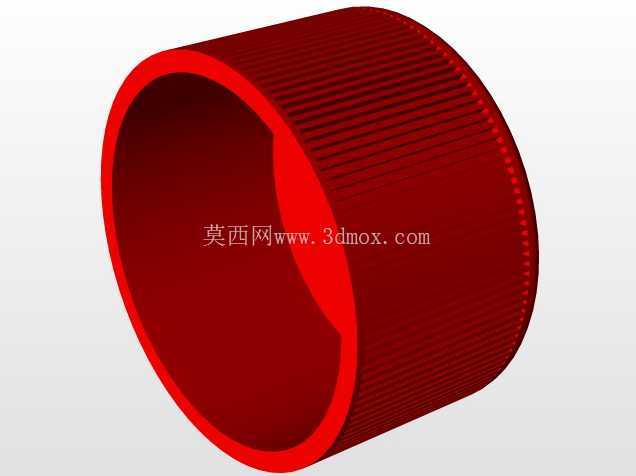

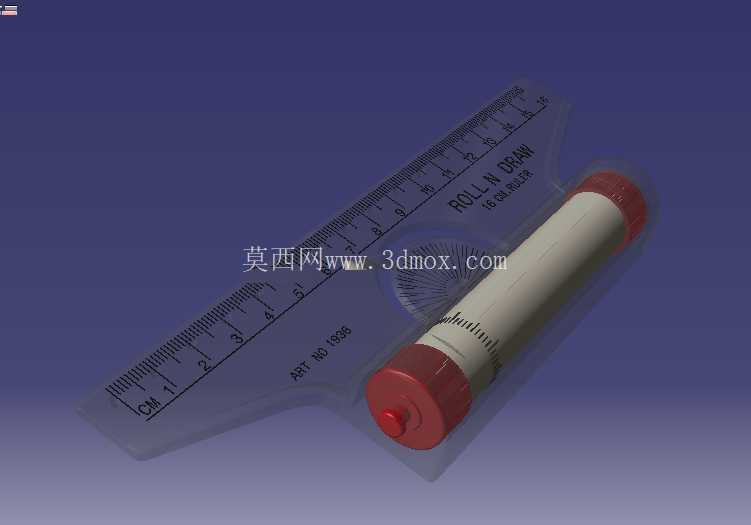

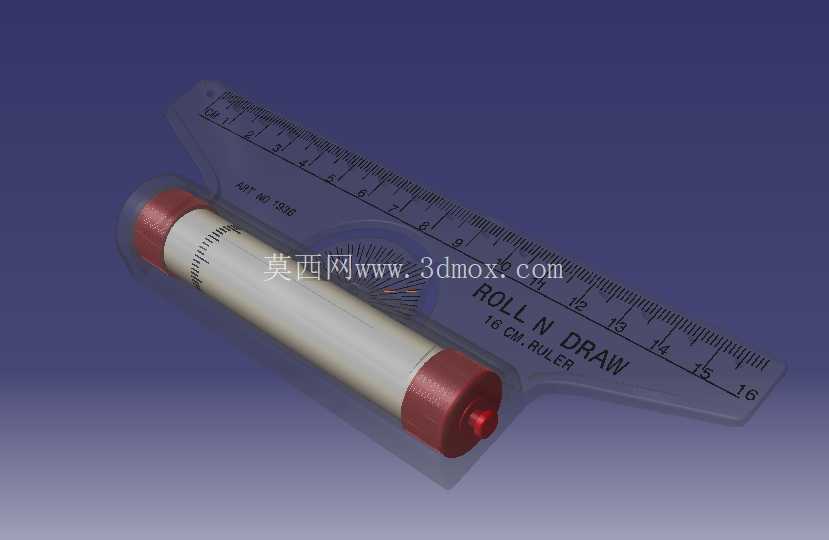

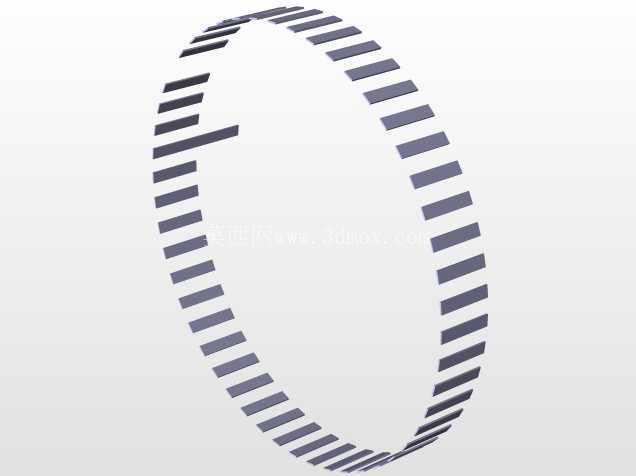

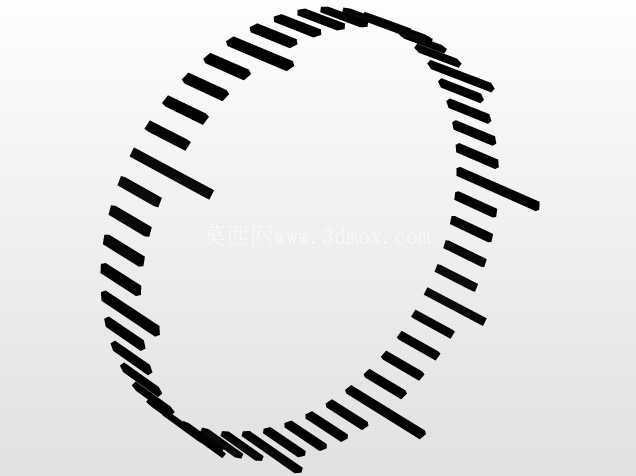

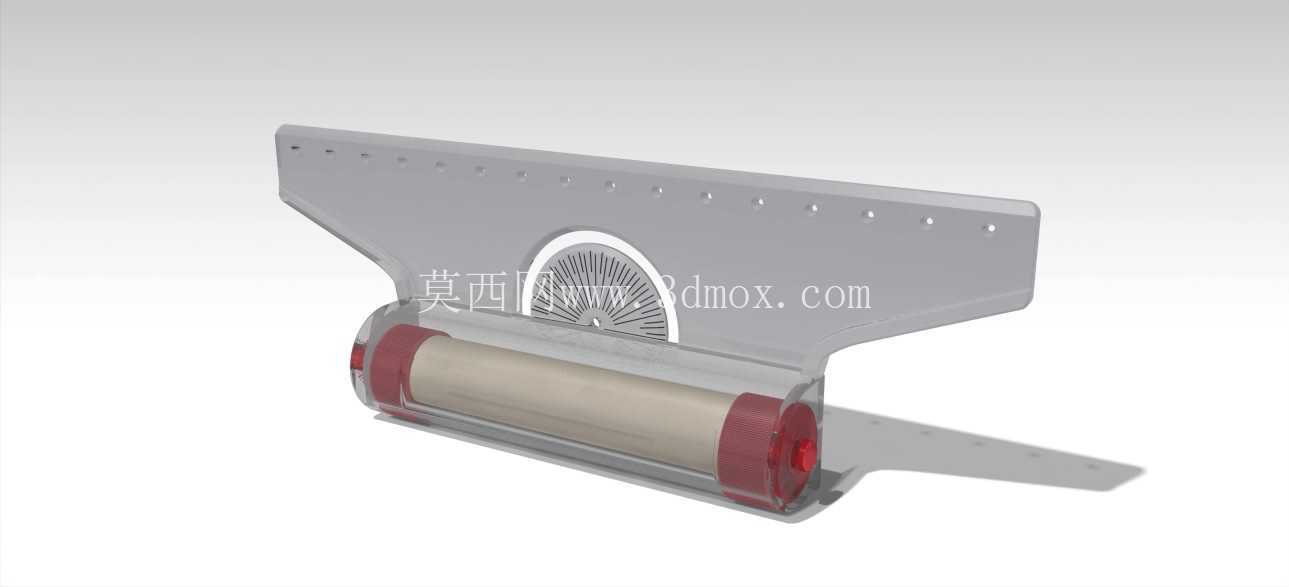

　　从功能特性来看，核心作业部件为中间的圆柱形滚筒，滚筒两端设置红色端盖作为限位与轴承安装位，端盖与两侧的支架配合，保证滚筒转动时的同轴度，避免转动过程中出现径向窜动，影响滚压或涂胶的均匀性。滚筒上方设置的弧形挡板并非单纯的防护结构，挡板表面加工有一排等距安装孔，可根据作业需求加装刮胶板、挡料条或者导向压片，适配不同粘度的涂胶介质、不同厚度的加工工件；挡板上集成的半圆形刻度盘，可在调整挡板开合角度、或者调整滚筒与作业面的间隙时提供角度参考，无需额外借助角度尺即可快速完成参数调整，适配不同走料速度下的涂胶厚度控制需求。

　　设计思路上，整体结构采用开放式框架布局，两侧的延伸翼板一方面作为手持操作的握持位，另一方面可作为台式安装时的固定连接面，翼板上预留的安装孔可直接将整个滚轮组件固定在工作台架上，搭配进料导向条即可组成简易的台式滚压设备。滚筒的直径选取兼顾了接触面积与操作灵活性，直径过小会导致单位面积压力过大，容易压伤软质工件表面，直径过大则会增加整体重量，手工操作时易疲劳；滚筒长度覆盖常规小尺寸工件的加工幅宽，两端的端盖突出滚筒表面1-2mm，可在滚压过程中限制工件的横向偏移，避免走料偏斜导致的涂胶错位。

　　安装边界方面，整体结构的横向最大尺寸为两侧翼板的外端间距，安装时需保证固定台面的平面度误差不超过0.1mm/m，避免支架安装倾斜导致滚筒与作业面出现夹角，造成滚压力度不均。滚筒与下方作业平台的间隙调整范围为0-5mm，可通过翼板上的腰型安装孔进行上下微调，调整时需保证两端间隙差值不超过0.05mm，防止滚筒转动时出现卡滞。滚筒内部为中空结构，可根据作业需求注入温水或者冷却液，适配需要特定温度的涂胶作业场景，比如热熔胶涂覆时可保持滚筒表面温度，避免胶层提前固化；端盖上预留的密封槽可加装密封圈，防止内部介质泄漏。

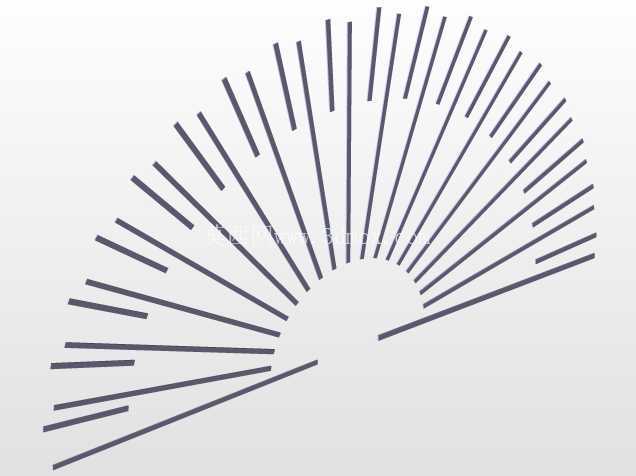

　　实际使用过程中，挡板上的刻度盘零点与滚筒最低点处于同一垂直面，调整挡板角度时，刻度值直接对应挡板前端与滚筒表面的间隙，当间隙值调整为涂胶层厚度的1.2倍时，可保证涂胶过程中胶层不会被挡板过度刮除，同时能有效阻挡多余胶料向滚筒两端溢出。两侧的支架采用薄钢板折弯成型，在保证结构强度的同时尽可能降低整体重量，折弯处设置的加强筋可避免长期受力后出现支架变形，保证滚筒的转动精度。滚筒表面可根据作业需求更换不同材质的外套，比如海绵套适用于水性胶的均匀涂覆，橡胶套适用于压合作业，硅胶套适用于粘性较强的胶类作业，更换时只需拆下一端的端盖即可抽出滚筒完成外套更换，无需拆解整个支架结构，维护便捷性较高。
