流体管路用铰接式连接关节结构

该铰接式连接关节主要应用在液压、气动流体输送系统的阀块集成单元中，作为管路与阀块之间的活动转接部件，解决固定管路安装时的角度适配问题，避免硬管连接时因装配公差、设备运行振动产生的应力集中，降低管路接头处的泄漏风险。在工程机械的液压阀组、工业设备的流体控制单元、机床液压系统的阀块布局中，这类关节接头可以在不改动硬管弯折角度的前提下，实现两个正交方向管路的连通与角度微调，适配紧凑安装空间内的管路走向排布。

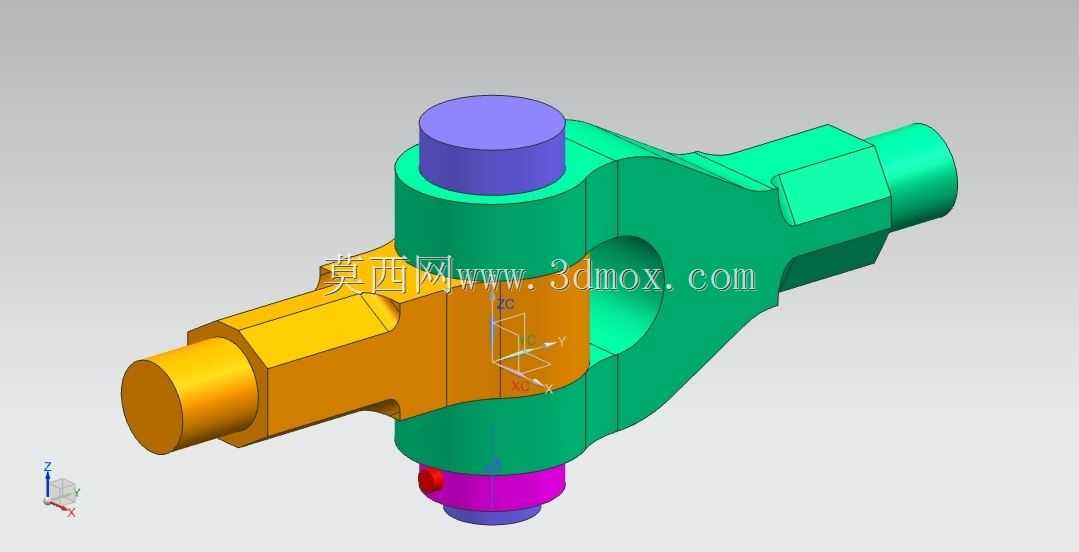

从结构功能来看，该关节采用多通路集成设计，主体为十字正交的双通道路径，垂直方向设置有铰接旋转轴结构，可实现绕垂直轴线的小角度转动，转动副位置设置有密封安装槽位，可适配O型密封圈或组合密封件，保证转动过程中流体介质不会从配合面泄漏。水平方向两端为外螺纹连接端，可直接对接标准硬管接头或软管总成，端部的轴肩结构可作为安装限位，控制接头拧入的深度，保证管路对接的同轴度。垂直方向的上下轴段为铰接配合面，上部轴段为光轴定位面，与阀块上的安装孔形成间隙配合，下部设置有锁紧结构的安装位，可通过锁紧螺母将关节固定在阀块表面，同时保留转动调节的余量。

设计过程中优先考虑了流体通流能力与结构强度的平衡，主体流道的通径按照匹配管路的额定流量设计，流道转折处采用圆弧过渡，减少介质流动时的局部阻力损失，降低紊流产生的概率。主体结构的壁厚根据系统额定工作压力做等强度设计，铰接配合面的粗糙度要求控制在Ra0.8以内，保证密封件的使用寿命，配合间隙控制在0.02-0.04mm之间，既保证转动的灵活性，又避免间隙过大导致密封件被挤入间隙造成损坏。

安装边界方面，该关节的垂直安装轴段直径与阀块上的安装孔为基孔制间隙配合，安装时需保证阀块安装面的平面度不大于0.02mm，避免安装后关节出现偏斜导致转动卡滞。水平方向两端的螺纹连接端同轴度公差控制在0.05mm以内，对接管路时需保证管路轴线与接头轴线的偏差不大于1°，避免侧向力长期作用导致铰接副出现偏磨。整体结构的最大外轮廓尺寸适配常规阀块的安装间距，安装后不会与阀块上的其他阀件、接头产生干涉，转动调节范围内的运动包络不会触碰周边的管路或设备结构。

在实际使用场景中，这类关节接头常应用在需要频繁调整管路角度的设备调试阶段，或是设备运行过程中存在小幅相对位移的管路连接位置，比如工程机械作业时臂架摆动带来的管路位移，通过关节的小幅转动吸收位移量，避免硬管出现疲劳断裂。相比传统的固定接头，该铰接结构不需要在装配时反复配磨管路角度，可大幅降低现场装配的工作量，同时后期维护时拆卸管路不需要完全松脱所有连接部件，仅需松开锁紧结构即可调整角度，提升维护效率。结构上所有的棱边都做了倒角处理，避免安装时划伤密封件或操作人员，外露的金属表面可根据使用介质做不同的表面处理，普通液压油场景采用镀锌钝化处理，腐蚀介质场景可采用不锈钢材质或镀镍处理，适配不同的工作环境要求。
