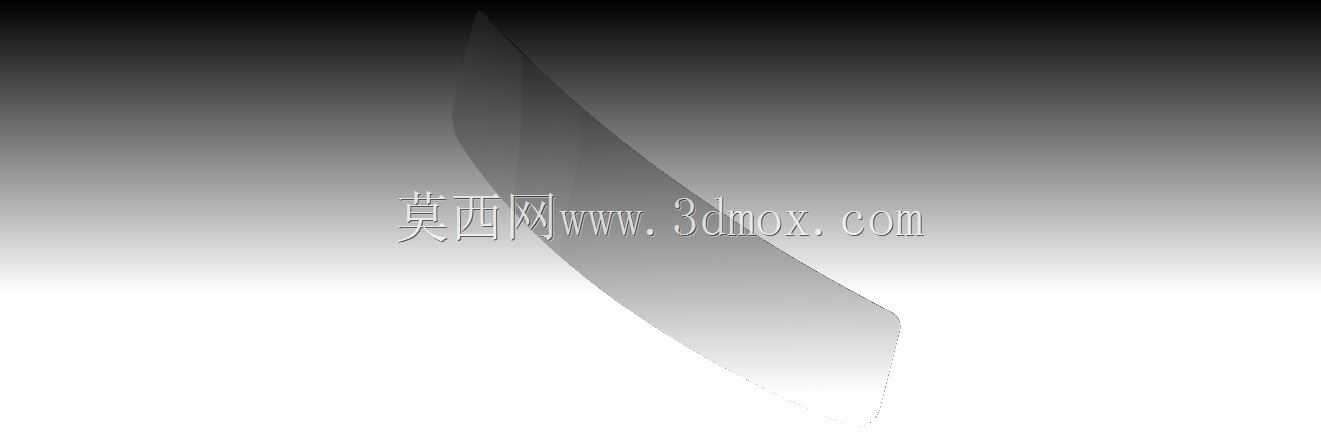

NX环境下构建的流线型曲面玻璃构件

这款曲面玻璃构件的建模过程，全程依托NX的曲面构建逻辑完成，从基础曲线搭建到最终实体成型，每一步都贴合实际玻璃制品的加工工艺边界。在实际工业场景中，这类流线型曲面玻璃常应用在设备观察窗、特种舱体透视部位、工业操作台防护挡板等位置，既需要满足通透的视觉观察需求，也要适配安装位的异形轮廓，避免与周边结构件产生装配干涉。设计初期首先梳理了安装边界的约束条件，构件的边缘弧度完全匹配安装基座的贴合面，安装时不需要额外做裁切调整，曲面的过渡曲率经过反复校验，不存在曲率突变的区域，能有效降低玻璃生产过程中热弯成型的残次率，也能减少使用过程中应力集中导致的碎裂风险。建模时先通过空间样条曲线勾勒出构件的主轮廓走向，再利用通过曲线组功能生成基础曲面，之后通过加厚命令给曲面赋予符合工业玻璃使用标准的壁厚，边缘位置采用边缘混合命令做了圆弧过渡处理，既消除了锐边带来的安装划伤风险，也让构件整体的流线感更统一。从功能特性来看，这款曲面玻璃的曲面弧度经过光学角度校验，透视过程中不会产生明显的视物变形，能够满足操作人员透过玻璃观察设备内部运行状态的需求，壁厚的选择兼顾了结构强度与透光率，在常规工业环境的外力冲击下能保持结构稳定，不会轻易出现破损。实际装配时，构件的边缘轮廓与安装槽的公差控制在合理范围内，不需要额外加装调整垫片就能完成固定，密封胶条可以沿着混合后的圆弧边缘完整贴合，不会出现密封间隙。不同于平面玻璃的简单拉伸建模，这类异形曲面玻璃的建模过程需要反复调整曲线的控制点权重，确保曲面的G2连续，让玻璃表面的光影过渡顺滑，既满足工业使用的功能需求，也能兼顾设备外观的整体性。在设备检修场景中，这款玻璃构件的拆卸路径也做了提前预留，不需要拆解周边的核心结构件就能完成玻璃的更换，降低后期维护的操作难度。曲面的倾斜角度也结合了实际使用时的观察视角做了优化，操作人员站在常规操作位置就能无遮挡看到内部的工况，不会因为曲面反光或者角度问题产生观察盲区。
