法兰连接式三通换向流体控制阀

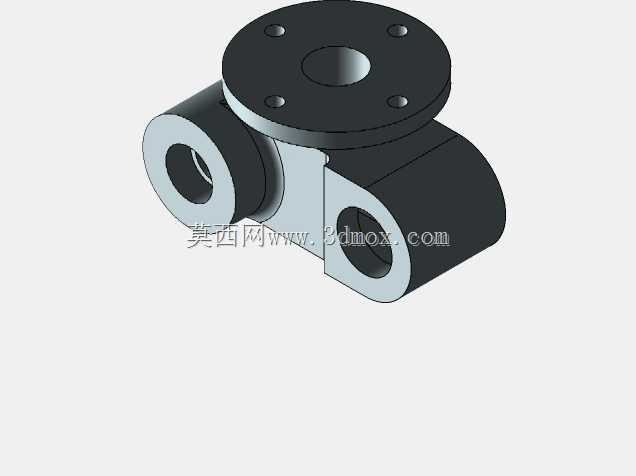

这款三通结构的流体控制部件，主要应用在工业流体输送管路的介质分流、合流以及流向切换场景，在化工循环水系统、小型液压动力单元、暖通空调水支路、低压气动输送线中都能见到这类结构的身影，它能在不额外增设支路阀门的前提下，单一部件实现三个管路接口的连通状态切换，减少管路接头数量，降低系统泄漏点风险。从结构设计来看，顶部采用圆形法兰作为主路接入端，法兰盘上均匀分布四个螺栓安装孔，中心为介质流通主孔，法兰端面预留了密封垫片的安装压紧区域，能保证和对接管路法兰连接时的密封可靠性，安装时只需匹配对应通径的法兰规格，穿入螺栓均匀压紧即可完成主路固定。两个水平对称布置的接口为支路输出端，接口采用圆柱式对接结构，可适配焊接管路、卡套接头或者内螺纹转接接头，能根据现场安装需求灵活选择连接方式，两个支路的流道和顶部主路流道在阀体内部交汇，通过内置的阀芯旋转或者升降动作，就能实现主路与单一支路连通、主路同时与两个支路连通、两支路通过主路连通等多种通断状态，满足不同工况的流体路径切换需求。设计过程中优先考虑了流道的平顺性，内部交汇位置做了圆弧过渡处理，避免直角拐角造成的介质流阻增大，减少介质输送过程中的压力损失，同时也能降低含颗粒介质在拐角处的淤积堵塞风险。阀体的外部结构做了加强筋布局，在两个水平接口和顶部法兰的连接位置设置了加厚承力结构，能承受管路安装时的螺栓压紧力，以及介质工作状态下的压力冲击，避免长期使用后出现阀体变形、接口渗漏的问题。安装边界上，顶部法兰的外径尺寸适配常规低压管路的法兰标准，两个水平接口的中心轴线保持共线，且与顶部法兰的端面保持垂直，安装时可以直接贴合法兰对接面，水平接口的同轴度设计能保证支路管路对接时不会出现错位应力，减少管路安装的调整工作量。这类三通阀的结构紧凑，相比采用多个直通阀拼接的管路方案，占用的安装空间更小，重量也更轻，在布局紧凑的小型设备流体回路中，能有效节省管路排布空间，同时减少阀门操作点，日常工况切换时只需操作这一个部件就能完成流向调整，降低操作人员的操作复杂度。阀体的外部轮廓没有多余的突出结构，表面平整，日常维护时擦拭清理也比较方便，法兰和水平接口的加工基准统一，能保证各安装面的形位公差满足装配要求，避免出现安装后密封面贴合不严的问题。
