方形法兰安装式工业阀盖结构设计

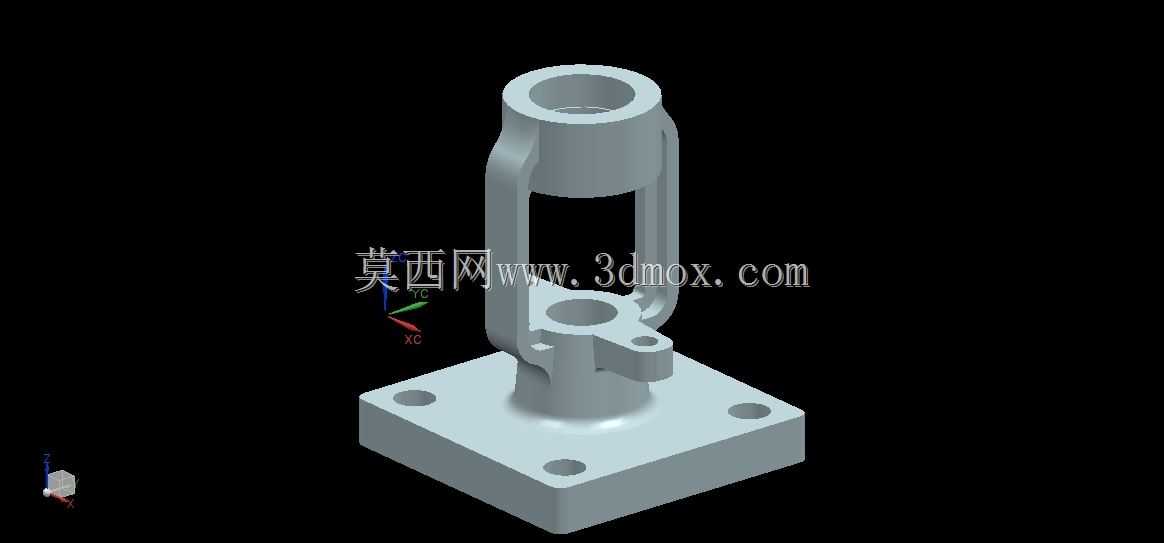

这款阀盖采用方形法兰底座作为安装基准，底座上均匀分布四个通孔，可通过螺栓与阀体上端面完成刚性连接，安装时需保证结合面的平面度公差在0.05mm以内，避免介质从密封面渗漏，适配的安装孔位间距可覆盖常规通径的工业截止阀、调节阀上端装配需求。上部的筒状主体为阀杆提供穿行通道，内壁预留的台阶结构可适配填料函的安装空间，用于填充密封填料阻隔阀内介质沿阀杆间隙外泄，中间的开放式框型结构是为阀杆升降动作预留的运动行程空间，避免阀盖结构与阀杆上的连接部件产生运动干涉，侧面伸出的带孔凸台可用于安装阀位反馈支架或者行程限位组件，方便现场加装位置检测元件。从结构设计逻辑来看，方形法兰相比圆形法兰在同安装尺寸下拥有更大的支撑接触面积，在管线存在振动的工况下能提供更稳定的连接刚性，减少螺栓受交变载荷出现松动的概率；主体与法兰衔接处做了大圆角过渡，可分散介质压力带来的应力集中，避免长期承压工况下衔接部位出现疲劳裂纹。在实际工业场景中，这类阀盖多用于化工流体输送管线、市政给排水泵站、工业蒸汽管网的控制阀组上，作为阀体上端的承压密封部件，既要承受管线内的介质工作压力，还要为阀杆动作提供导向支撑，其结构强度直接影响整阀的承压等级与运行可靠性。建模过程中需重点关注各安装孔的位置度公差、阀杆穿行通道的同轴度要求，以及密封面的表面粗糙度参数，这些尺寸精度直接决定了阀盖装配后能否实现预期的密封效果与动作兼容性，框型结构的壁厚需根据额定承压值做等强度设计，在保证结构刚性的前提下尽可能减少冗余材料，降低零件整体重量。
