多孔位带卡槽机械安装基座结构设计

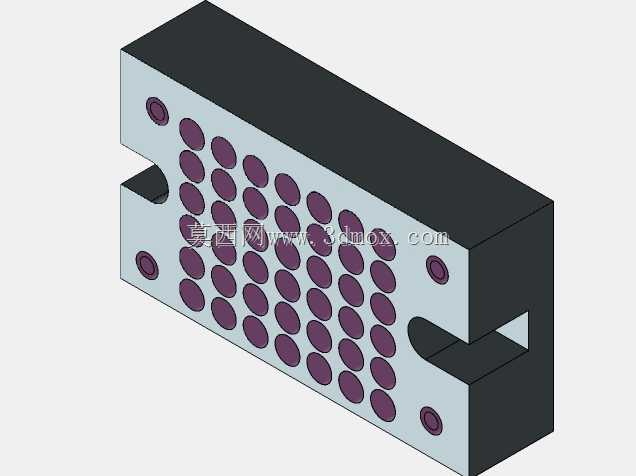

该多孔位带卡槽构件是机械装配领域常用的定位安装类基础零件，主要应用于自动化生产线工位定位、工装夹具装夹基体、机床辅助安装座等场景，承担着承载上部功能元件、提供精准安装定位、保障装配结构稳定性的核心作用，在精密装配、工位切换、部件对接等作业环节中，能够为配套的钻套、定位销、检测元件等提供统一的安装基准，避免装配过程中出现位置偏移、同轴度偏差等问题，有效提升整套工装或设备的装配精度与运行可靠性。从功能特性来看，该零件集成了通孔安装、型腔避让、卡槽快装三类核心功能，正面密集排布的多规格圆孔可适配不同直径的紧固件、定位销套或导向元件，能够同时满足多组元件的并行安装需求，减少额外转接件的使用；零件两侧开设的对称卡槽为快装式结构设计，可直接卡入配套的导轨或安装梁上，无需额外的锁紧连接件即可实现快速拆装，大幅缩短设备调试、工装更换的作业时长；零件边角处设置的沉头孔可实现沉头螺丝的内嵌式安装，避免螺丝头部突出零件表面造成干涉，保障装配后零件表面的平整度。在设计思路上，该零件遵循基准统一、功能集成的设计原则，首先以零件底面作为主安装基准面，保证所有孔位的轴线均与基准面保持垂直，避免安装后元件出现倾斜偏差；孔位排布采用矩阵式布局，相邻孔位之间预留足够的壁厚，保障零件整体结构强度，避免密集开孔导致零件受力后出现变形；卡槽的尺寸设计严格匹配通用工业导轨的截面规格，槽口处设置微小的导入倒角，降低卡装过程中的对位难度，同时槽内的配合面设置合理的公差范围，既保证卡装后无明显晃动间隙，又避免过盈配合导致拆装困难。从外形尺寸与安装边界来看，该零件整体为长方体构型，整体轮廓规整无外凸异形结构，便于在有限的安装空间内进行布局，零件的总厚度兼顾结构强度与安装空间需求，不会因过厚占用过多垂直安装空间，也不会因过薄导致受力后出现弯曲变形；两侧卡槽的位置对称分布，卡装后零件的重心与安装导轨的支撑中心重合，避免长期受力后出现偏载变形；所有孔位的加工深度均未贯穿零件的安装基准面，保证底面安装时能够与安装面完全贴合，无局部悬空问题，同时型腔位置的避让空间足够容纳配套元件的突出部分，避免装配时出现干涉。
