发动机燃油供给系统电喷塔结构设计

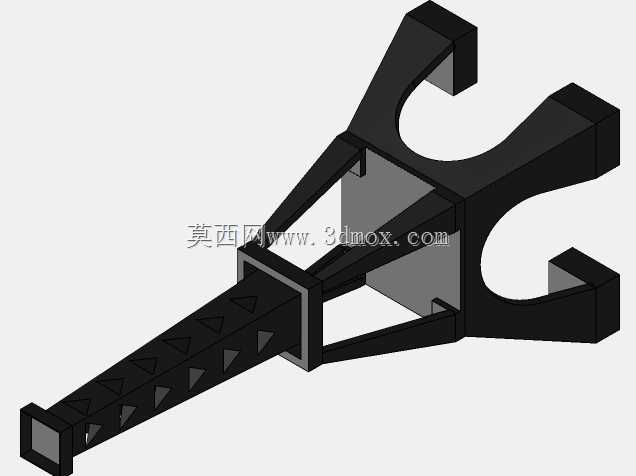

该结构件主要应用于内燃机燃油喷射系统的安装承载环节，作为电喷系统的核心支撑构件，承担着固定喷油管路、定位喷射执行元件、衔接燃油分配油路与发动机缸盖安装位的核心作用，在车用汽油机、小型通用动力汽油机的电喷改造与原厂配套场景中均有适配空间。从实际使用工况来看，该构件长期处于发动机舱内的振动环境，同时需要耐受燃油介质的轻微腐蚀、发动机运行带来的持续温度交变，因此结构设计上优先考虑了刚性与轻量化的平衡。整体采用框架式桁架结构设计，主体承力路径从前端的油路接口端延伸至后端的双叉形安装端，两侧斜向加强筋与中间方形腔体形成闭合承力体系，既避免了实心结构带来的重量冗余，又能通过三角形稳定结构抵消发动机运行时的多方向振动载荷，防止长期使用后出现安装位偏移导致的喷油角度偏差。前端的锥形段设计有连续的三角加强齿结构，一方面可以提升长悬臂段的抗扭刚度，避免管路接口在反复拆装受力后出现开裂，另一方面锥形内腔可作为燃油缓冲腔的外部承力壳体，减少油压脉动带来的结构共振。后端的双叉形安装位设置有带定位止口的方形安装块，安装时可直接卡入缸盖对应的定位槽内，配合螺栓紧固即可完成精准定位，无需额外调整工装即可保证喷油嘴的喷射角度对准进气道位置，大幅降低装配环节的调校工作量。中间的方形腔体预留了燃油分配器的安装空间，腔体侧壁的缺口设计用于油路接头与线束的穿出，避免装配时出现管线与结构件的干涉，同时腔体内部的加强筋可对内置的燃油分配器形成径向支撑，抑制油压波动带来的部件窜动。从安装边界来看，该构件整体沿轴向延伸，后端安装面的孔位间距适配主流小排量四缸汽油机的缸盖安装孔距，前端接口的尺寸适配标准燃油进油管路的快插接头规格，两侧的外轮廓尺寸避开了发动机周边的进气管、点火线圈等附属部件的安装空间，不会出现装配干涉问题。结构的壁厚设计充分考虑了注塑或压铸成型的工艺要求，所有转角处均设置有工艺圆角，避免应力集中导致的部件断裂，同时加强筋的厚度与主体壁厚保持合理比例，防止成型过程中出现缩痕、气孔等工艺缺陷，兼顾了结构性能与量产工艺可行性。
