21W飞利浦LED灯座精密结构设计

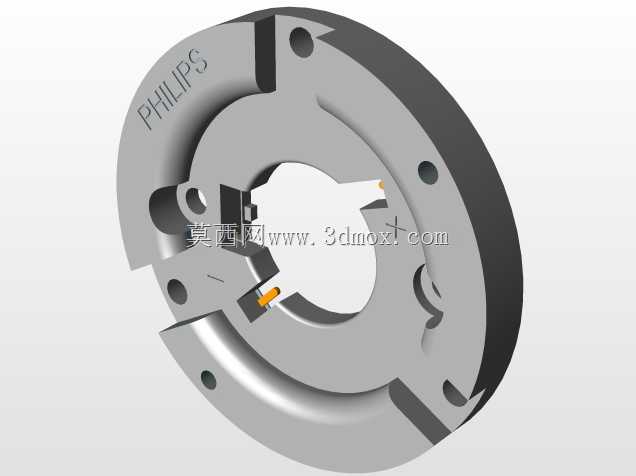

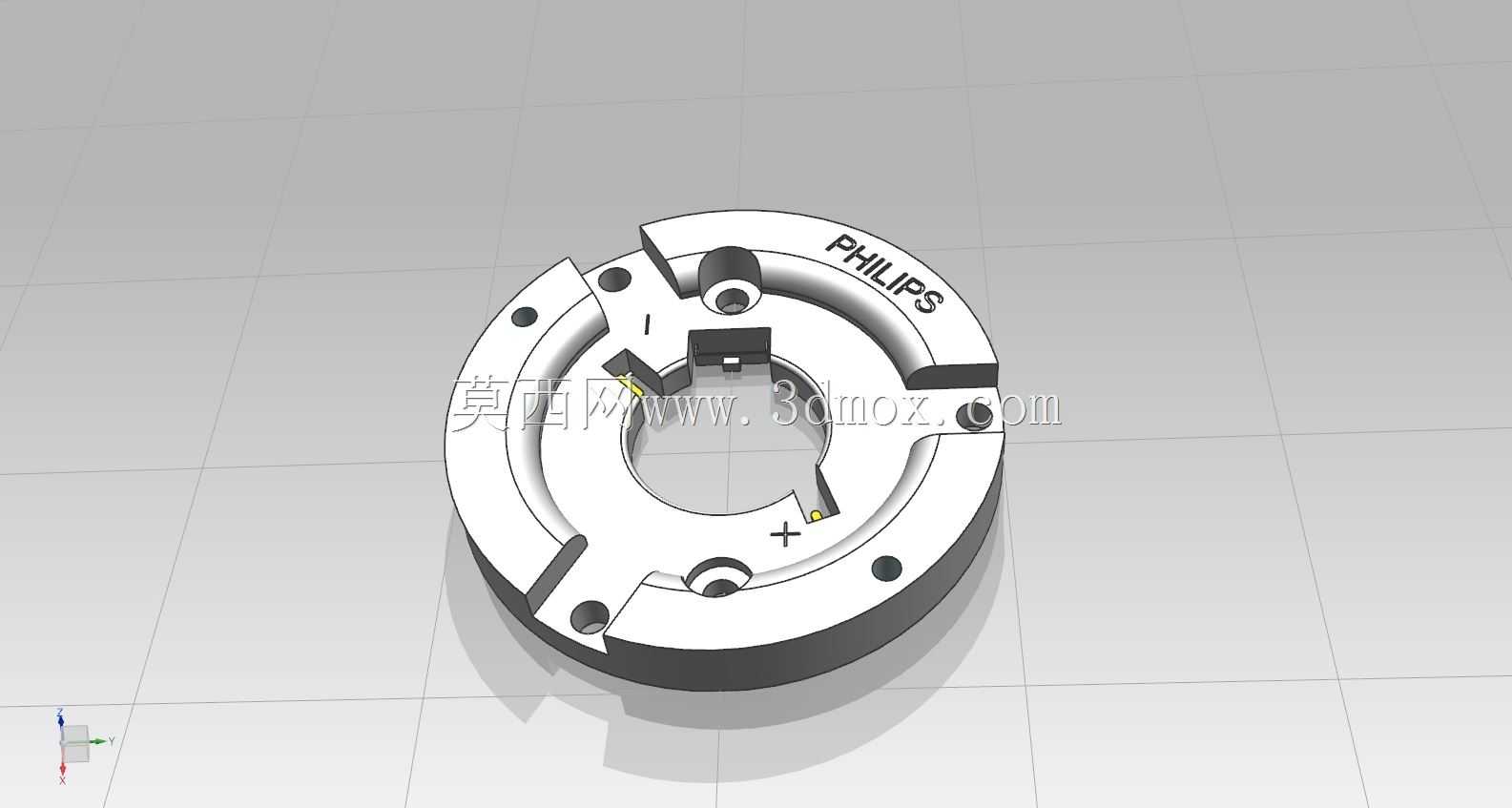

这款21W规格的LED灯座，是商用及民用照明场景中适配对应功率飞利浦LED光源的核心承载部件，日常多用于嵌入式筒灯、轨道射灯、工业厂房高顶灯以及商用展柜照明模组的内部装配环节，直接承担光源固定、电路对接、散热传导的核心作用，是照明整灯组装环节中决定装配精度与长期使用可靠性的关键结构件。从实际装配需求出发，该灯座采用圆盘式主体结构设计，中心预留的通孔为光源接线端的穿装空间，周边均匀分布的三个沉头安装孔，可直接通过M3规格的机丝螺丝与灯体后部的散热基座完成锁附固定，沉孔深度经过精准核算，锁附后螺丝端面完全沉入孔位内部，不会突出灯座安装平面，避免后续装配光源时出现干涉、顶起的问题。灯座主体上开设的三处径向卡槽，是专门匹配对应飞利浦LED光源的定位卡扣设计，装配时只需将光源上的定位凸点对准卡槽推入，旋转小角度即可完成卡接固定，无需额外打胶或增加紧固件，既提升了整灯组装的流水线作业效率，也为后续售后环节的光源更换预留了便捷操作空间，无需拆解整灯结构即可完成光源替换。灯座表面模压的品牌标识位，除了品牌识别作用外，还可作为装配对位的参考标记，产线作业时可直接通过标识位置快速判断灯座安装方向，避免卡槽对位偏差导致的光源装歪、接触不良问题。设计过程中充分考虑了长期通电使用的散热需求，灯座与后部散热基座贴合的安装面做了平面度管控，装配后可实现紧密贴合，将光源工作时产生的热量通过灯座本体快速传导至后部散热结构，避免热量在灯座位置堆积加速接线端老化，延长整灯的使用寿命。灯座外圈的环形凸台结构，可在装配时嵌入灯体后部的定位凹槽内，实现径向的自主限位，即使锁附螺丝出现轻微松动，灯座也不会出现径向偏移，保证光源的照射方向始终与设计光轴重合，不会出现偏光、光斑偏移的问题。针对接线端的防护需求，中心通孔边缘做了圆角倒钝处理，避免穿线时尖锐边角刮破导线绝缘层造成短路隐患，同时在接线端对应的位置预留了足够的接线空间，即使是带绝缘护套的接线端子也可顺利放入，不会出现挤压导线、端子松脱的问题。该结构的尺寸边界完全匹配对应功率LED光源的安装标准，可直接适配多款同规格的替换光源，无需对灯体结构做额外修改，大幅降低了整灯厂商的零部件开模成本与物料管理难度。
