轴类支撑固定用开合式拦网支座结构

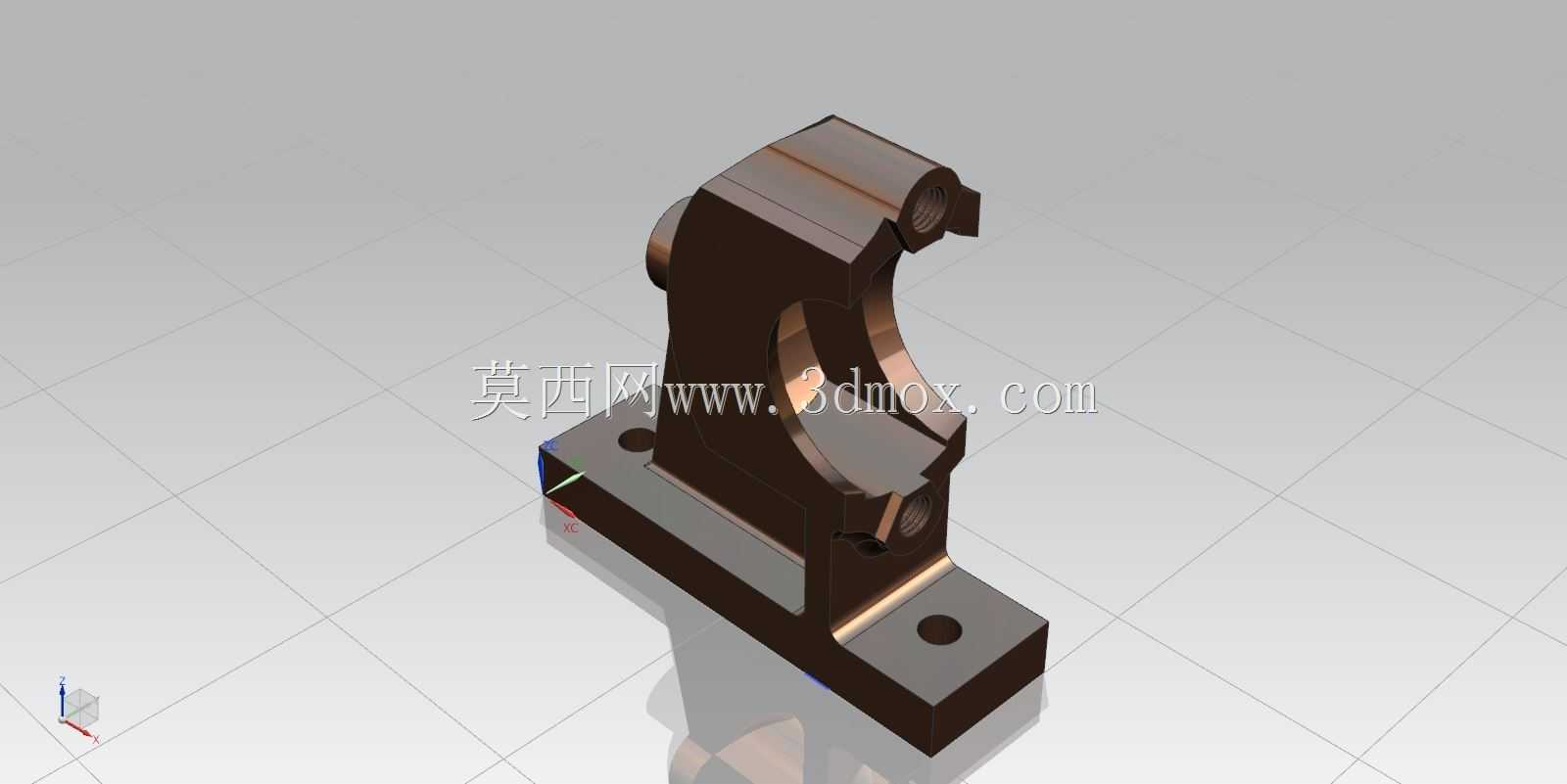

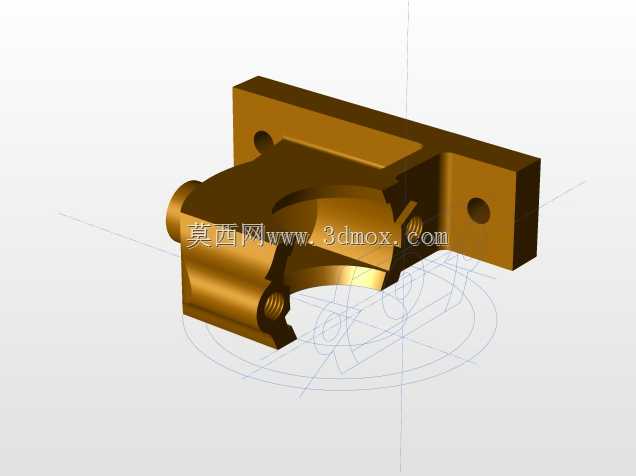

该零件属于传动支撑类机械构件，主要应用在需要对回转类轴件进行径向限位、同时兼顾轴向拦挡防护的设备场景中，常见于输送线端部限位、纺织机械导轴支撑、轻工设备传动轴固定工位，可在不拆卸轴端其余装配件的前提下完成支座的拆装维护，大幅降低设备维保的拆装工作量。从结构功能来看，零件下部为带两个安装沉孔的矩形安装底板，底板与上部支撑主体为一体化铸造成型后经机加工完成，安装孔的孔位公差可满足普通螺栓穿装固定需求，底板底面为精加工平面，安装时可与设备安装基面完全贴合，避免长期受载后出现应力集中导致的基座变形。上部支撑主体采用开合式抱箍结构，下半部分与底板连为一体，上半部分通过两侧的同轴孔位穿装紧固件实现锁紧，抱箍内孔为圆弧面，加工精度可满足与配套轴套的配合要求，抱紧后可对穿装在内孔中的轴类零件提供稳定的径向支撑，同时抱箍的两个端面可起到轴向拦挡作用，避免轴上套装的隔套、挡圈类零件出现轴向窜动脱出，也就是对应拦网功能的实际作用——对轴上装配的零件形成轴向位置的拦挡限位，防止零件移位脱落。设计过程中优先考虑了安装维护的便捷性，摒弃了传统整体式轴承座需要从轴端穿装的结构形式，采用上下对开的结构，在设备现场维保更换支座时，无需拆卸轴端的联轴器、带轮等传动件，只需松开抱箍两侧的紧固件即可将支座从轴的径向位置拆下或装回，尤其适合轴上装配零件较多、拆装空间受限的设备工位。结构的受力路径经过优化，底板到上部抱箍的过渡位置设置了加强筋结构，可在抱箍承受轴件径向载荷时将力均匀传导至整个安装底板，避免局部应力过大导致的支撑臂断裂，抱箍两侧的锁紧孔位做了沉台设计，锁紧螺栓的头部可完全沉入沉台内，不会与周边转动的零件发生干涉。安装边界方面，底板的两个安装孔中心距与常见的型材安装孔位匹配，可直接固定在标准工业铝型材或钢板焊接的安装基面上，抱箍内孔的中心高尺寸经过核算，可保证穿装的轴件与相邻传动部件的中心高保持一致，避免轴系出现额外的附加弯矩，零件整体的外轮廓没有突出的尖锐棱角，所有棱边都做了倒角处理，安装操作时不会划伤操作人员，也不会与周边的管线、防护件发生剐蹭。在实际选型适配时，可根据待支撑轴的直径匹配对应内孔尺寸的该类支座，安装时需注意底板与安装基面之间的平面度误差，若基面存在局部凸起需提前打磨平整，避免锁紧安装螺栓时底板发生变形导致抱箍内孔圆度超差，进而出现轴件转动卡滞、磨损加剧的问题；抱箍锁紧时需按对角线顺序分次拧紧两侧的紧固件，保证上下抱箍的结合面完全贴合，抱紧力均匀分布在轴套的整个圆周面上，避免局部抱紧力过大导致轴套出现偏磨。
