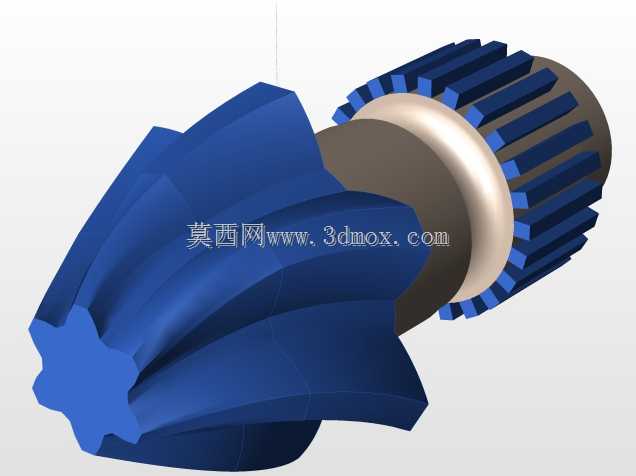

带花键轴段螺旋锥齿传动零件结构

这款带集成花键轴段的螺旋锥齿零件，主要用于相交轴间的动力换向传输场景，常见于中小型减速器的输入端、机床进给箱的转角传动单元、农用机械的动力分动结构中，可在轴线呈90度交错的安装空间内完成扭矩传递，相比直齿锥齿轮啮合重合度更高，传动过程中冲击载荷更小，运行噪音更低，适合中高速、中等载荷的连续运转工况。从结构设计来看，零件将锥齿啮合段、定位轴肩、花键连接段集成在同一根轴体上，省去了额外的连接件装配环节，既缩减了整个传动副的轴向安装尺寸，也避免了分体装配带来的同轴度误差，能有效提升传动精度。锥齿部分采用螺旋齿形设计，齿向沿节锥面呈螺旋状排布，啮合时轮齿是逐步进入、退出啮合状态，不会出现直齿锥齿轮啮合瞬间的刚性冲击，在载荷波动的工况下能更好地分散齿面接触应力，减少齿面点蚀、崩齿的失效概率。中间的环形轴肩是安装定位基准，装配时轴肩端面抵靠轴承内圈或者箱体隔套，可精准限定锥齿轮的轴向位置，保证啮合齿面的接触斑点落在合理区间，避免出现偏载导致的齿面异常磨损。尾部的外花键段用于和传动轮毂或者联轴器连接，采用渐开线花键齿形，齿根强度高，对中性好，能传递较大扭矩，同时允许装配时存在微小的角度偏差，适配箱体加工带来的少量形位公差。在安装边界上，设计时需要预留锥齿啮合的侧隙调整空间，轴段的径向尺寸要匹配对应规格的轴承内孔，花键段的有效配合长度要满足扭矩传递的挤压强度要求，齿部的节锥角参数要和配对锥齿轮完全匹配，否则会出现啮合干涉、传动卡滞的问题。建模过程中，锥齿部分的齿形生成需要严格按照节锥距、螺旋角、压力角参数做齿面扫掠，保证齿形的渐开线轮廓精度，花键段的齿距累积误差要控制在合理范围，轴肩的端面跳动公差需要满足传动精度要求，整个零件的同轴度基准以两端轴颈的公共轴线为基准，确保高速运转时的动平衡性能。实际应用中，这类集成式锥齿轮轴常搭配圆锥滚子轴承使用，可同时承受径向载荷和轴向载荷，适配锥齿轮传动时产生的轴向分力，无需额外设置止推结构，能简化箱体的内部结构设计，在紧凑安装空间的传动场景中优势十分明显。
