乘用车盘式制动系统的核心旋转部件,制动盘的结构精度直接决定整车制动效能、热稳定性与连续制动工况下的抗衰退表现,这款适配幻影车型的钻孔通风制动盘,在结构设计阶段就围绕高端乘用车的制动需求做了全维度的参数匹配。从实际装车场景来看,这类制动盘多用于大排量豪华乘用车的前轮制动回路,匹配对置活塞制动卡钳使用,日常行驶中需要承担车辆减速、驻车过程中绝大部分的制动力矩传递,尤其是在高速连续制动、长下坡制动的工况下,制动盘的热容量、散热效率、形位公差保持能力,直接关系到制动踏板脚感的一致性与行车安全。

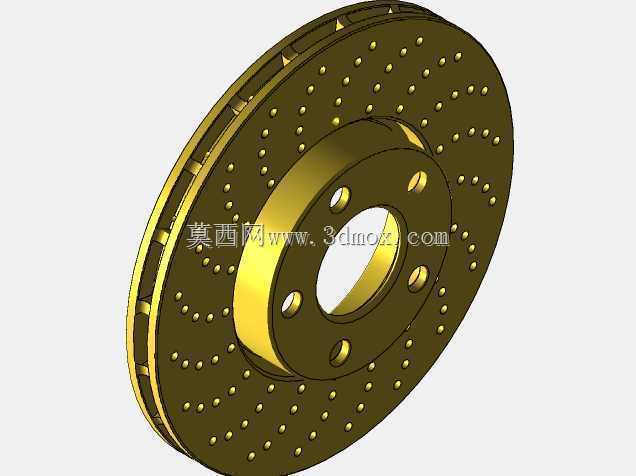

这款制动盘采用单盘式摩擦面结构,摩擦工作面上均匀排布多组圆形散热钻孔,同时在盘体外圆边缘设置了周向分布的通风划线结构,钻孔并非简单的装饰性设计,每一个钻孔的位置都经过动平衡校核,一方面可以在制动摩擦过程中快速排出摩擦片与盘面之间的磨屑,避免磨屑在摩擦面间形成磨粒磨损,加剧盘面的不均匀损耗;另一方面钻孔打通了盘体两侧的空气流道,车辆行驶过程中气流可以顺着钻孔穿过盘体,带走制动摩擦产生的大量热量,降低连续制动下的盘面温度峰值,减少热衰退出现的概率。边缘的划线结构则可以在制动接触瞬间刮除摩擦片表面的碳化层,保证摩擦系数始终维持在稳定区间,避免水滑工况下制动盘面积水导致的制动力突降问题。
从安装边界来看,这款制动盘的中心定位孔与轮毂轴头采用间隙配合设计,配合公差控制在H7/g6区间,保证装配后盘体的径向跳动量控制在0.05mm以内,避免高速制动时出现方向盘抖动的问题。盘体中心的安装节圆上均匀分布5个螺栓过孔,孔位的位置度公差严格控制在0.02mm以内,匹配车轮螺栓的装配精度,安装时螺栓按照对角顺序拧紧,拧紧力矩符合整车厂规定的扭矩范围,避免盘体安装后出现附加应力导致的制动抖动。盘体的摩擦面厚度预留了标准的磨损余量,当盘面磨损到最小厚度标记时必须进行更换,避免盘体强度不足导致制动过程中出现盘体碎裂的风险。
设计过程中,首先确定了制动盘的有效摩擦半径,这个参数直接决定制动力矩的输出大小,有效摩擦半径越大,相同卡钳夹紧力下能输出的制动力矩就越高,但同时也要兼顾轮辋内部的安装空间,避免制动盘与轮辋、转向节、防尘罩等周边部件出现运动干涉。盘体的材质选用高碳灰铸铁材质,这种材质的阻尼特性好,制动过程中不容易产生制动啸叫,同时碳元素的存在可以提升材料的导热性能,加快制动热量的散发,材质的金相组织控制在珠光体含量95%以上,硬度均匀性控制在HB180-220区间,保证盘面各个位置的磨损速率一致,延长制动盘与摩擦片的使用寿命。
在结构细节处理上,制动盘的散热筋结构采用径向直筋设计,相比曲线筋结构,直筋结构的风阻更小,高速行驶时的泵风效率更高,散热能力更强,同时铸造工艺性更好,不容易出现铸造缺陷。盘体与轮毂安装面的结合面经过精加工处理,平面度公差控制在0.02mm以内,保证安装后盘体与轮毂端面完全贴合,不会出现安装倾斜导致的偏磨问题。所有的锐角位置都做了倒角处理,避免装配过程中出现割手的问题,同时也可以减少应力集中,提升盘体的抗疲劳强度。钻孔的边缘都做了沉孔倒角处理,避免钻孔边缘的应力集中导致盘体在热应力循环下出现裂纹,同时也可以减少摩擦片的异常磨损。
从实际使用的工况适配来看,这款制动盘不仅可以满足日常城市道路的行驶制动需求,也可以适配一定强度的激烈驾驶工况,盘面的钻孔与划线结构可以在频繁制动的场景下快速排出热量与磨屑,维持稳定的摩擦系数。在三维建模过程中,所有的尺寸参数都严格按照实车测绘的精确尺寸进行绘制,每一个孔位的坐标、每一段圆弧的半径、每一个倒角的角度都与实物保持一致,建模过程中对盘体的动平衡特性做了初步校核,保证模型的质量分布均匀,后续如果要做有限元热分析、结构强度分析,这个模型可以直接导入仿真软件使用,不需要再做额外的几何清理工作。对于从事汽车底盘制动系统设计、改装件开发的工程师来说,这个模型可以作为方案设计阶段的参考,也可以用于制动系统装配干涉检查、卡钳匹配校核等工作,帮助设计人员快速完成方案迭代,减少实物测绘的工作量。
