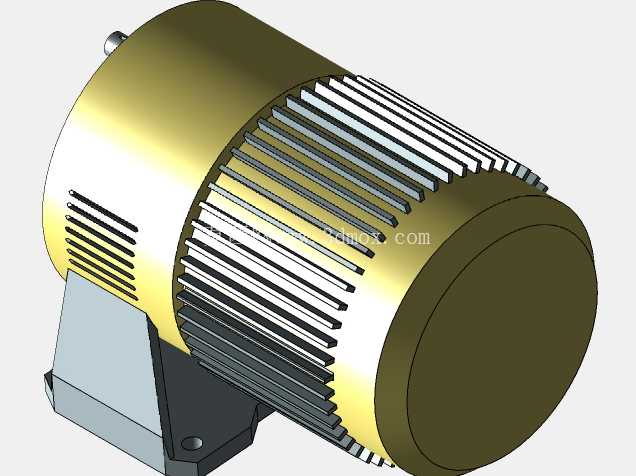

带散热筋铸铝电机外壳结构设计

　　在工业传动场景里，电机外壳的设计合理性直接决定了整机的运行稳定性与寿命，这款带轴向散热筋的铸铝电机外壳，是针对连续运行工况下的中小型异步电机开发的结构方案。从实际应用场景来看，这类壳体适配的电机功率段多在0.75kW到7.5kW区间，广泛配套在输送线驱动、小型机床主轴进给、风机水泵传动、自动化设备工位动力输出等场景，这类场景普遍要求电机具备连续8小时以上运行能力，同时安装空间紧凑，对壳体的散热效率、安装适配性、结构强度都有明确要求。

　　从功能特性来看，这款壳体采用一体化铸铝成型工艺，相比传统铸铁壳体重量降低40%左右，同时铝材质的导热系数是铸铁的3倍以上，配合外表面均匀排布的轴向直散热筋，能在电机运行时快速将定子铁芯产生的热量通过壳体传导到散热筋表面，借助电机尾部风叶的轴向气流带走热量，避免定子绕组因温升过高出现绝缘老化加速的问题。壳体的散热筋采用等间距直肋设计，筋高从定子腔外壁向外延伸12mm，筋厚2mm，相邻筋条间距6mm，这种尺寸设计既保证了足够的散热接触面积，又避免了筋条过密导致风阻过大、积尘难以清理的问题，在粉尘较多的车间场景下，直向筋条不会形成积灰死角，日常维护时用压缩空气即可吹净表面浮尘。

　　设计思路上，这款壳体优先考虑了安装兼容性与结构可靠性。壳体一端为定子配合止口，止口尺寸按照标准Y系列电机的定子铁芯外径公差设计，过盈配合量控制在0.02mm到0.04mm之间，既能保证定子铁芯压装后不会出现径向窜动，又不会因为过盈量过大导致壳体撑裂。壳体下部的安装底座采用一体化铸造成型，底座上的安装孔为长圆孔设计，孔距符合IEC标准电机安装尺寸，允许安装时存在±2mm的位置调整量，适配不同机架的安装孔位偏差，底座与壳体主体之间设置了两道加强筋，能承受电机运行时的径向扭矩与振动载荷，避免底座与壳体连接处出现应力断裂。壳体的非输出端设置了风罩安装卡槽，输出端预留了端盖配合止口与轴承室安装位，接线盒位置设置在壳体侧面的平台上，平台平面度公差控制在0.1mm以内，保证接线盒安装后密封胶圈能均匀受压，达到IP54的防护等级要求。

　　从安装边界尺寸来看，这款壳体的总长度适配100机座号电机，定子腔内径155mm，壳体最大外径（含散热筋）245mm，底座安装孔中心距160mm，轴中心到底座安装面的高度为100mm，输出端止口直径180mm，这些尺寸完全符合通用中小型电机的安装互换要求，用户在替换同机座号的损坏电机壳体时，不需要调整配套设备的安装机架位置，也不需要重新匹配端盖、轴承等标准件，能大幅降低维修替换的时间成本。壳体的内壁做了喷砂处理，去除铸造残留的毛刺与氧化皮，保证定子铁芯压装时的贴合度，外壁做了电泳防锈处理，在潮湿的车间环境下也不会出现表层锈蚀脱落的问题。另外，壳体上预留了接地螺钉安装位，位置在底座侧面，符合电气安全规范要求，能避免电机漏电时的安全隐患。在细节设计上，散热筋的端部做了R2的圆角过渡，避免安装维护时锋利的筋边划伤操作人员，壳体上的所有铸造拔模斜度控制在1.5度，既方便铸造脱模，又不会影响各配合面的尺寸精度。
