标准型开口弹簧垫圈紧固防松构件

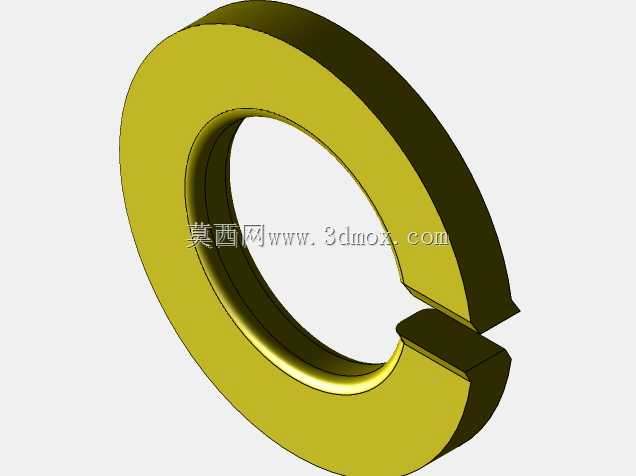

在各类机械装配场景中，螺栓连接的防松可靠性直接决定整机长期运行稳定性，弹簧垫圈正是针对螺纹副受振动、交变载荷易松脱问题开发的基础紧固元件。这款开口式弹簧垫圈采用环形带切口的结构形式，切口处两个端面沿轴向错开形成预紧弹力，当配合螺栓、螺母完成装配后，垫圈被轴向压平，其自身持续产生的轴向反弹力会持续作用在螺纹啮合面之间，增大螺纹副的摩擦阻力，同时切口的错位刃口可抵紧螺母支承面与被连接件表面，进一步阻止螺母在设备运行过程中发生回转松动。从实际应用场景来看，这类垫圈广泛覆盖工程机械、普通输送设备、机床外围结构、五金装配、家电内部紧固等场景，尤其适合存在持续小幅振动、载荷存在波动的螺纹连接位置，可有效降低长期运行中紧固件松脱失效的概率。设计层面，该垫圈的结构完全贴合通用紧固件配套逻辑，整体为等截面环形本体，开口处的错位量经过合理设定，既保证压平后可输出足够的防松预紧力，又不会因弹力过大导致装配时螺栓附加轴向载荷超出许用范围，同时垫圈的内外径尺寸与对应规格螺栓的穿杆直径、螺母支承面尺寸完全匹配，安装时螺栓杆可顺利穿过垫圈内孔，垫圈外径不会超出螺母支承面边界，不会出现偏载、压溃被连接件表面的问题。建模过程中，工程师首先依据对应规格垫圈的标准尺寸确定内孔直径、外圆直径、本体厚度三个核心边界参数，随后通过环形实体拉伸生成基础坯体，再按照标准开口角度切割出断开缝隙，最后将开口两侧端面沿轴向偏移对应错位量，完成整体结构的构建。模型完整还原了垫圈的真实棱角与截面形态，开口处的刃口细节、环形本体的厚度均匀性都完全符合实物特征，可直接用于装配干涉校验、连接结构模拟、设备BOM组件搭建等工作。在实际选型装配时，需要注意垫圈内孔与螺栓杆的间隙控制，间隙过大会导致垫圈定位偏移，无法均匀承受压紧力，间隙过小则会出现装配卡滞，同时要确认被连接件表面的平面度，若支承面存在明显倾斜，会导致垫圈受力不均，大幅削弱其防松性能。这类标准弹簧垫圈结构简单、成本低廉、适配性强，是螺纹防松方案中最基础也最通用的选择，既可以单独使用实现基础防松，也可配合平垫圈共同使用，分散支承面压力，保护被连接件表面不被螺母压伤。
