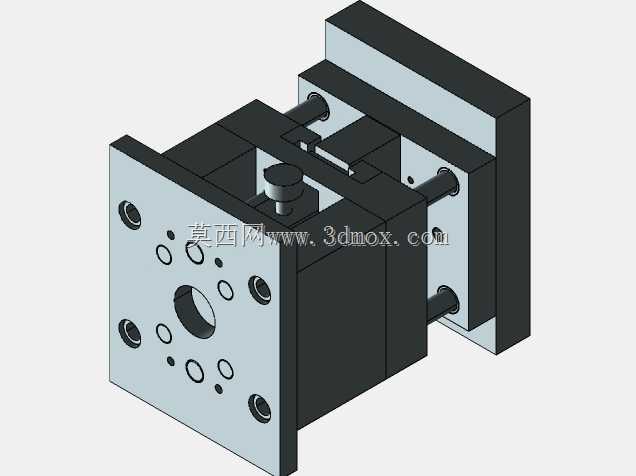

精密注塑分模结构三维设计方案

这套分模结构是注塑成型生产环节的核心工装部件，主要应用于消费电子外壳、小型精密塑料配件、工业塑胶结构件的批量注塑加工场景，适配卧式注塑机的安装工位，承担着熔融塑料型腔填充、制品冷却定型、开模顶出取件的全流程成型功能，是保障塑胶制品尺寸精度、外观质量与生产良率的核心结构载体。整套结构采用标准两板模模架作为基础承载主体，整体布局紧凑规整，安装边界适配常规120吨级注塑机的拉杆间距与模厚安装要求，定模侧预留定位环与浇口套安装位，可直接与注塑机射嘴对位贴合，保证熔融塑料注入过程的密封性与料流稳定性，避免溢料、漏胶等生产异常。动模侧集成了完整的顶出机构安装空间，导柱导套采用对称四角布局，合模过程中可实现精准导向定位，合模精度控制在0.02mm以内，有效避免合模错位导致的型腔碰伤、制品飞边等问题。设计过程中充分考量了注塑生产的实际工况需求，分模面的选取贴合制品的轮廓分型边界，既保证开模时制品能够顺利留于动模侧，便于顶出机构将制品平稳推出，又能最大化减少分模线在制品外观面的残留，提升成品外观质量。模板上的固定孔位采用标准化排布，冷却水道的预留位置环绕型腔区域，可保证成型过程中模温均匀分布，缩短制品冷却周期，提升整体生产效率。结构上的连接螺栓孔、导柱安装孔、顶针过孔均做了同轴度公差约束，各活动部件预留合理的配合间隙，既保证开合模动作顺畅无卡滞，又能避免长期生产过程中的磨损偏移，整套结构兼顾了加工工艺性与装配便利性，模板的外形尺寸经过优化，在满足结构强度要求的前提下尽可能减少模具体积，降低制造成本与注塑机的能耗负载，适配中小批量精密塑胶件的连续化生产需求，可有效缩短模具开发周期，降低生产调试难度。
