机用平口虎钳爆炸结构三维设计

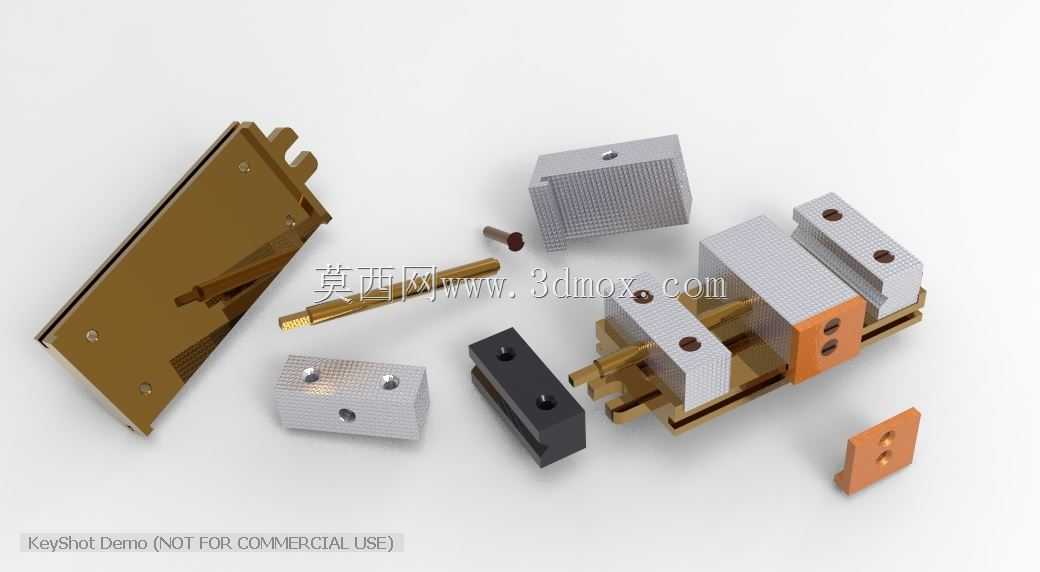

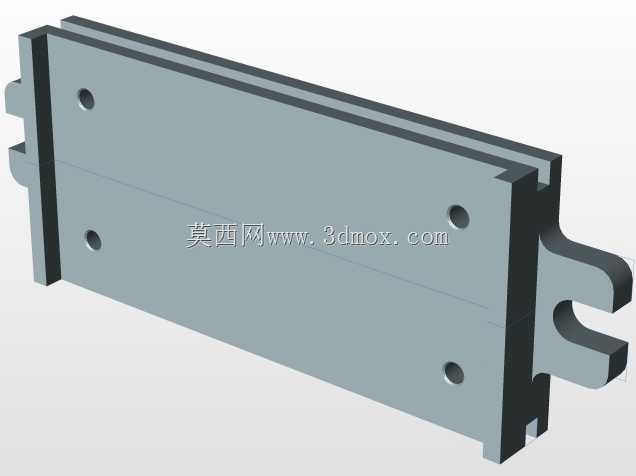

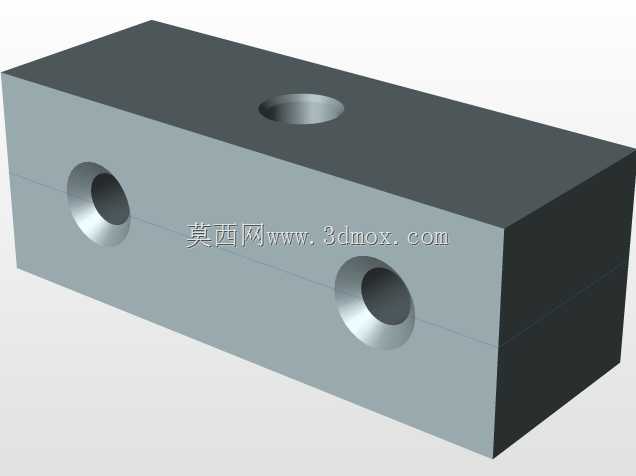

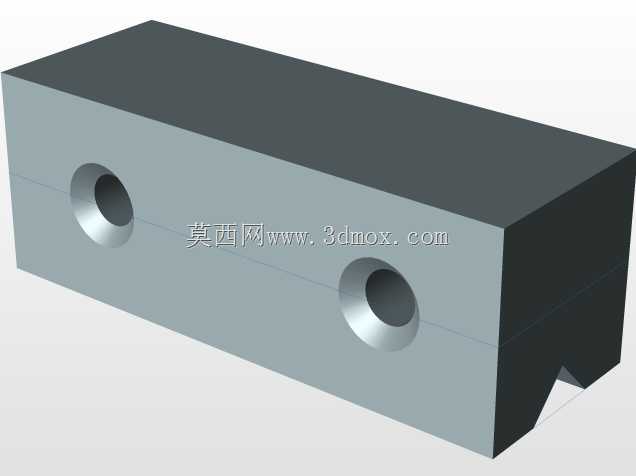

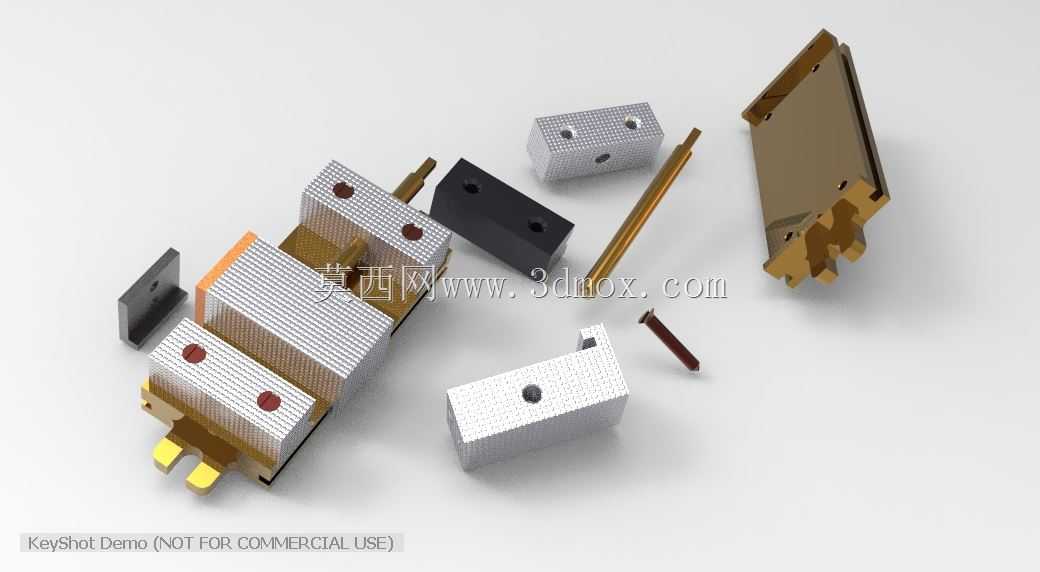

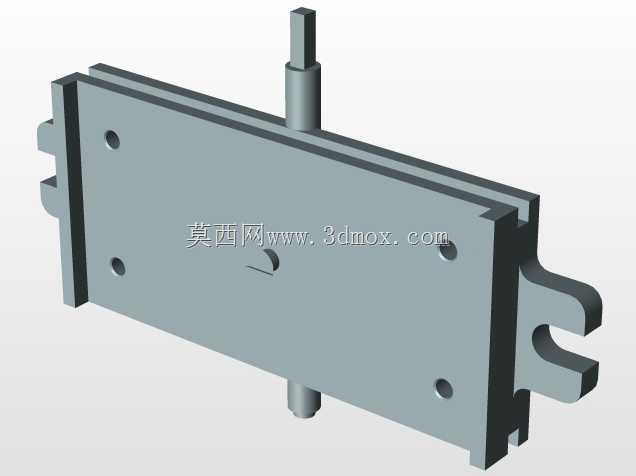

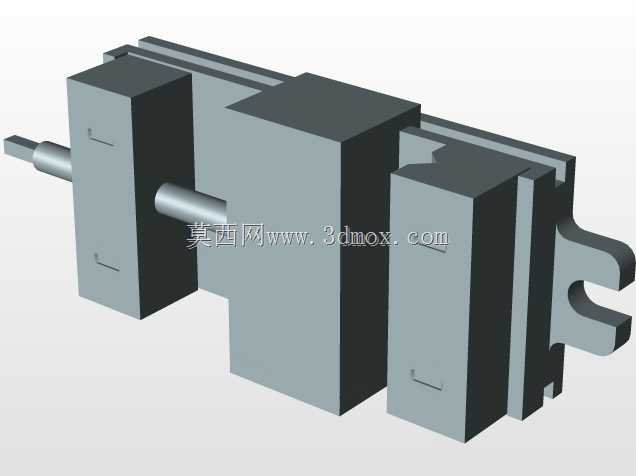

这款虎钳的结构设计完全围绕机加工场景的装夹需求展开，日常在铣床、钻床、磨床的工位上，它承担着工件定位与夹紧的核心作用，能避免加工过程中工件出现位移、振颤，直接影响最终加工精度。从拆解的爆炸视图可以看出，整套结构分为固定钳身、活动钳身、夹紧丝杠、钳口垫块、导向定位块几个核心部分，没有冗余的装饰性结构，所有零件的设计都服务于装夹稳定性与操作便捷性。设计过程中优先考虑了钳身的刚性表现，固定钳身的底座预留了标准的工作台T型槽安装位，安装边界完全适配常规机加工工作台的槽距规格，不需要额外制作过渡连接板就能直接固定，活动钳身的导向行程做了限位设计，避免丝杠超程脱出，钳口部分做了可更换的垫块结构，垫块表面加工有细密的防滑齿纹，夹紧硬质金属工件时能增大摩擦力，夹持软质工件时也可以更换铜质或者尼龙垫块，避免夹伤工件表面。丝杠传动部分采用了梯形螺纹设计，相比普通三角螺纹，传动效率适中且具备自锁特性，夹紧后不会因为加工振动出现松脱，不需要额外加装锁止机构就能保持足够的夹紧力。导向结构采用了双导轨面配合，活动钳身沿着固定钳身的导轨做直线运动，配合间隙可以通过侧面的调整块进行微调，长期使用出现磨损后不需要更换整体钳身，只需要调整镶块就能恢复配合精度，降低了工装的维护成本。整套结构的外形尺寸控制在常规机用虎钳的通用规格范围内，最大开口距离适配常见的中小型零件加工需求，整体重心偏低，安装在工作台上后不会因为夹紧力过大出现倾覆，各个活动部件的边角都做了倒角处理，日常操作时不会划伤操作人员，丝杠的端部预留了标准的扳杆配合孔，使用通用的加力杆就能完成大夹紧力的操作，不需要配套专用工具。在实际生产场景中，这类虎钳除了常规的机加工装夹，也可以配合划线平台做工件划线时的定位固定，或者在钳工装配工位用来固定待装配的小型组件，适用场景覆盖了金工车间的多数基础装夹需求。
