幕棍集成式电机减速机剖视结构设计

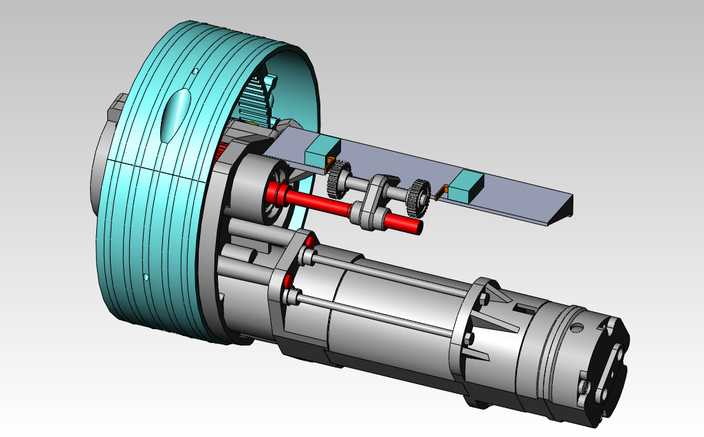

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计的公差配合规范，对每一处装配结构都做了干涉检查，确保各零部件在虚拟装配状态下无错位、无卡滞问题。模型采用剖视展示形式，将外壳做半透明剖切处理，清晰呈现内部各级传动结构的排布逻辑，从输入端的电机转子组件，到中间的平行轴齿轮传动组，再到输出端的动力衔接结构，每一级传动的啮合关系、轴系定位方式都做了精准还原。材质渲染阶段，针对不同零部件的实际工业材质做了区分设置：外部电机壳体采用铸铝哑光金属材质，还原压铸铝件的细腻磨砂质感；内部传动齿轮采用调质钢亮面金属材质，体现机加工齿面的光洁度与金属硬度；传动轴类零件做了镀铬金属质感处理，密封件、绝缘件采用深色橡胶、工程塑料材质，通过材质的色彩与质感差异，让内部结构层次清晰可辨，无需额外标注即可快速区分不同功能的零部件。结构设计上采用电机与减速机一体化集成布局，将驱动电机的输出轴直接与减速机构的第一级主动齿轮相连，省去了额外的联轴器连接结构，大幅压缩了整体轴向尺寸，让整套驱动单元结构更紧凑，适配安装空间受限的幕棍驱动场景。各级齿轮传动的参数经过匹配设计，在保证传动比满足输出转速要求的前提下，优化了齿轮的齿宽、模数参数，平衡传动承载能力与结构体积；轴系采用多组轴承定位，保证传动过程中轴的回转精度，降低运转过程中的振动与噪音。建模过程中对每一个零件都保留了完整的参数化特征，可根据实际使用需求调整传动比、电机功率、输出轴尺寸等参数，快速衍生出适配不同负载、不同安装要求的变体结构，为后续的工程出图、结构仿真、实物加工提供完整的三维数据支撑，整体结构布局合理，传动路径清晰，充分体现了集成式减速驱动单元的紧凑化、轻量化设计思路。
