V型十缸汽车发动机三维结构设计

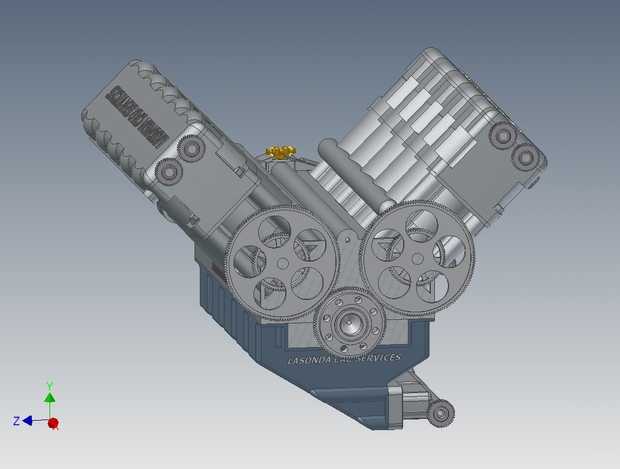

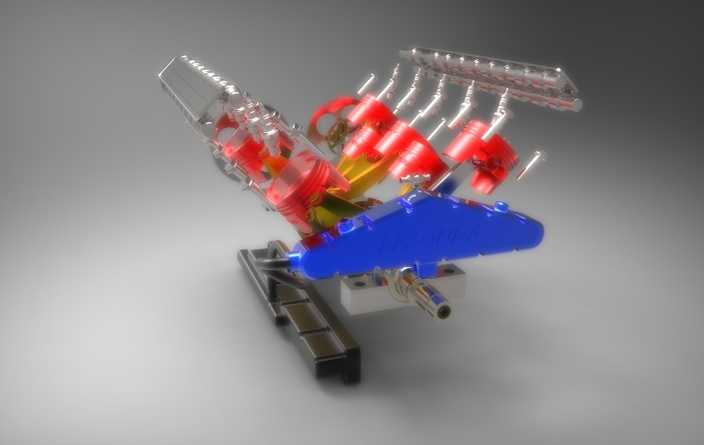

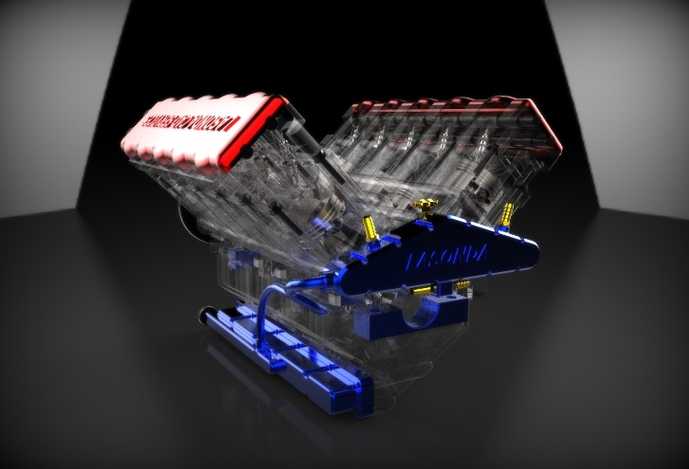

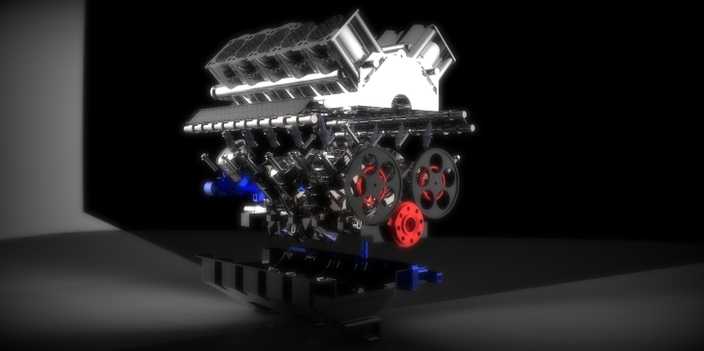

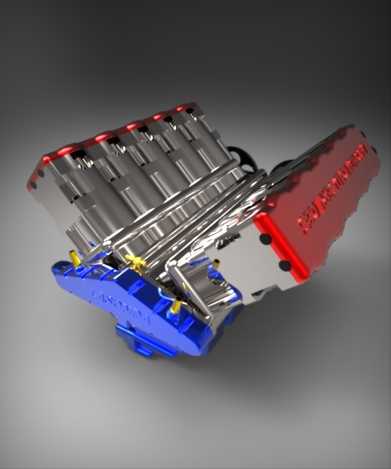

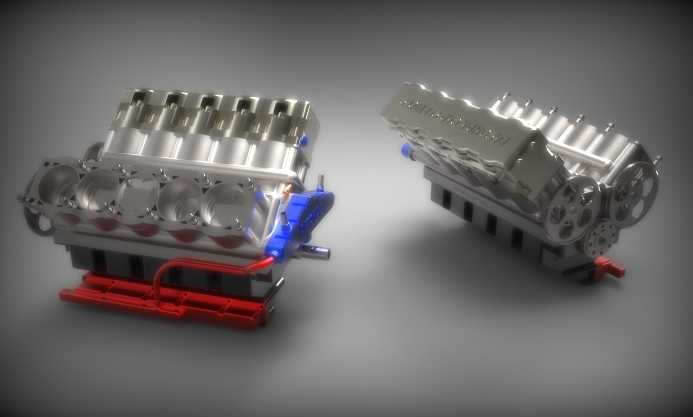

本作品为V型十缸发动机的三维参数化建模成果，建模过程严格遵循内燃机实际结构比例与装配逻辑，完整还原了V10引擎的核心构造特征。建模阶段先以气缸体为基准搭建整体装配骨架，确定两侧气缸的V型夹角参数，保证各缸体排布的空间位置符合真实发动机的布局规范，依次完成气缸盖、活塞组件、连杆机构、曲轴总成的独立建模，每个零部件的尺寸参数都参考量产V10发动机的通用设计标准，对活塞环槽、连杆轴颈、曲轴平衡块等细节结构做了精细化处理，确保各运动部件之间不存在干涉问题。传动端的带轮结构采用多轮系布局设计，还原了正时传动系统的带轮啮合关系，带轮上的减重孔、辐条结构都按照真实机械加工工艺要求设计，既保证结构强度也符合轻量化设计思路。模型的外观部分对发动机两侧的附属组件做了完整呈现，一侧的电控单元壳体做了表面防滑纹理与标识区域的细节刻画，另一侧的进气歧管采用阵列式排布设计，清晰展现了多缸发动机的进气通路结构，油底壳部分做了加强筋结构与标识区域的建模，还原真实发动机的壳体强化设计。材质渲染阶段针对不同零部件做了差异化材质分配：发动机主体壳体采用铸铝哑光材质，还原铝合金铸件的磨砂金属质感；传动带轮采用亮面钢材材质，表现机加工金属件的光泽感；密封胶条、传动皮带采用橡胶哑光材质，区分金属与非金属部件的视觉差异；顶部的加注口部件采用黄铜金属材质，突出小部件的材质对比。整体装配采用自下而上的建模思路，先完成单个零件的参数化建模，再按照实际装配关系添加配合约束，保证曲轴转动时可带动连杆、活塞完成对应往复运动的运动逻辑，清晰展现V10发动机的动力传递路径，模型结构完整，细节丰富，可用于内燃机结构教学、动力总成方案展示等场景。
