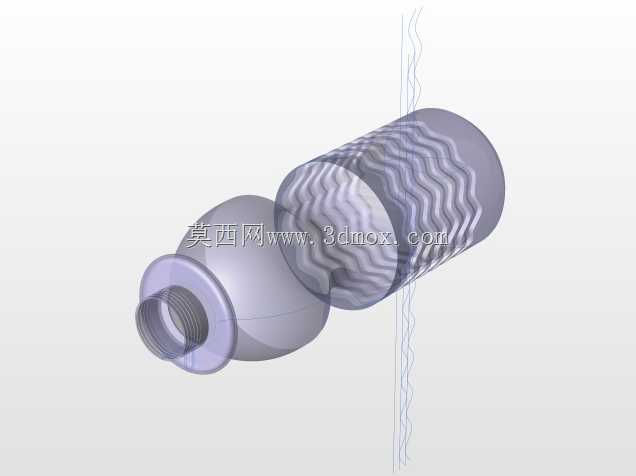

波特尔表面处理用消音过滤筒体结构

该结构件主要应用于表面处理作业的流体输送末端环节，适配各类需要对气液混合介质进行稳流、消音与初级过滤的作业场景，常见于喷砂、抛丸等表面处理设备的介质回流管路，也可配套在湿式除尘、表面清洗设备的排气排液端口，能够有效降低介质高速流动产生的紊流噪音，同时拦截介质中裹挟的大颗粒杂质，避免杂质回流损伤核心动力部件。从实际用途来看，该部件串联在管路系统中，一端通过外螺纹结构与上游管路快速对接，安装时无需额外定制转接法兰，可直接适配常规工业管路的标准螺纹规格，另一端对接下游的介质回收或排放管路，在介质流经的过程中，依靠内腔的特殊波纹结构打散高速介质的直线流道，将集中的紊流拆分为多股缓流，从而降低流体冲击管壁产生的振动与噪音，同时波纹结构形成的折流面可以让介质中裹挟的大颗粒杂质在折流处沉降，避免杂质直接进入下游的泵体或阀组造成卡滞磨损。在设计思路上，整体采用分段式腔体结构，靠近接口端为球形缓冲腔，能够在介质刚进入部件时完成第一次扩容减速，降低介质的初始流速，后续衔接的波纹柱形腔体为核心功能段，波纹的起伏深度经过流道仿真验证，既能够保证足够的折流消音效果，又不会产生过大的流阻影响介质的正常输送效率，腔体壁面采用等厚设计，在保证结构强度的前提下尽可能控制整体重量，降低管路挂载的承重负担。外形尺寸方面，整体轴向长度适配常规工业管路的安装间距，最大外径不超过常规同通径管路接头的1.2倍，安装时无需额外扩大管路排布空间，两端的螺纹接口采用标准工业管螺纹规格，安装边界可兼容现有管路的固定支架位置，不需要对原有管路布局进行改造即可直接替换原有普通接头部件，安装后不会与周边的管路、支架产生干涉，日常维护时只需将部件从螺纹处拧下，清理内腔沉降的杂质即可重复使用，维护操作简便，不需要额外的专用工具。
