带法兰安装座的弯型排气连接管道结构

这类弯型排气连接管道，主要应用在内燃机排气系统、工业通风排气回路、小型动力设备的排气导出场景中，核心作用是在两个存在空间错位的法兰接口之间，建立平滑的气流通路，避免管路直连产生的装配应力，同时引导废气按预设路径流向指定的排放或处理端。从实际使用场景来看，这类弯头常出现在小型发电机组排气段、工程机械辅机排气支路、车间局部排风系统的管路转向位置，相比直角弯头，其平滑过渡的弯曲弧度能大幅降低气流通过时的局部阻力，减少排气背压对动力设备输出效率的影响，也能削弱高速气流冲击管壁产生的振动与噪音。

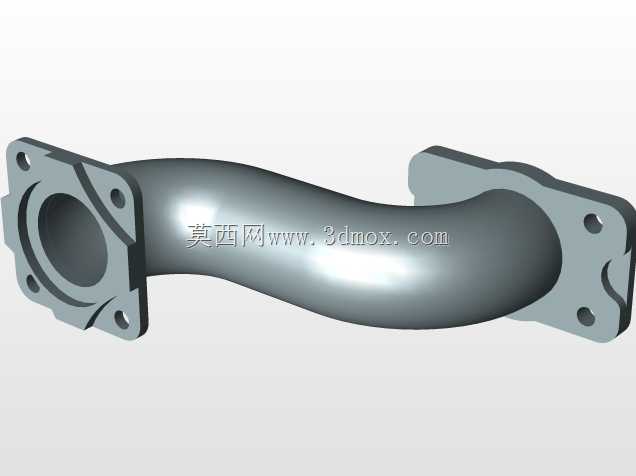

设计层面首先要匹配两端安装接口的位置公差，两端的方形法兰座预留了四个螺栓安装孔，孔位的同轴度、法兰端面的平面度都需要严格控制，安装时法兰端面需配合密封垫片使用，避免高温废气从连接缝隙泄漏。管身的弯曲弧度并非随意设定，需要根据两端接口的中心距偏移量、安装空间的边界限制做曲率调整，既要保证管路弯曲段的内壁平滑无突变，避免气流在弯折处形成涡流积碳，也要控制管身的整体外轮廓尺寸，防止安装时与周边的线束、支架、设备壳体产生干涉。

从结构特性来看，管身采用等通径设计，整个流道的截面面积保持一致，不会因为管路弯折出现通径缩窄的问题，能保证废气流量稳定。两端的法兰座与管身采用一体化结构设计，相比焊接拼接的结构，不存在焊缝腐蚀、焊缝开裂的隐患，长期在高温排气环境下工作的结构稳定性更好。安装边界方面，需要提前核算两端法兰的安装面间距、法兰螺栓孔的分布圆尺寸，同时预留出螺栓拆装的操作空间，弯头弯曲段的外侧要与周边零部件保留足够的热膨胀间隙，避免设备运行时管路受热伸长挤压周边部件。在做管路排布设计时，这类弯头可以替代多段直管道加直角接头的组合方案，减少管路的连接节点，降低整个排气回路的泄漏风险，同时压缩管路占用的安装空间，让整体设备的布局更紧凑。
