六角结构表面处理杯结构设计

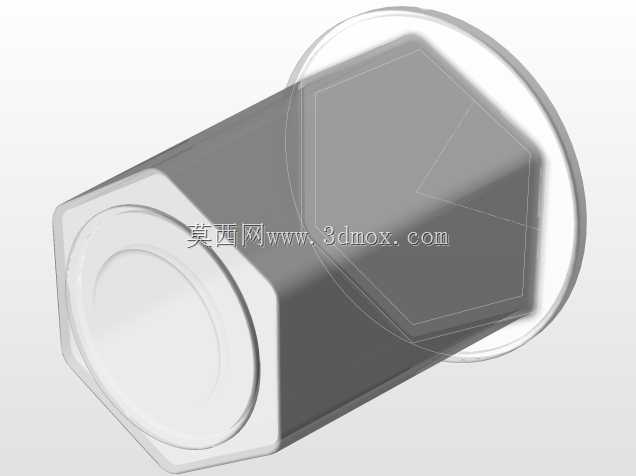

在表面处理工序的工装配套体系中，这类带六角结构的杯状构件常被用于小型工件的浸泡、钝化、电泳前预处理等作业场景，区别于常规敞口容器，其结构设计完全围绕工位适配、工件限位、操作便利性三个核心维度展开。从实际产线使用来看，这类杯体多配合表面处理线的挂具、振荡槽使用，六角形的外壁结构并非造型装饰，而是为了匹配工位上的限位卡槽，避免杯体在槽液振荡、工件翻动过程中出现周向转动，保证杯体与槽体上的导流孔、补液口始终对位准确，减少槽液紊流对工件处理均匀度的影响。杯体的敞口端做了加厚翻边处理，翻边的外径尺寸略大于杯身主体，一方面是为了适配挂具上的承托卡口，安装时直接将杯体卡入卡口即可完成固定，无需额外的紧固件锁紧，换型时可直接取放，适配多批次小批量工件的快速切换作业；另一方面翻边结构可提升杯口的结构强度，避免长期接触酸碱槽液、反复取放过程中出现杯口变形，延长工装的实际使用寿命。杯身内部的容纳腔做了圆角过渡处理，所有转角位置均未设置尖锐直角，可减少槽液残留、工件沉渣在转角处的堆积，日常维护时只需用高压水枪冲洗即可完成清洁，无需额外的掏挖清理，降低工位维护的工时消耗。从安装边界来看，杯体的六角对边尺寸需与工位卡槽的内宽保持0.2-0.5mm的间隙，既保证取放顺畅，又避免间隙过大导致杯体晃动；杯体的总高度需低于槽液的最低液位线5mm以上，保证放入杯内的小型工件可完全浸没在槽液中，不会出现局部暴露导致的处理膜层不均问题。杯底位置做了内凹的定位止口，可与工位下方的顶升机构对位，当工序完成后，顶升机构可直接将杯体从卡口中顶起，方便操作人员取走完成处理的工件，无需伸手进入槽液区域操作，提升作业安全性。设计过程中需重点考量壁厚的均匀性，这类杯体多采用耐酸碱的非金属材质加工，壁厚不均会导致长期接触槽液后出现变形翘曲，六角边的直线度公差需控制在0.1mm以内，保证与卡槽的配合精度；杯壁上可根据实际处理工艺的需求开设不同孔径的沥液孔，沥液孔的位置需避开工件的放置区域，避免工件卡入孔内，同时保证提起杯体时槽液可在3秒内完全沥净，减少槽液的交叉污染。
