行星减速齿轮组内部结构三维设计

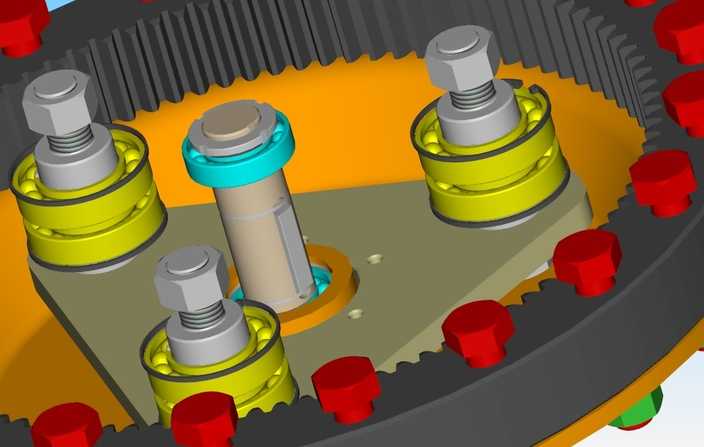

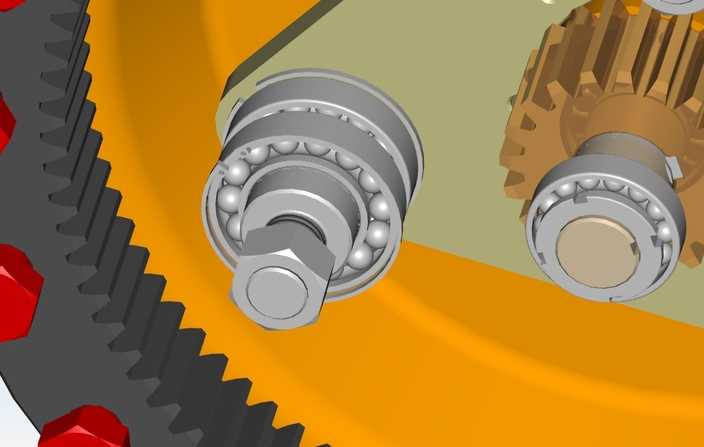

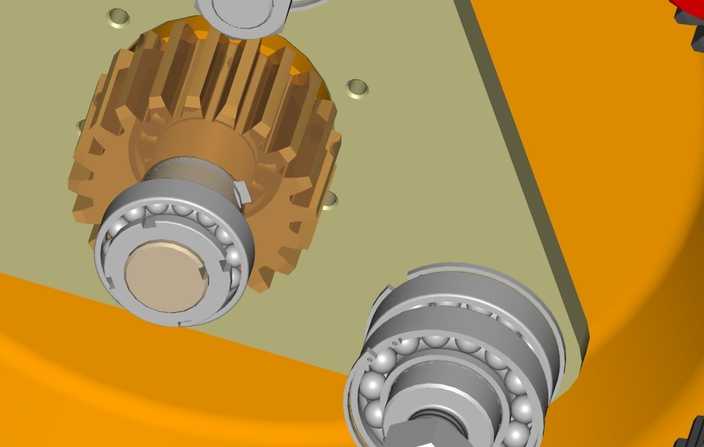

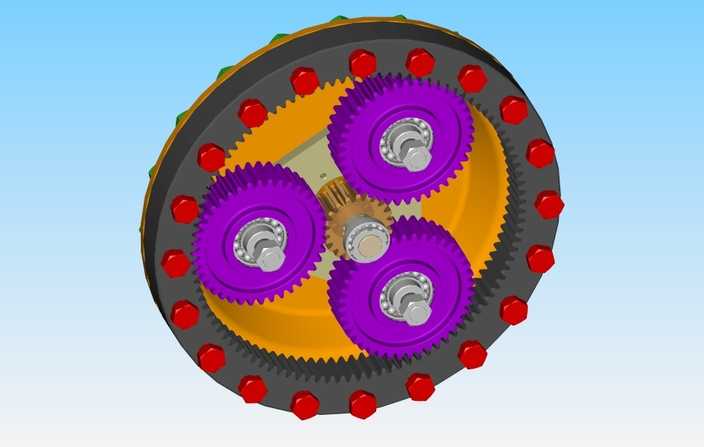

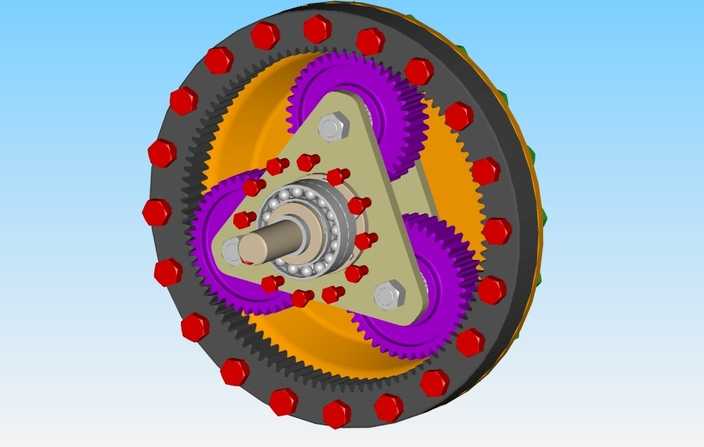

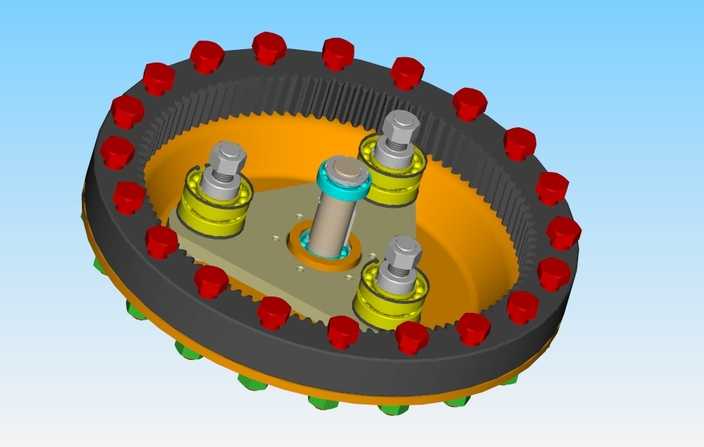

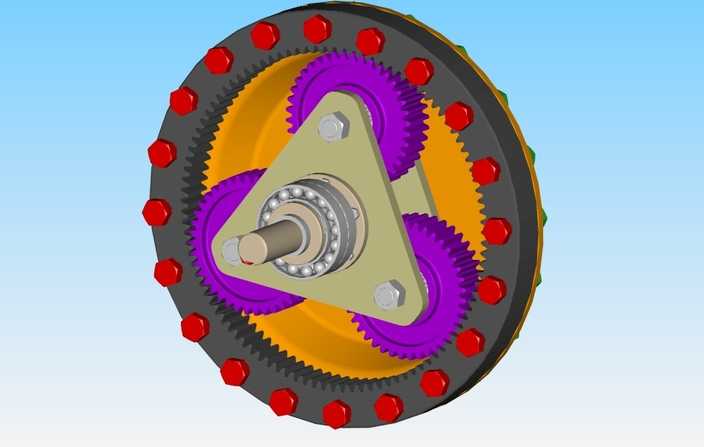

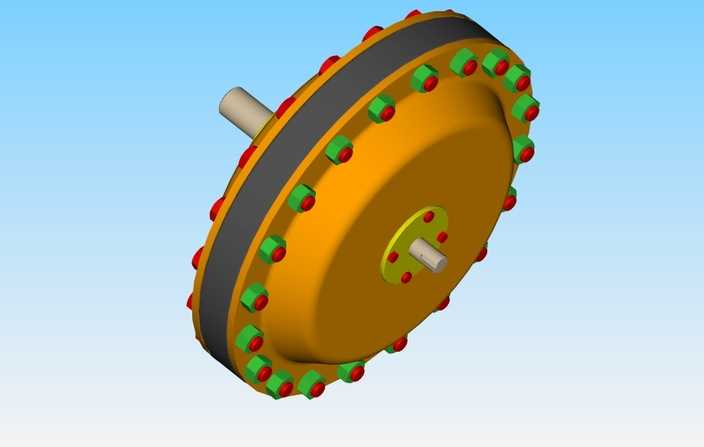

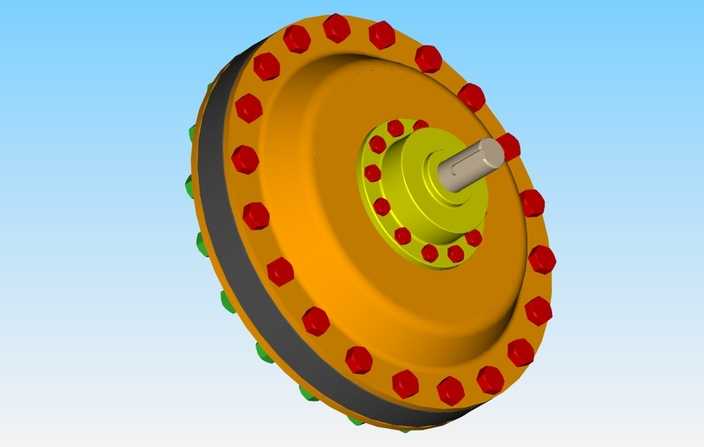

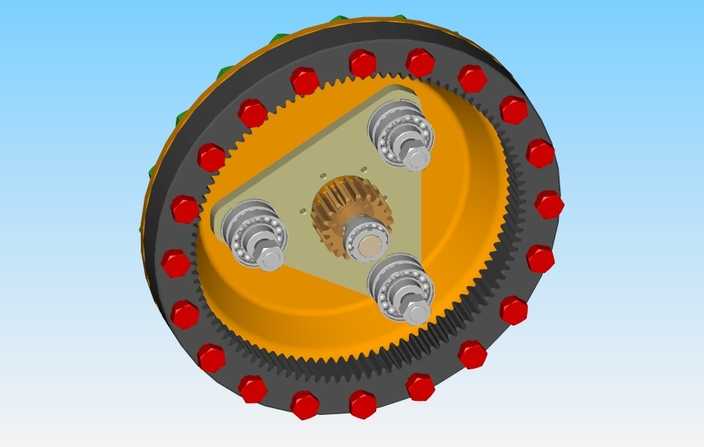

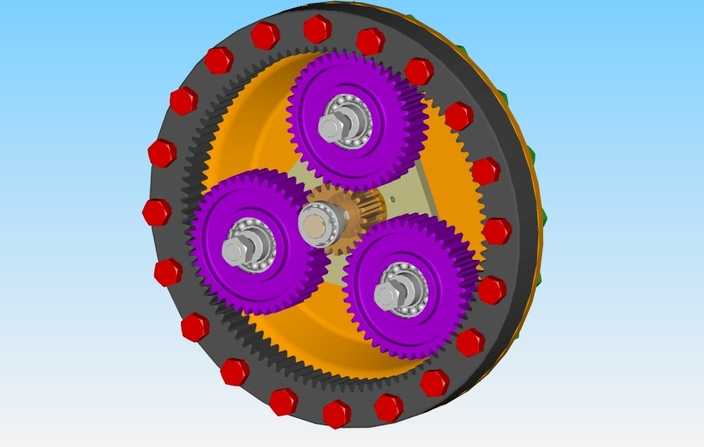

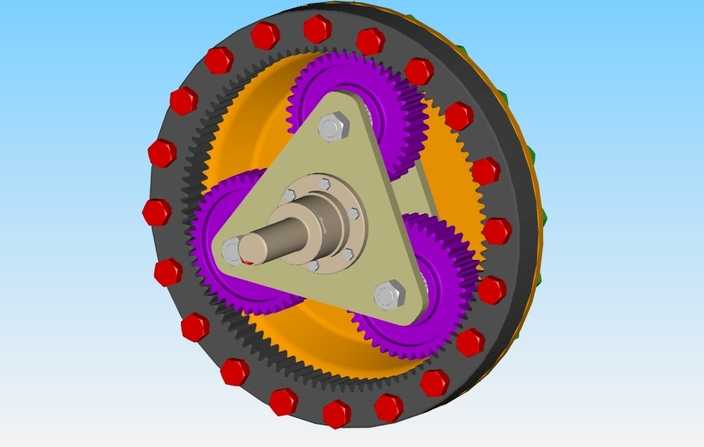

本作品为行星减速齿轮组的三维建模设计，整体围绕行星轮系的传动原理完成全参数化建模，完整还原了行星减速机构的内部装配结构。建模过程中首先依据给定的传动比参数完成核心齿部参数计算，确定太阳轮、行星轮、内齿圈的齿数匹配关系，其中传动齿轮齿数为20，内齿圈齿数为40，可实现6倍的传动减速比，满足小输入扭矩大输出扭矩的传动需求。模型完整构建了内齿圈、四个行星轮、行星架、太阳轮输入轴等核心传动部件，同时还原了行星轮的安装支撑结构：每个行星轮配套设计了带保持架的滚动轴承结构，通过六角螺栓与锁紧垫片将行星轮轴固定在行星架基板上，轴承外侧设计有黄色密封挡圈结构，其中一根行星轮轴额外设计了青蓝色轴向定位套，用于区分装配定位基准。内齿圈外侧设计了周向均布的红色内六角紧固螺栓，用于实现内齿圈与外部壳体的刚性连接，行星架基板做了轻量化的切边处理，在保证结构强度的前提下降低整体重量。材质渲染阶段针对不同部件做了区分处理：齿圈与行星架基体采用灰铸铁材质表现，呈现哑光深灰金属质感；螺栓、轴类零件采用合金结构钢材质，做了轻度金属反光处理；轴承密封圈采用耐油橡胶材质，呈现半哑光的明黄色质感；紧固螺栓头部做了红色氧化涂层效果，与周边金属部件形成清晰视觉区分；输入轴表面做了浅米色氧化处理，定位套采用亮青色工程塑料质感，各部件材质区分清晰，便于直观识别装配层级。结构设计上严格遵循行星轮系的均布原则，四个行星轮沿太阳轮周向90度均匀排布，保证传动过程中载荷均匀分配，降低单齿啮合受力，提升机构整体承载能力与运行稳定性。各啮合齿面做了标准渐开线齿形建模，保证齿面啮合的贴合度，还原真实齿轮传动的接触状态，所有装配部件均保留了合理的装配间隙，符合实际机械加工与装配的公差要求，可直接用于传动原理演示、结构校核以及后续的工程图导出工作。
