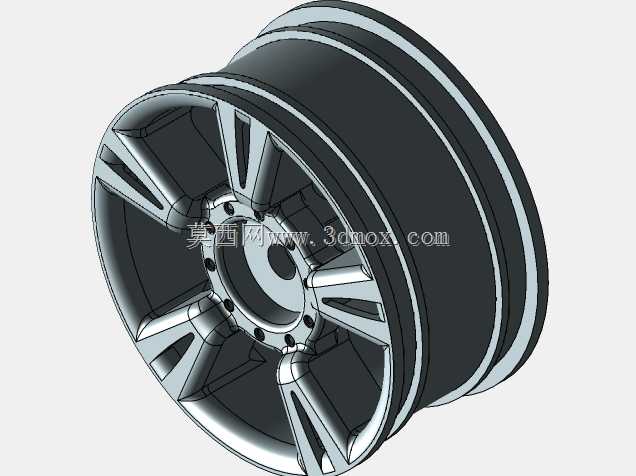

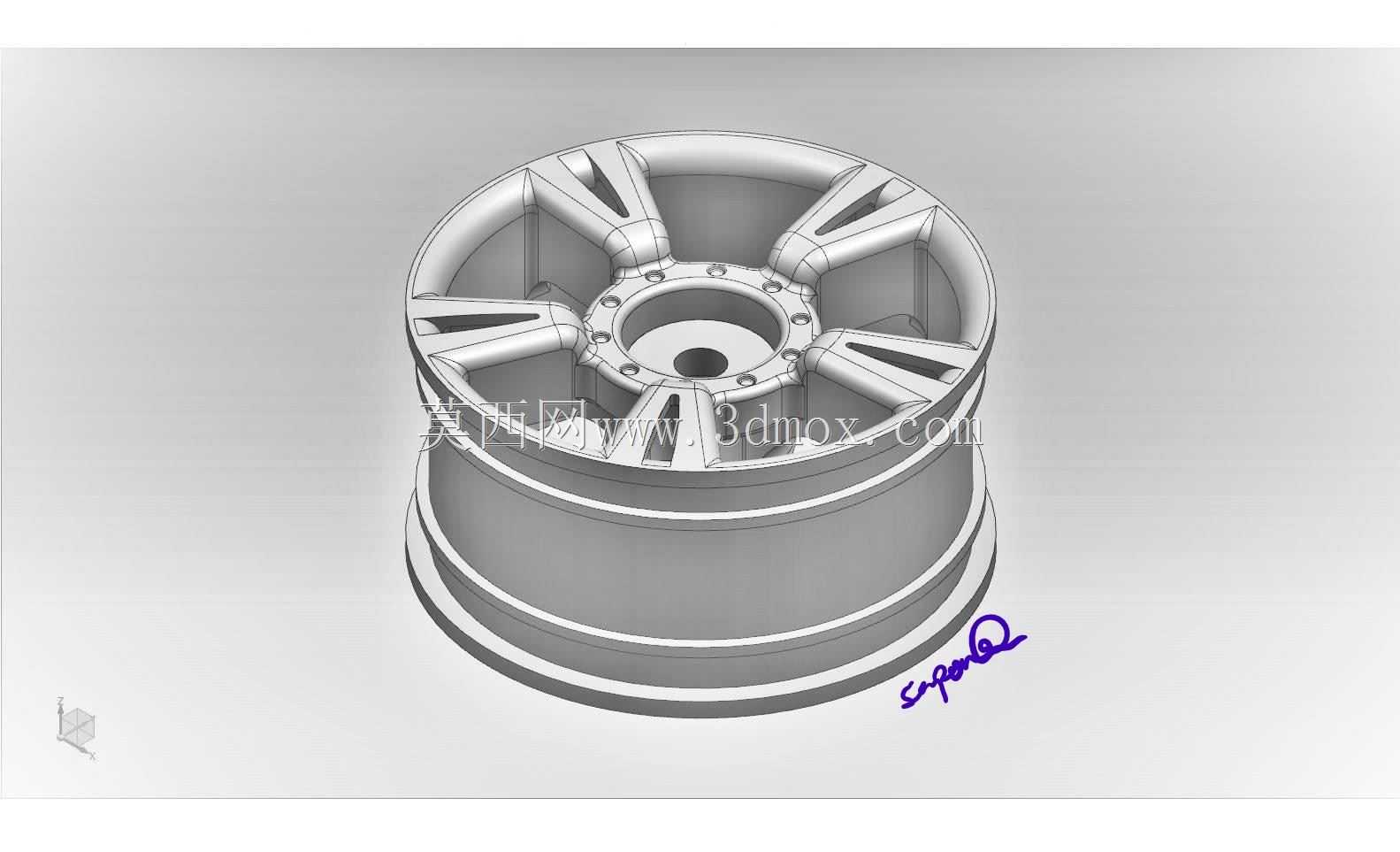

乘用车多辐条铝合金轮毂结构设计

该轮毂作为汽车行走系统的核心承载部件，主要应用于民用乘用车辆的底盘行走机构，承担连接车轴与轮胎、传递整车驱动力与制动力、承载车身整备质量与行驶动载荷的核心作用，适配常规铺装路面行驶的家用SUV与轿车车型，可匹配对应尺寸的真空子午线轮胎，满足日常城市通勤、城际高速行驶等常规工况的使用需求。在实际装车场景中，轮毂通过中心定位孔与车轴轴头精准配合，依靠周向均匀分布的螺栓孔实现与轮毂轴承座的刚性连接，轮辋部分的胎圈座结构可与轮胎胎圈紧密贴合，保证充气后的密封性能，避免行驶过程中出现轮胎漏气、滑脱的风险。设计过程中优先兼顾结构强度与轻量化需求，采用多辐条对称式布局，每根辐条的截面采用渐变式厚度设计，靠近轮毂中心的安装盘位置厚度更大，可有效分散螺栓连接点的集中应力，向轮辋延伸的位置逐步收窄厚度，在保证辐条抗弯曲、抗冲击强度的前提下，尽可能降低轮毂整体的转动惯量，减少车辆起步、制动过程中的能量损耗，同时也能降低非簧载质量，提升底盘悬架的响应速度，优化车辆行驶的操控稳定性。轮毂的轮缘位置采用凸起式加强结构，可在轮胎受到侧向挤压时提供足够的支撑力，避免轮胎脱圈，同时也能在低速刮蹭路沿时减少轮辋本体的变形损伤。中心安装区域预留了气门嘴安装位，可适配常规卡扣式轮胎气门嘴，满足轮胎充气、胎压监测模块的安装需求。整体外形采用流线型辐条造型，在车辆行驶过程中可引导气流穿过辐条间隙，对刹车卡钳与刹车盘起到辅助散热的作用，减少长时间制动导致的刹车热衰减问题，提升制动系统的工作可靠性。安装边界方面，中心孔直径、螺栓孔分布节圆直径、轮辋宽度与偏距参数均参考主流家用车型的安装标准设计，可直接适配对应参数的车型安装，无需额外加装转接法兰，轮辋的直径尺寸匹配常规17寸家用车轮胎规格，胎圈座的角度与直径公差符合行业通用标准，可保证与轮胎装配后的同轴度，减少高速行驶时的车轮抖动问题。
