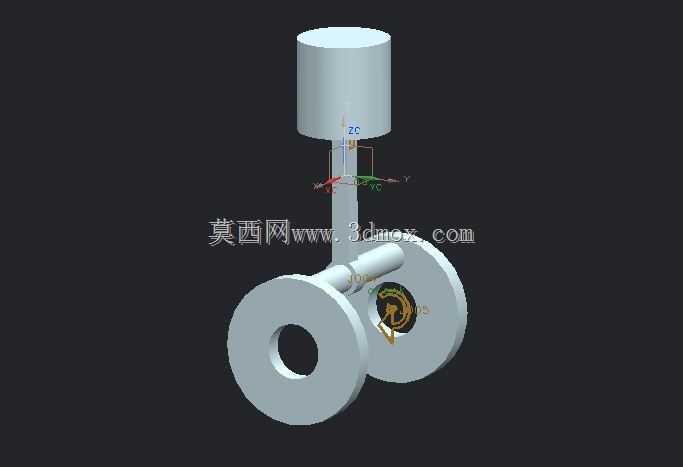

曲柄活塞运动机构简易仿真结构

该结构是机械传动领域极为经典的曲柄活塞运动单元，核心应用场景覆盖内燃机动力输出、往复式泵体驱动、小型冲压设备动力端等需要将旋转运动与直线往复运动相互转换的工况，是动力传递环节中承担运动形式转换的核心基础结构。在实际工业应用中，这类结构是内燃机、空压机、柱塞泵等设备的核心传动骨架，通过曲柄的连续回转带动连杆摆动，最终驱动活塞沿固定轴线做规律往复运动，完成动力的传递与运动形式的切换，可适配小功率动力传输、教学演示、原理验证等多种使用场景。从功能特性来看，该结构简化了非必要的复杂细节，完整保留了曲柄活塞机构的核心运动逻辑：双轮式曲柄结构提供稳定的回转支撑，中部连杆通过铰接结构分别连接曲柄偏心端与活塞下端，可顺畅传递回转力矩，上部圆柱活塞沿垂直方向做直线往复，运动过程无卡滞，能够直观展现曲柄转角与活塞位移的对应关系，清晰呈现死点位置、行程变化等经典机构特性。在设计思路上，该结构优先保障运动逻辑的准确性，省略了密封件、紧固件、润滑结构等附属部件，将核心的铰接副、运动副做了清晰的结构表达，各部件的连接位置符合曲柄连杆机构的运动学要求，曲柄偏心距、连杆长度、活塞导向段的比例经过合理匹配，确保运动过程中连杆摆角处于合理区间，避免出现运动干涉或传动效率过低的问题。从外形与安装边界来看，整体结构采用立式布局，上部活塞为等直径圆柱结构，可适配对应内径的缸体导向安装，下部双轮曲柄的同轴孔为动力输入位，可外接驱动轴实现动力输入，整体结构的横向占用空间由双轮曲柄的直径决定，纵向占用空间随活塞运动行程在最小与最大高度间变化，安装时仅需要固定曲柄的回转支撑位、为活塞提供垂直方向的导向约束即可完成装配，无需复杂的配套安装结构，既可以作为独立的原理演示单元使用，也可以在此基础上拓展缸体、气门、供油等附属结构，拓展为完整的动力设备模型。
