三叶轴流风扇叶片结构三维设计

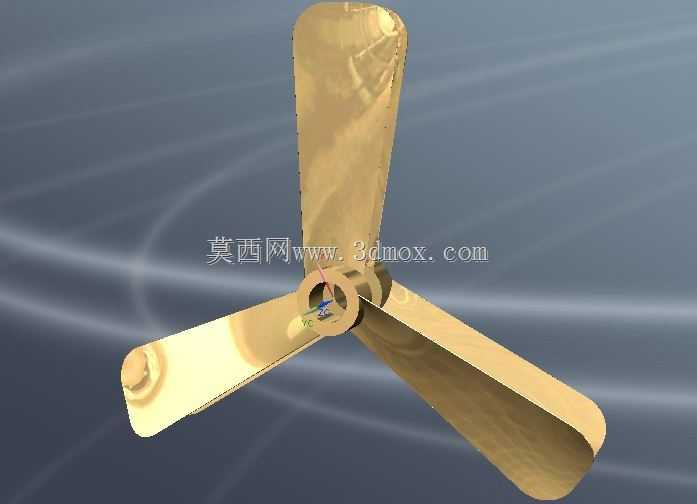

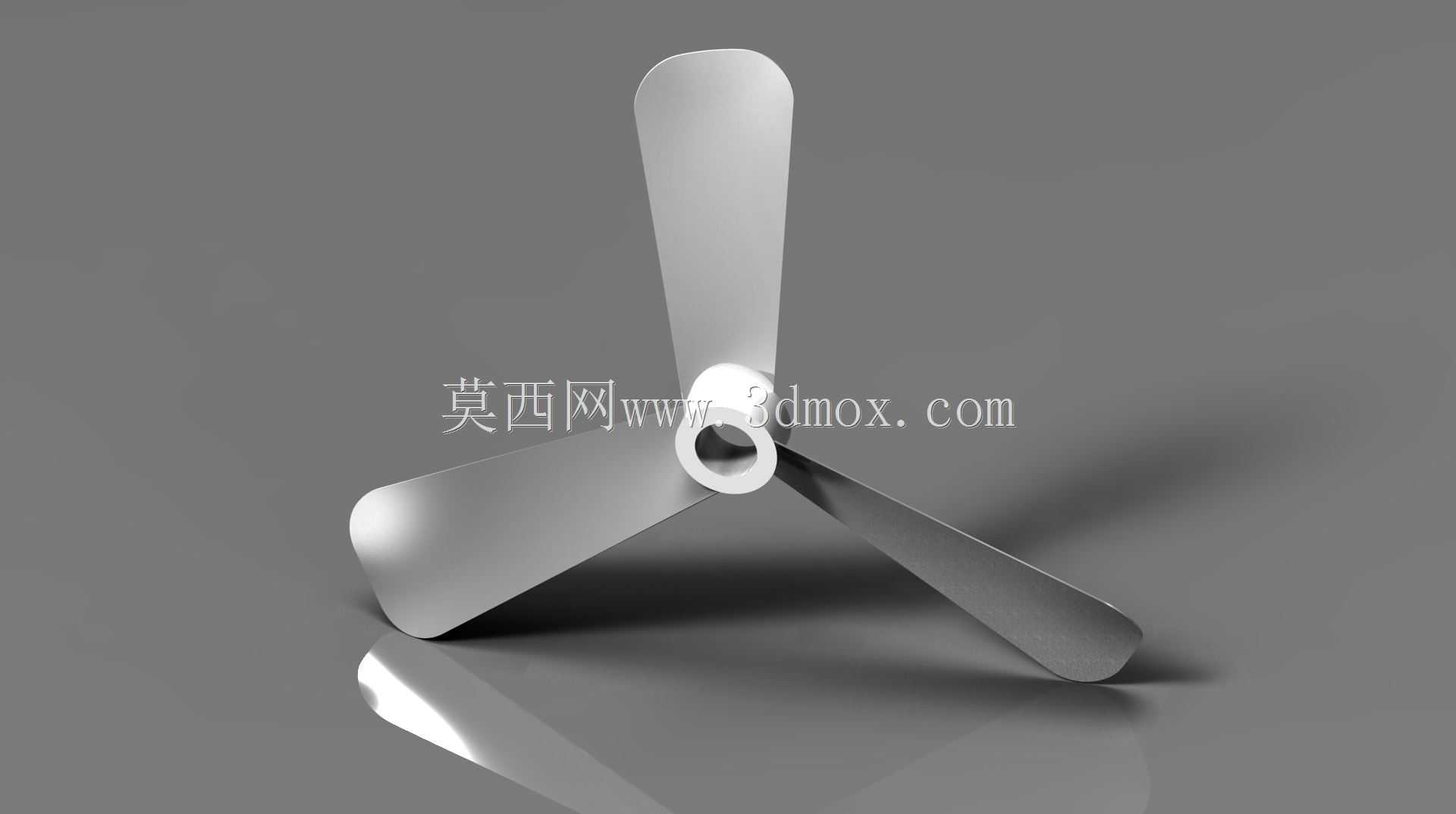

　　在通风散热、空气循环类设备的结构设计中，风扇叶片是直接决定气动效率、运行噪音与送风覆盖范围的核心执行部件，这类三叶结构的轴流风叶，广泛适配家用吊扇、工业岗位送风设备、小型风冷散热机组、设备舱通风循环等多个场景，不同场景下对叶片的弦长分布、扭转角度、叶根安装强度的要求存在明显差异，建模过程中需要结合实际安装边界做针对性的参数调整。从结构功能来看，该叶片采用等距三叶片布局，相邻叶片夹角为120度，这种布局的优势在于动平衡调校难度低，运转过程中径向受力均匀，相比两叶结构能在相同转速下获得更大的送风量，相比四叶及以上结构又能有效降低风阻损耗、减少叶片与空气摩擦产生的高频噪音。

　　叶片整体采用从叶根到叶尖逐渐收窄的翼型截面，沿叶片展向设置连续变化的扭转角，靠近轮毂的叶根部分安装角更大，能够在轮毂周边低线速度区域保证足够的气流推动能力，叶尖部分安装角逐步减小，匹配叶尖更高的圆周线速度，避免叶尖区域气流攻角过大产生涡流损耗，同时叶尖做了圆弧过渡处理，减少叶尖涡的产生，降低运转过程中的气动噪音。设计过程中首先需要确定轮毂的安装接口尺寸，该模型的轮毂中心设置有与驱动轴匹配的安装孔位，孔位周边预留了紧固件安装的定位结构，叶根与轮毂的衔接位置做了大圆角过渡，避免应力集中导致长期运转过程中叶根出现疲劳断裂，整个叶片的壁厚采用均匀渐变设计，叶根位置壁厚更大以保证结构强度，叶尖位置适当减薄控制整体重量，降低驱动电机的启动负载。

　　从安装边界来看，叶片的旋转外径需要匹配对应设备的防护网罩或者安装腔体的内径，预留足够的安全运转间隙，避免运转过程中叶片与周边结构发生刮蹭，轮毂的轴向定位尺寸需要与电机输出轴的轴伸长度匹配，保证锁紧结构能够完全固定叶片，不会出现轴向窜动。实际应用中，这类金属材质的三叶风叶多用于对结构强度要求较高的工业通风场景，相比塑料风叶拥有更好的耐高温性能与抗老化能力，能够在较高转速下长期稳定运行，建模时需要重点关注叶片翼型的曲面连续性，保证整个叶片表面光滑无突兀折角，避免曲面不连续导致的气流分离，影响送风效率同时增加异常噪音。

　　在动平衡设计层面，三叶片的布局本身具备较好的平衡基础，建模时需要保证三个叶片的外形尺寸、重量分布完全一致，减少后续实际生产过程中的动平衡校正工作量，叶尖位置可以根据实际需求预留平衡块安装位，方便生产装配时做精细的动平衡调整。针对不同的送风距离要求，还可以在该模型基础上调整叶片的展向扭转角度分布，比如需要远距离送风的场景可以适当增大整体安装角，提升风压输出，需要大覆盖范围近距离送风的场景可以适当减小安装角，提升风量输出的同时降低运转噪音。叶根与轮毂的连接结构设计需要考虑拆装维护的便捷性，定位结构要保证叶片安装后角度一致，避免安装错位导致的动平衡失效，轮毂中心的安装孔需要根据适配的电机轴径做公差匹配，既要保证装配顺畅，又要避免间隙过大导致运转过程中出现偏心振动。
