NX环境下人体工学光学鼠标结构设计

　　日常办公与工业操控场景中，光学鼠标是桌面人机交互的核心输入终端，区别于早期机械滚轮结构，光学定位方案无需接触式传动部件，在各类非强反光桌面均可实现稳定光标追踪，适配CAD绘图、三维建模操作、日常文档处理等多类使用需求，长时间握持状态下的外形贴合度直接决定操作疲劳度，也是这类手持输入设备结构设计的核心考量点。

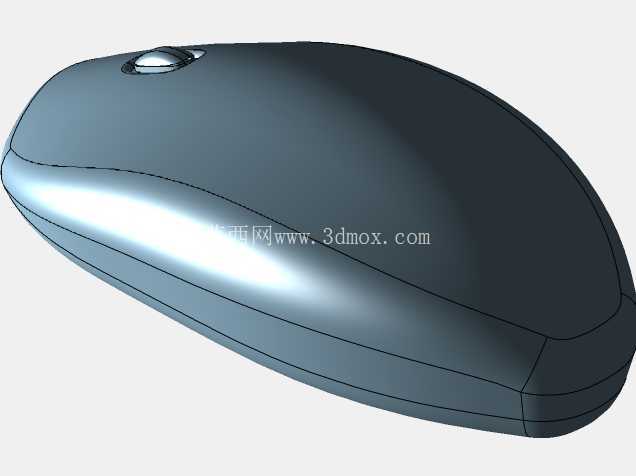

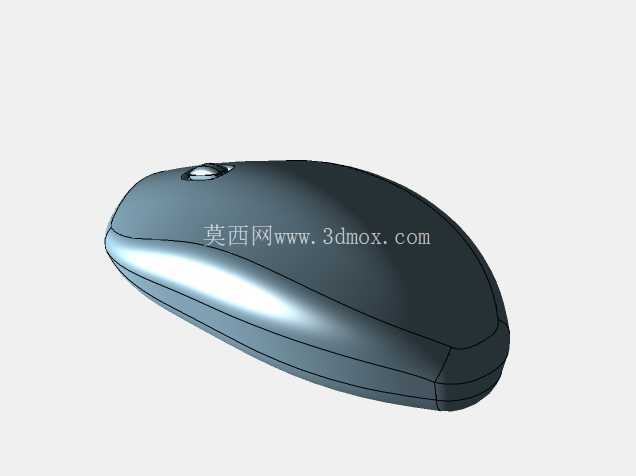

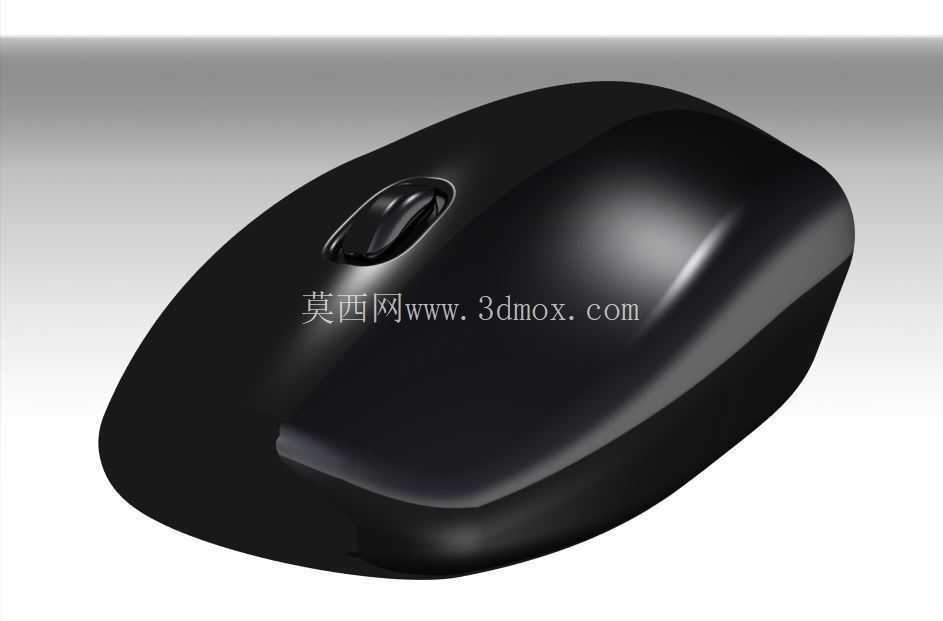

　　这款光学鼠标的整体曲面采用连续G2过渡构建，上壳曲面从掌心承托区域向左右按键区域逐步收窄，拇指承托侧做了内凹弧度处理，无名指与小指放置区域做了微抬的承托边，避免握持时手指与桌面直接摩擦，左右按键与上壳采用一体化薄壁结构设计，按键触发区域做了局部减薄处理，保证按压行程控制在0.8-1.2mm区间，触发反馈清晰无松垮感，滚轮安装位置位于按键中缝靠前区域，高度突出上壳表面3mm，滚动时带段落阻尼感，适配中指点按操作的自然姿态，无需刻意挪动手指即可完成滚轮操作。

　　结构设计阶段首先确定核心安装边界：整体长度控制在118mm，最大宽度62mm，掌心承托区域最高处高度38mm，适配国内成年用户17-21cm掌长的握持需求，兼顾趴握与抓握两种主流使用姿态。内部安装空间预留了光学定位模组、PCB控制板、电池仓（无线版本可兼容单节AA电池安装）、微动开关的固定位，光学透镜安装孔位位于鼠标底部中心靠前12mm位置，与桌面工作距离保持在2.4mm，保证光学采样率稳定，底部脚贴槽位分布在前后四个角，采用弧形槽设计，粘贴0.6mm厚特氟龙脚贴后，滑动时与桌面接触均匀，不会出现卡涩或晃动问题。

　　曲面构建过程中先绘制主视、侧视、俯视三个方向的控制轮廓线，通过网格曲面生成基础曲面后，反复调整控制点位置，模拟真实握持时的掌心压力分布，避免出现局部棱角硌手的问题，左右侧裙的弧度根据手指自然弯曲的形态做偏移处理，握持时手指与侧裙的接触面积达到85%以上，分散局部压力，长时间操作不会出现局部压痛。上壳与底壳的配合采用卡扣加螺丝的固定方式，卡扣分布在壳体四周，螺丝孔位隐藏在脚贴下方，保证外观面无外露螺丝孔，整体外观简洁流畅。

　　实际使用场景中，这类曲面造型的光学鼠标在三维建模操作时，手腕可以自然搭在鼠标尾部承托区，无需悬空手腕即可完成大范围光标移动，按键触发力度控制在60-70g，长时间点击操作不会造成手指酸胀，光学定位模组支持800/1200/1600DPI三档切换，适配不同显示分辨率的屏幕操作需求，在普通木质桌面、树脂鼠标垫、布面鼠标垫上均可实现无跳帧追踪，底部透镜周围做了挡光筋设计，避免环境杂光进入光学采样区影响定位精度。

　　结构细节处理上，滚轮两侧做了橡胶防滑圈，表面增加细密防滑纹理，滚动时不会出现手指打滑问题，按键与壳体之间的间隙控制在0.2mm，既保证按键活动无卡滞，也避免间隙过大进灰影响内部元件寿命，电池仓盖采用卡扣式设计，开启力度适中，更换电池无需额外工具，底壳上的配重安装槽可根据使用需求添加5g配重块，调整鼠标整体重量到90g左右，滑动时的阻尼感适配多数用户的操作习惯，不会因为过轻出现飘移感，也不会因为过重造成移动费力。
