多工位回转式钎焊工装夹具结构设计

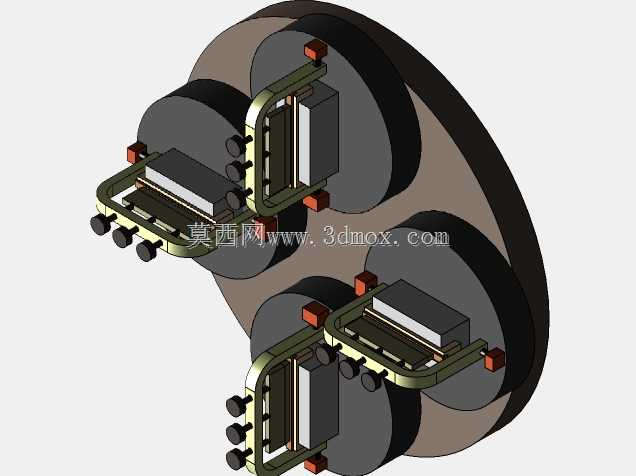

该钎焊固定装置主要应用于批量小型金属构件的钎焊加工场景，适配回转式焊接作业工位，可在钎焊炉配套生产线、半自动钎焊工作台中完成工件的稳定装夹，解决传统单工位夹具装夹效率低、焊接过程中工件移位导致钎缝成型不良的问题，尤其适合需要周向轮换作业的多工件同步钎焊工序，能够在焊接加热、冷却全流程中保持工件的相对位置精度，避免钎料流淌错位引发的焊接缺陷。装置整体采用圆盘式回转基体作为承载主体，基体上均匀分布三组独立的装夹单元，可同时完成三个待焊组件的定位固定，配合工位回转机构能够实现装夹、焊接、下料工序的同步并行，大幅缩减单批次工件的装夹辅助时长，提升钎焊作业的连续加工效率。每个独立装夹单元都设置了侧向定位挡块、底部承托托架以及端部压紧结构，其中侧向挡块贴合待焊工件的基准侧面完成X向定位，底部托架承托工件的焊接结合面保证Z向高度一致，端部的可调压紧块通过旋钮式锁紧结构实现Y向的柔性压紧，既能够避免刚性压装损伤工件表面，又可以抵消焊接加热过程中工件热胀产生的应力，防止工件变形翘起。设计过程中充分考虑了钎焊作业的高温工况，所有与工件接触的定位结构都预留了热膨胀间隙，压紧力的作用点避开钎缝位置，防止压紧件遮挡钎缝影响加热均匀性，同时装夹单元的托架采用镂空式框架结构，减少工装本身的蓄热，保证工件各部位升温速率一致，提升钎料的润湿铺展效果。从安装边界来看，装置的回转基体中心设置了标准的安装定位孔，可直接配套常规回转工作台的输出轴连接，整体外轮廓满足小型钎焊炉的炉膛入口尺寸要求，各装夹单元的突出高度控制在焊接作业的安全操作范围内，不会与焊枪移动路径、炉体内壁产生干涉，操作人员可在工位外侧直接完成工件的装卸与压紧操作，无需伸入高温作业区域，提升作业过程的安全性。
