工业轨道行走用带安装座槽轮支撑组件

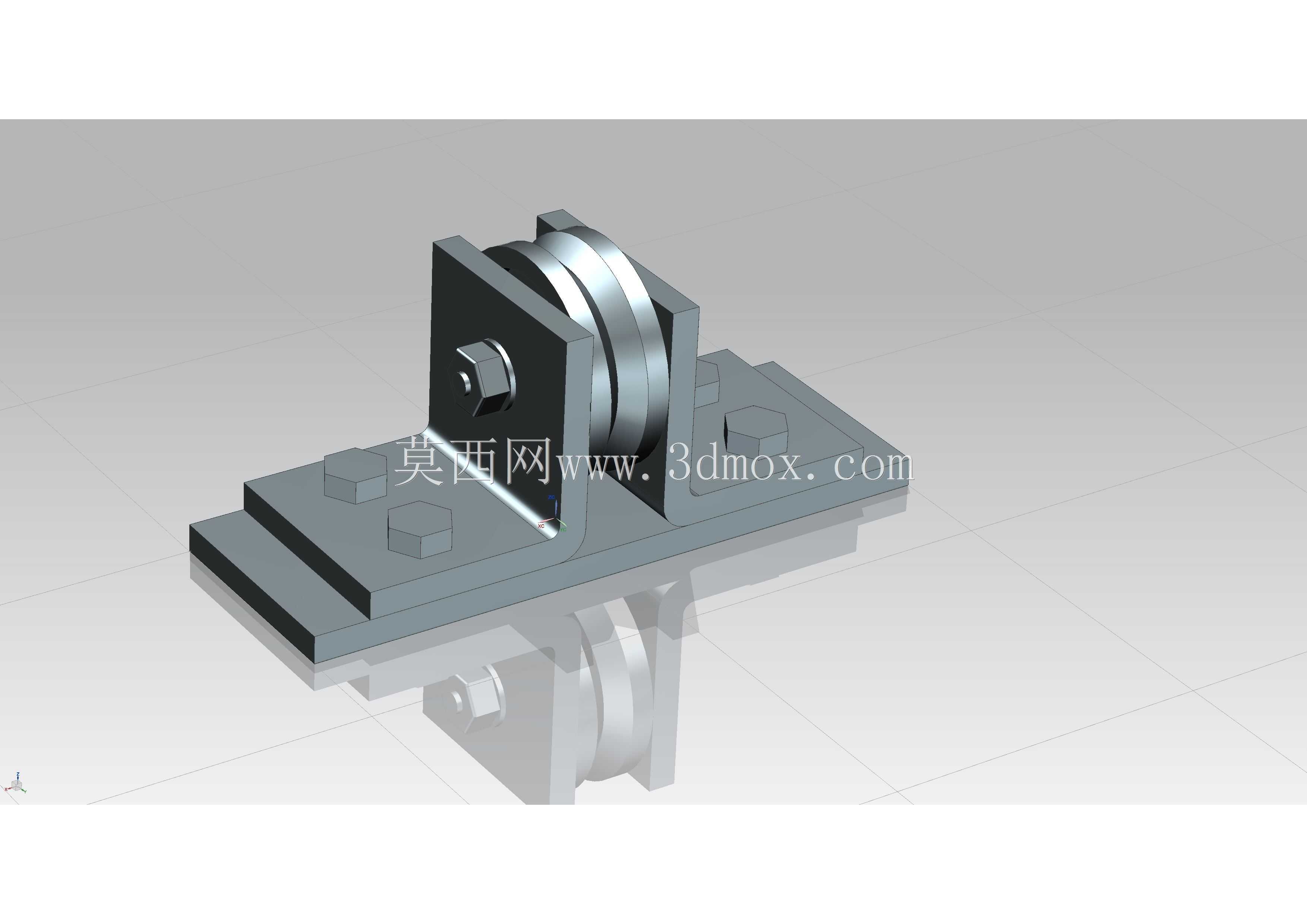

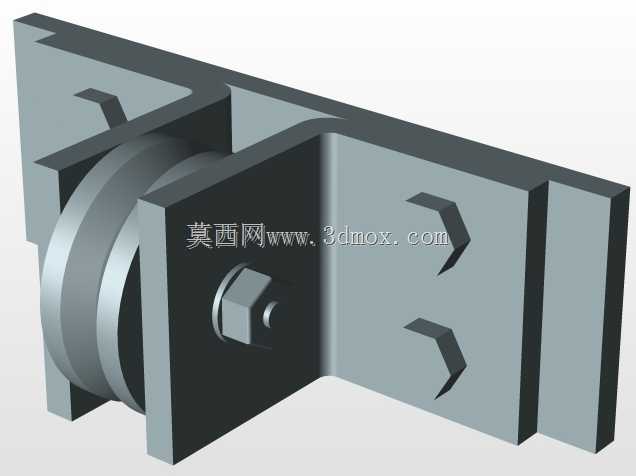

该支撑组件主要应用于工业生产场景中沿固定轨道做直线往复移动的小型设备、工装吊具、物料滑移架等结构上，作为行走承载的核心支撑部件使用，能够为沿轨道运行的构件提供稳定的竖向承载能力与横向导向约束，避免运行过程中出现脱轨、偏摆、卡滞等问题，常见于轻型自动化输送线、车间移动式工装架、小型起重滑移装置、轨道巡检设备的行走端结构中。从实际功能来看，该组件集成了滚轮承载、安装固定、侧向限位的多重作用，中间的带槽滚轮可直接卡入对应规格的钢制轨道或圆导轨上，滚轮槽型与轨道截面匹配，能够在承载上部设备重量的同时，顺着轨道方向顺畅转动，配合L型安装支座可以直接通过螺栓将整个组件固定在移动设备的底部框架上，支座上预留的多个螺栓安装位可适配不同框架的孔位布局，安装时无需额外加工复杂的连接结构，只需匹配对应螺栓规格即可完成快速装配。设计过程中优先考虑了承载稳定性与装配便捷性的平衡，采用L型折弯式支座作为承载基体，支座的水平底板用于和移动设备底面连接，竖直立板用于安装滚轮轴，滚轮通过轴件与锁紧螺栓固定在立板上，装配后滚轮的转动间隙经过合理控制，既不会出现轴向窜动，也不会因间隙过小导致转动卡涩；滚轮采用双轮缘槽型结构，两侧的轮缘可以卡在轨道两侧，当移动设备受到横向作用力时，轮缘能够抵住轨道侧面，限制整体结构的横向位移，避免脱轨风险。从安装边界来看，该组件的底板为矩形平板结构，四个角位置预留了内六角螺栓的安装沉孔，安装时螺栓头可沉入沉孔内，不会突出底板表面影响组件与设备框架的贴合度；整体结构的竖向高度较低，可适配对安装空间高度有严格限制的紧凑设备场景，滚轮的突出高度经过优化，安装后轨道与底板之间留有足够的安全间隙，不会在运行过程中出现支座与轨道摩擦剐蹭的问题；滚轮的转动轴线与底板安装面保持严格平行，能够保证滚轮与轨道的接触为线接触，减少运行过程中的滚动阻力，降低滚轮与轨道的磨损速率，延长整套组件的使用寿命。在实际使用场景中，该组件通常成对或成组布置在移动设备的底部，多组支撑组件配合使用时，可均匀分摊上部设备的整体重量，单组组件即可承受数百公斤的竖向载荷，同时能够承受一定程度的侧向冲击力，适配车间内常规工况下的移动承载需求，结构整体没有易损的复杂构件，日常维护只需定期在滚轮转轴位置加注润滑脂即可，维护成本极低，适合在各类轻型轨道行走设备上推广使用。
