径向发动机主连杆连接结构

　　径向发动机的动力传递路径与直列、V型机型存在明显差异，多缸活塞围绕同一曲轴中心呈圆周布置，主连杆需要直接承接其中一个气缸的往复载荷，并通过杆身或大端周边的铰接结构为其余副连杆提供安装基准。该零件的大端不是普通分体式连杆盖结构，而是采用整体环形大端，内孔用于包覆曲柄销，外圈分布多个带孔凸台，这些凸台对应副连杆的铰接位置，使各缸活塞的推力能够按发火顺序汇总到曲轴输出端。小端仍保留传统活塞销孔，孔内可布置衬套，工作时随活塞销做小幅摆动，并把燃烧压力经杆身传向大端。

　　从实际装机边界看，小端孔轴线与大端孔轴线需要保持严格平行，中心距决定活塞行程与压缩比相关尺寸，建模时不能只按外观拉伸。大端外径受曲轴箱内部回转空间限制，外圈凸台数量和角度由气缸数及副连杆布置决定；凸台孔位若出现角度偏差，副连杆运动相位会被改变，进而引起活塞撞阀、压缩终点不一致或振动增大。杆身截面在模型中呈现狭长过渡形态，靠近小端处收窄，靠近大端处逐渐扩开，并与环形大端及凸台根部融合，这种形态有利于把活塞销处的集中力扩散到大端承载区，减少高应力尖角。

　　设计这类连杆时，首先要明确主连杆与副连杆的运动耦合关系。径向发动机工作中，副连杆并不完全等同于普通直列发动机连杆，其大端绕主连杆凸台销摆动，主连杆本身又绕曲柄销转动，因此各缸活塞的运动规律会受到铰接半径、凸台方位和曲柄半径共同影响。三维结构设计需要在装配状态下校核活塞在上止点、下止点及中间转角时的位置，确认连杆与曲轴配重、气缸套、机匣内壁以及相邻副连杆之间留有运动间隙。大端内孔与曲柄销之间通常设置轴瓦或滑动轴承面，孔径、宽度和油槽位置要结合润滑路线确定；若润滑油从曲轴内部供油，大端端面或内孔附近应预留与油路对应的通道，避免高速运转时轴承缺油。

　　杆身外形虽然看起来类似常规发动机连杆，但承载工况更复杂。主连杆除承受自身气缸的拉压交变载荷外，还要承受多个副连杆传来的分力，这些力的方向随曲轴转角不断变化，因此杆身不宜简单按单向拉压杆处理。模型中大端周围的加厚凸缘、凸台根部圆角以及杆身侧面加强边界，都是为了把铰接销处的局部载荷传入主体截面。工程建模时应特别注意凸台孔与大端外圆之间的壁厚，壁厚过小会导致销孔椭圆化和疲劳裂纹，壁厚过大则增加旋转质量，使曲柄销离心负荷上升。小端孔顶部和两侧也需要保留足够缓冲材料，以承受活塞换向时的冲击。

　　安装流程上，大端内孔先与曲柄销形成主回转副，整体式结构意味着曲轴、连杆和机匣的装配顺序必须提前规划，不能按分体连杆盖的方式事后扣装。副连杆销穿入外圈凸台孔后，需要通过轴向定位、挡圈或锁紧结构限制窜动，同时保证销与孔之间的转动或固定关系符合设计要求。小端通过活塞销与活塞连接，活塞销轴向由活塞销挡圈定位，连杆小端在销上摆动，因此小端宽度要与活塞内腔销座间距匹配，过宽会装配干涉，过窄则会使活塞销弯曲跨度增大。

　　在维修和测绘场景中，该类零件常作为径向发动机动力段的核心备件进行逆向建模。测绘时不能只记录大小端孔径和中心距，还要获取外圈铰接孔的分度圆直径、孔间夹角、孔轴线平行度、端面厚度以及各圆角半径。大端端面与曲轴配重、止推面之间的轴向间隙也属于关键边界，决定曲轴窜动时连杆是否摩擦相邻零件。杆身表面的减重凹腔和加强筋需要在模型中保留真实过渡，因为这些区域直接影响刚度分布和应力流向。若用于加工或仿真，孔壁、端面和圆角应按可制造状态建模，热处理后的变形余量、衬套压装余量以及轴瓦配合余量都应在工程图阶段进一步明确。

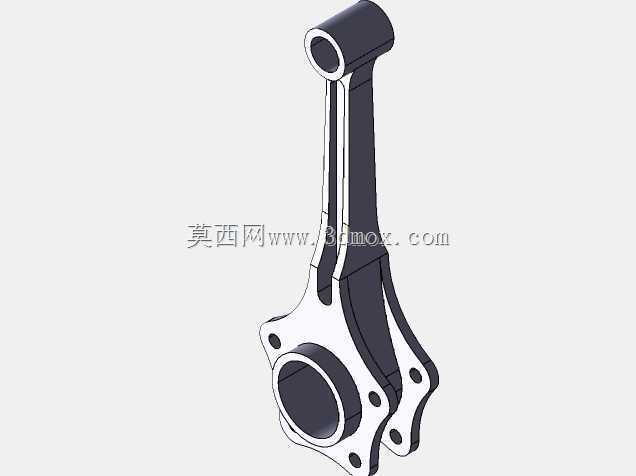

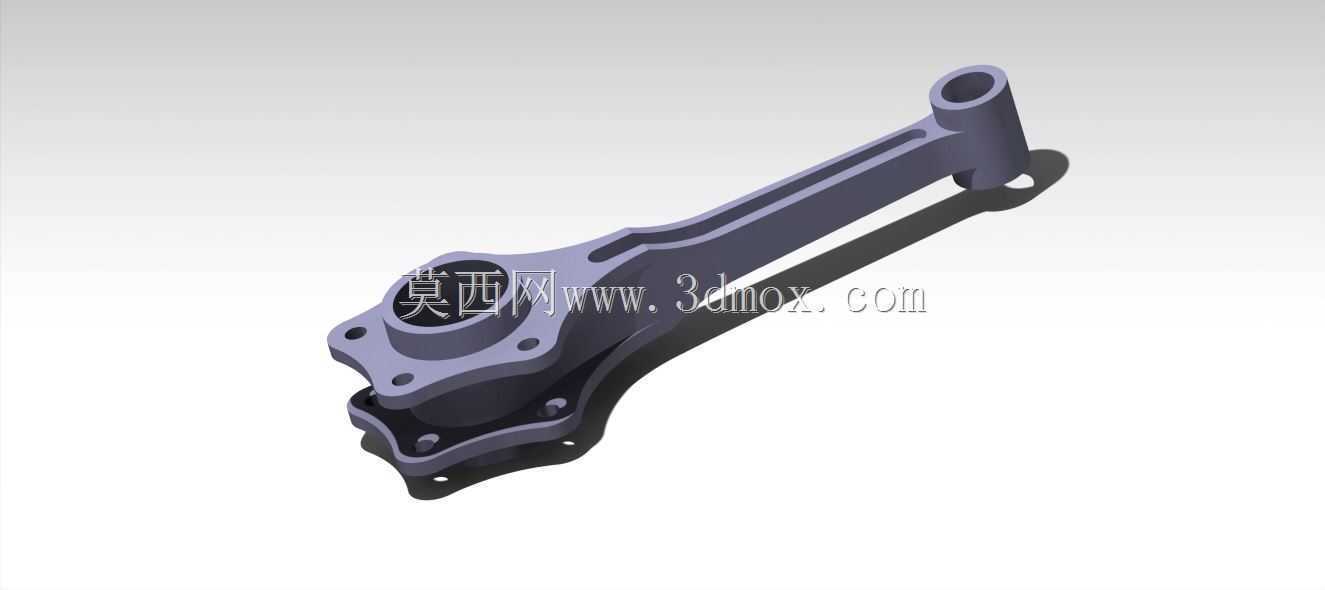

　　该结构适用于星形或径向布置的活塞动力设备，在航空老式发动机、轻型特种动力装置以及教学演示样机中都具有典型意义。其核心价值不只是连接活塞与曲轴，而是作为多缸连杆机构的中心承载件，把圆周分布气缸的往复运动合成连续旋转运动。模型完整表达了小端销孔、细长杆身、整体大端、外圈铰接凸台和安装孔等特征，可用于结构原理展示、运动干涉检查、装配工艺分析以及连杆类零件的轻量化设计参考。
