超微型POE摄像芯片载板结构设计

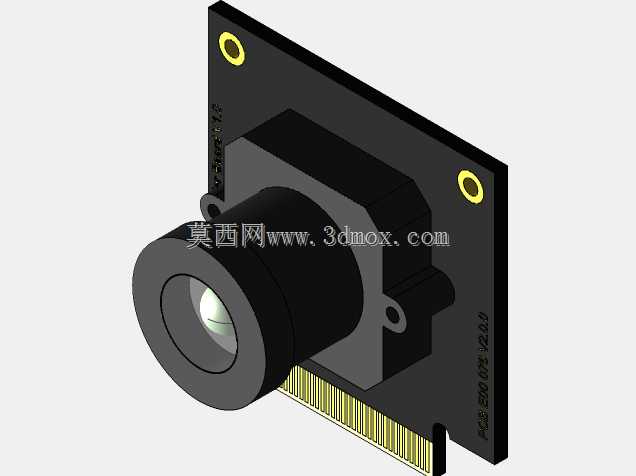

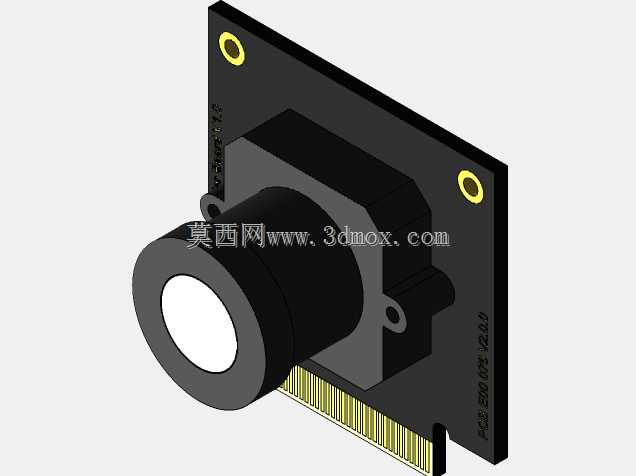

该款载板是专为超微型POE成像设备打造的核心承载构件，主要面向狭小空间内的视觉采集场景，可广泛适配工业设备内部状态监测、小型智能终端视觉感知、紧凑型安防点位布设、嵌入式机器视觉检测等对安装空间有严苛限制的应用领域，作为成像模组与后端信号传输链路的衔接载体，承担着核心成像芯片固定、镜头组件定位、信号链路连通、供电线路承载的多重作用。从功能特性来看，载板集成了POE供电适配的线路布局，无需额外布设独立供电线路，仅通过单根网线即可同时完成数据传输与电力供给，大幅简化了终端设备的布线难度，尤其适合布线空间受限、后期运维难度较高的安装场景。设计过程中优先考量了紧凑空间下的结构兼容性，整体采用方形板体构型，板体边缘预留两个对称的定位安装孔，可通过标准紧固件直接完成与设备壳体的固定，安装孔位的间距经过精准核算，能够兼容多数小型成像设备的通用安装位，无需额外定制转接结构即可完成装配。镜头安装区域采用下沉式定位凸台设计，与镜头尾部的定位结构完全契合，装配时可快速完成镜头光轴与成像芯片靶面的同轴度校准，避免后期调试过程中出现光轴偏移、成像虚边的问题。板体一侧设置金手指插接结构，可直接与后端主控板完成对接，省去了冗余的连接线材，既压缩了整体装配后的纵向厚度，也减少了线材连接带来的信号干扰风险，提升了长时间运行下的信号传输稳定性。板体表面的线路布局做了等长差分信号处理，能够保障高速成像数据的传输完整性，避免画面出现丢帧、纹波干扰等问题。载板的外形尺寸经过多轮迭代优化，在完整容纳成像芯片、外围阻容元件、POE供电模块的前提下，尽可能压缩了板体的长宽与厚度，整体安装边界控制在极小范围内，可直接嵌入到直径不足五厘米的小型设备舱内部，不会占用过多的设备内部空间，为终端设备的小型化设计提供了充足的结构余量。安装时仅需先将成像芯片焊接固定在载板对应的焊盘位置，完成镜头组件与载板凸台的锁附固定，再通过金手指与后端主控板插接，最后利用板体边缘的安装孔完成整体锁紧即可完成装配，整个装配流程无需复杂的调试工序，能够有效提升终端设备的批量生产装配效率。
