弯管内球体运动仿真结构设计

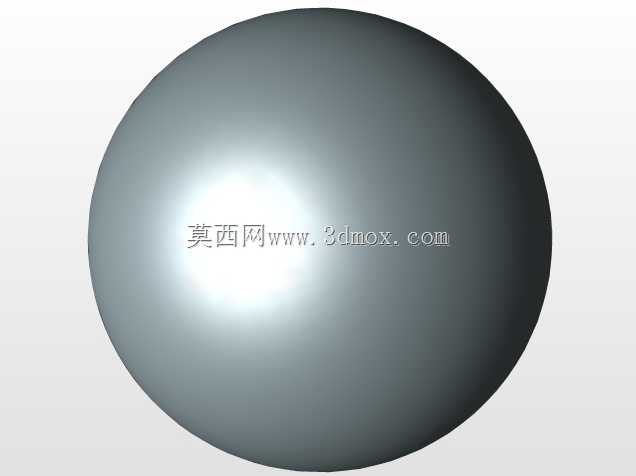

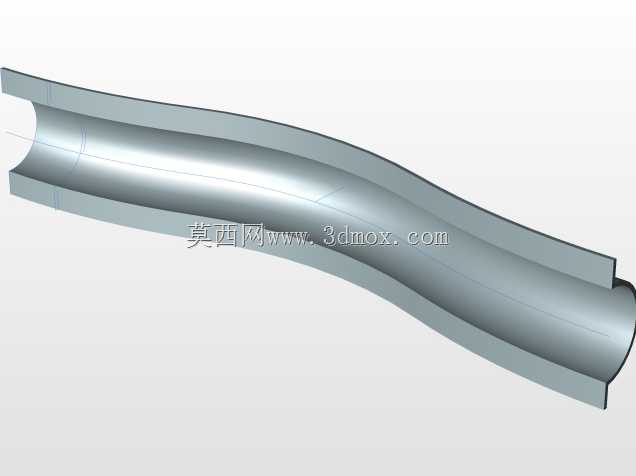

该结构主要应用于工业物料输送演示、流体运动模拟教学、管道输送机构研发验证场景，在粉体气力输送、小尺寸工件管道转运、流体动力学教学实验领域有着较强的实用参考价值，能够直观展现受限弯曲通道内物体的运动轨迹与干涉情况，为实际输送管道的布局设计、物料选型提供可视化的验证依据。从实际用途来看，这套结构可以帮助工程人员快速验证弯管曲率、通径尺寸与通行物体的匹配关系，避免实际生产中出现物料卡滞、管道磨损过快、输送阻力过大的问题，尤其适合小尺寸球状物料在多弯管道内的输送方案预演，也可作为机械原理教学中曲线约束运动的演示教具，让学习者直观理解刚体在弯曲约束边界内的运动规律。在功能特性上，该结构完整还原了等径弯管的内壁约束形态，管道内壁做了连续顺滑的曲率过渡处理，不存在突变的折角或台阶，能够保证球体在管道内部运动时不会出现卡滞点，运动过程全程贴合管壁约束，可完整模拟球体从管道一端进入、沿弯曲通道滑行、从另一端送出的全流程运动状态，能够清晰展现不同曲率段球体与管壁的接触位置变化、运动速度的波动情况，为管道磨损预判、输送速度参数设定提供直观参考。设计思路上，首先确定管道的通径尺寸略大于通行球体的直径，预留合理的运动间隙避免运动干涉，同时控制间隙大小不会让球体在管道内出现过大的偏摆，保证运动轨迹的可控性；弯管段采用多段顺滑圆弧拼接的方式构建中心轨迹，再沿轨迹扫掠生成等壁厚的管道实体，保证整个弯曲段的通径尺寸全程一致，没有局部缩径或扩径的问题；管道两端设置平直的导入导出段，方便球体的初始送入与最终送出，也便于和外部直管道进行对接安装。从外形尺寸与安装边界来看，管道整体呈S形弯曲布局，整体占用空间的长宽高比例适配常规教学演示台架与实验工装的安装尺寸，管道两端的对接端面为垂直于管道轴线的平面，可通过法兰对接、卡箍连接的方式和外部输送管路相连，安装时仅需要保证管道整体固定牢靠，不会因球体运动的冲击力产生晃动即可，管道外壁预留的安装平面可方便加装固定支架，适配不同的安装台面固定需求，整体结构没有外凸的尖锐结构，安装和使用过程中不会产生额外的干涉风险。
