拼合式L型支撑壳体结构设计

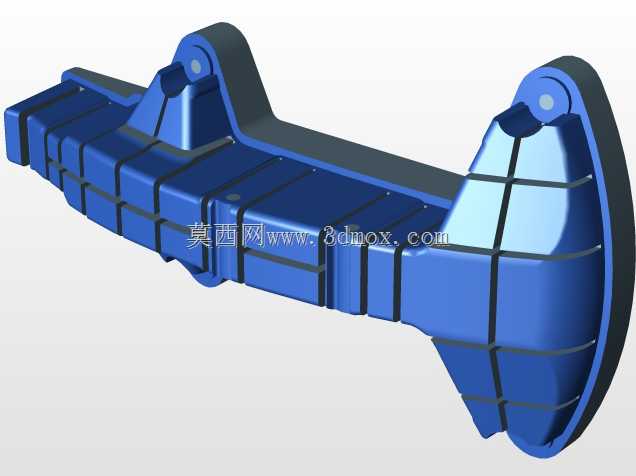

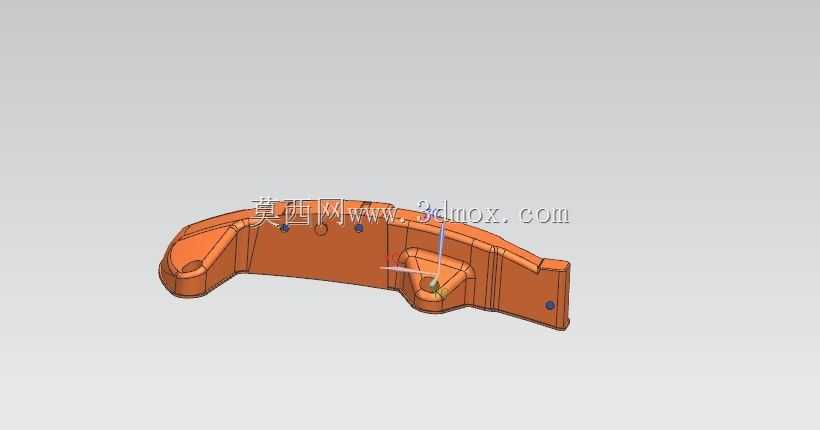

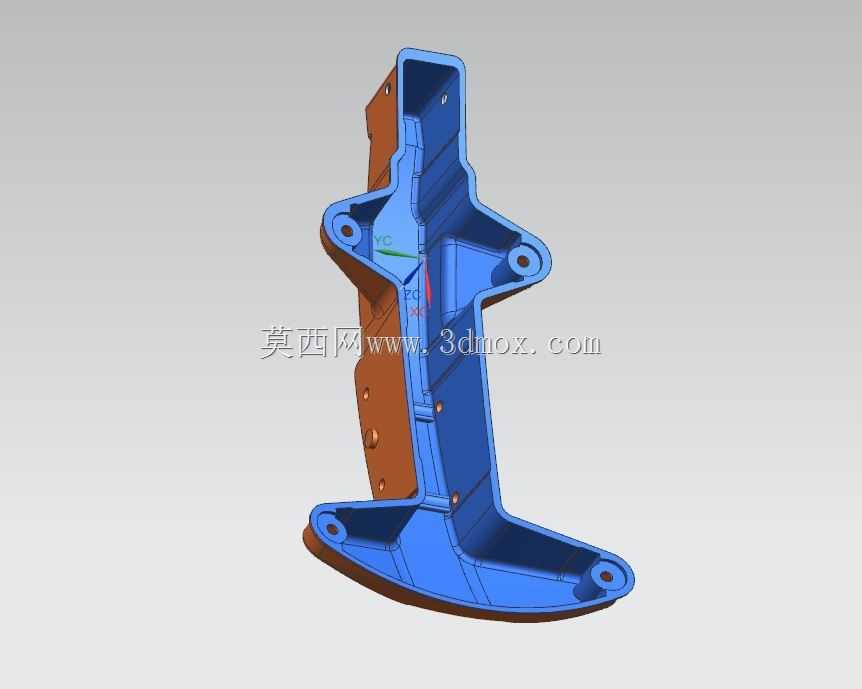

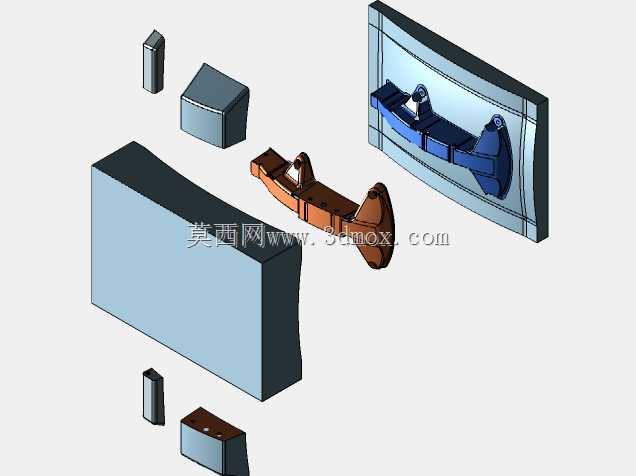

该拼合式L型支撑壳体是工业设备中用于承载核心功能模块的专用承力构件，主要应用在手持操作类工业设备、小型立式检测仪器、便携作业终端的内部支撑场景中，作为设备内部元器件的安装载体与外部防护结构，承担着固定内部电路板、操作组件、动力传输模块，同时分散外部冲击载荷、隔绝外界粉尘水汽侵入的核心作用。从结构设计来看，整体采用上下分模的拼合式设计，蓝色主体壳体与棕色侧封盖板通过周圈分布的安装孔实现精准对位锁紧，既满足了注塑成型的工艺脱模要求，也为后期内部元器件的装配、检修预留了充足的操作空间，无需破坏整体结构即可完成内部组件的更换调试。壳体整体呈L型弯折形态，下部为水平延伸的宽幅支撑底座，底座两端设置带沉孔的安装位，可通过紧固件将整个壳体平稳固定在设备的底部基座上，保证设备放置或手持操作时的结构稳定性；上部为竖直延伸的狭长握持/安装段，两侧对称设置带衬套的安装凸台，用于连接设备的顶部操作端或外接功能附件，弯折过渡区域采用大圆弧过渡设计，有效避免应力集中问题，在设备意外跌落或受到侧向冲击时，圆弧过渡段可将集中应力均匀分散到整个壳体壁面，降低结构开裂的风险。壳体内部设计有纵横交错的加强筋结构，筋条沿着壳体的受力走向分布，在不额外增加壳体壁厚、控制整体重量的前提下，大幅提升了壳体的结构刚度与抗形变能力，内壁预留的多个定位柱与卡扣位，可直接卡装固定内部的电路板、电池模块与线路组件，无需额外设计固定支架，有效压缩了设备的内部装配空间。壳体的安装边界经过精准校核，水平底座的安装孔间距、竖直段的凸台位置均与配套的内部组件尺寸完全匹配，周圈的拼合面设计有密封槽结构，装配后可加装密封胶条实现IP54级别的防护能力，能够适应车间作业、户外便携操作等多场景下的使用需求，拼合后的壳体外表面无突出的尖锐棱角，握持区域做了微弧收边处理，手持操作时贴合手掌轮廓，长时间作业不易产生硌手的疲劳感。
