带尺寸标注的铰接式连接构件结构设计

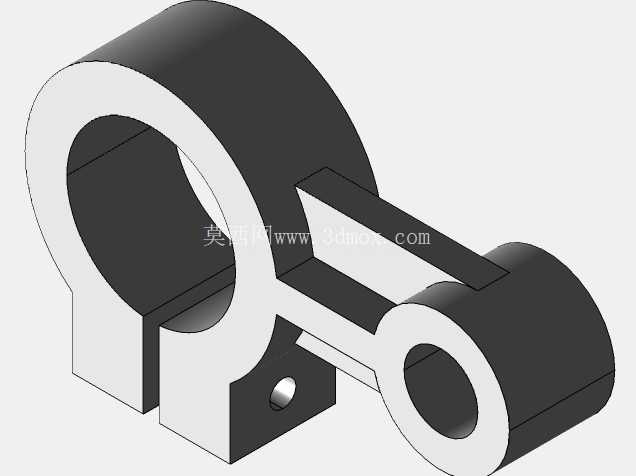

　　这类铰接式连接构件多应用在需要实现小角度相对转动的机械传动链路中，常见于轻工设备的连杆机构、小型流体控制管路的辅助支撑、自动化生产线的工件定位摆臂等场景，核心作用是为两个存在相对转动需求的部件提供稳定的铰接支点，同时承担对应方向的载荷传递，避免运动过程中出现连接松脱、卡滞或应力集中断裂的问题。从结构设计逻辑来看，该构件采用分体式开口环作为主铰接端，开口处预留3mm的锁紧间隙，配合紧固件可实现对配套铰接轴的抱紧固定，无需额外加工轴端定位槽即可完成轴向与周向的位置锁定，大幅降低配套零件的加工复杂度。

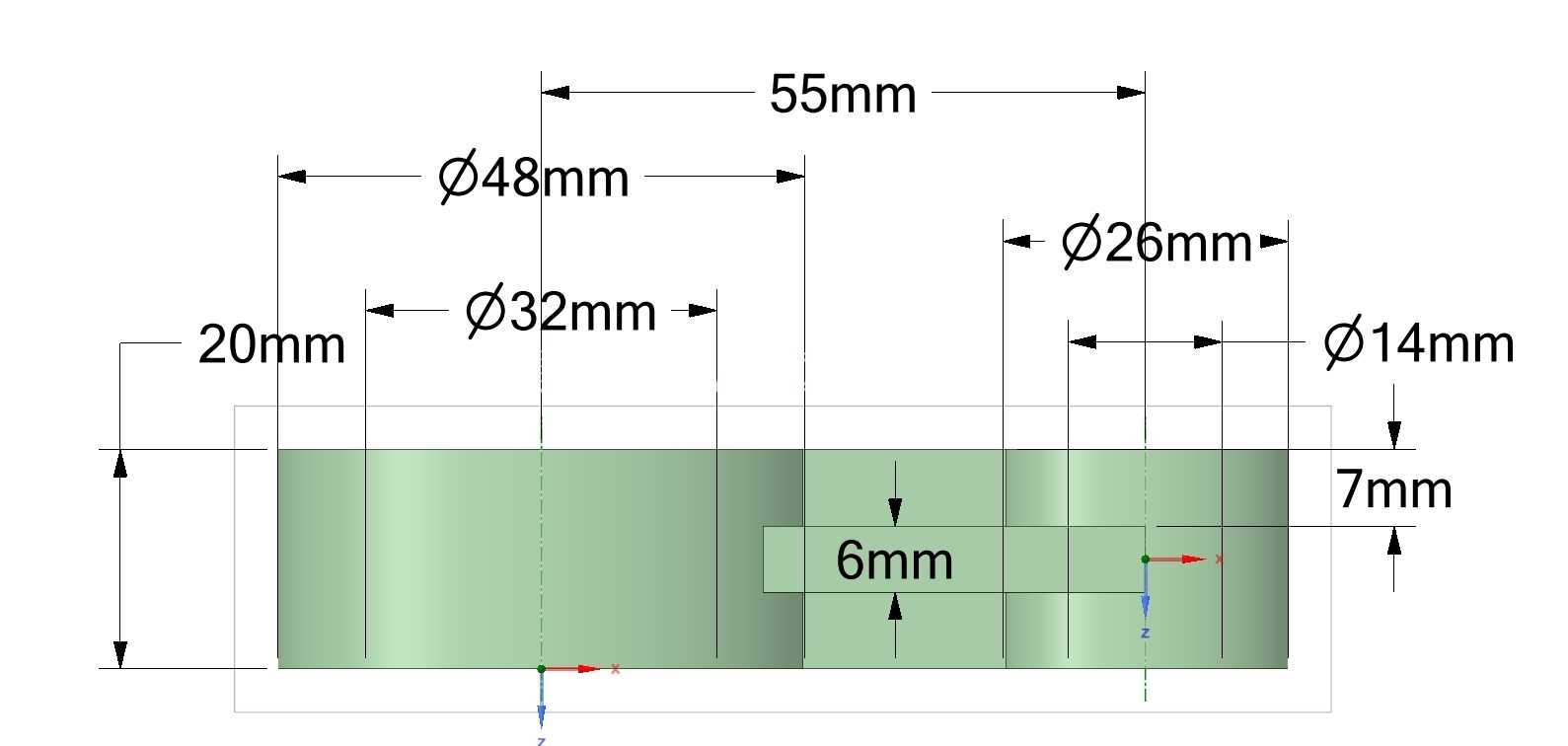

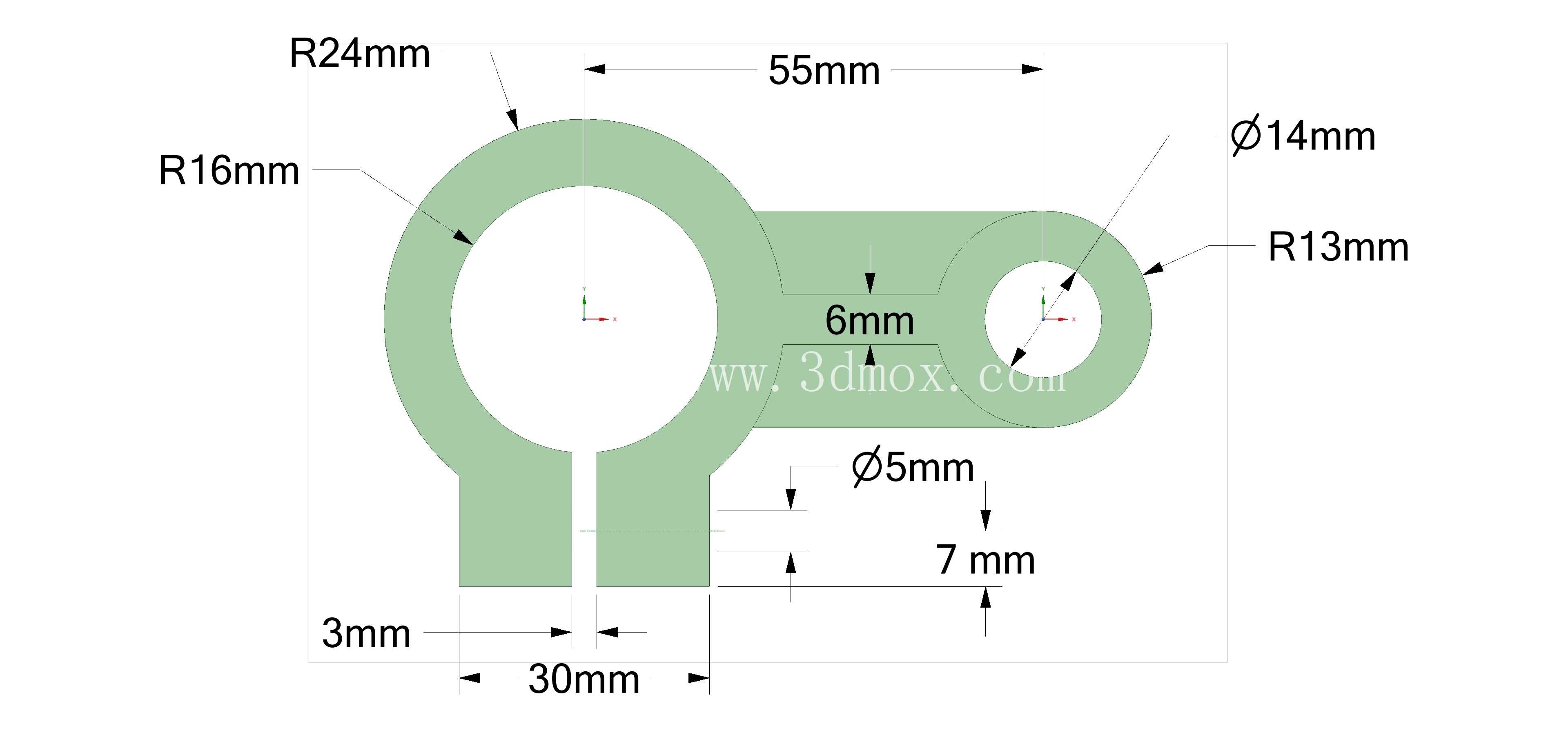

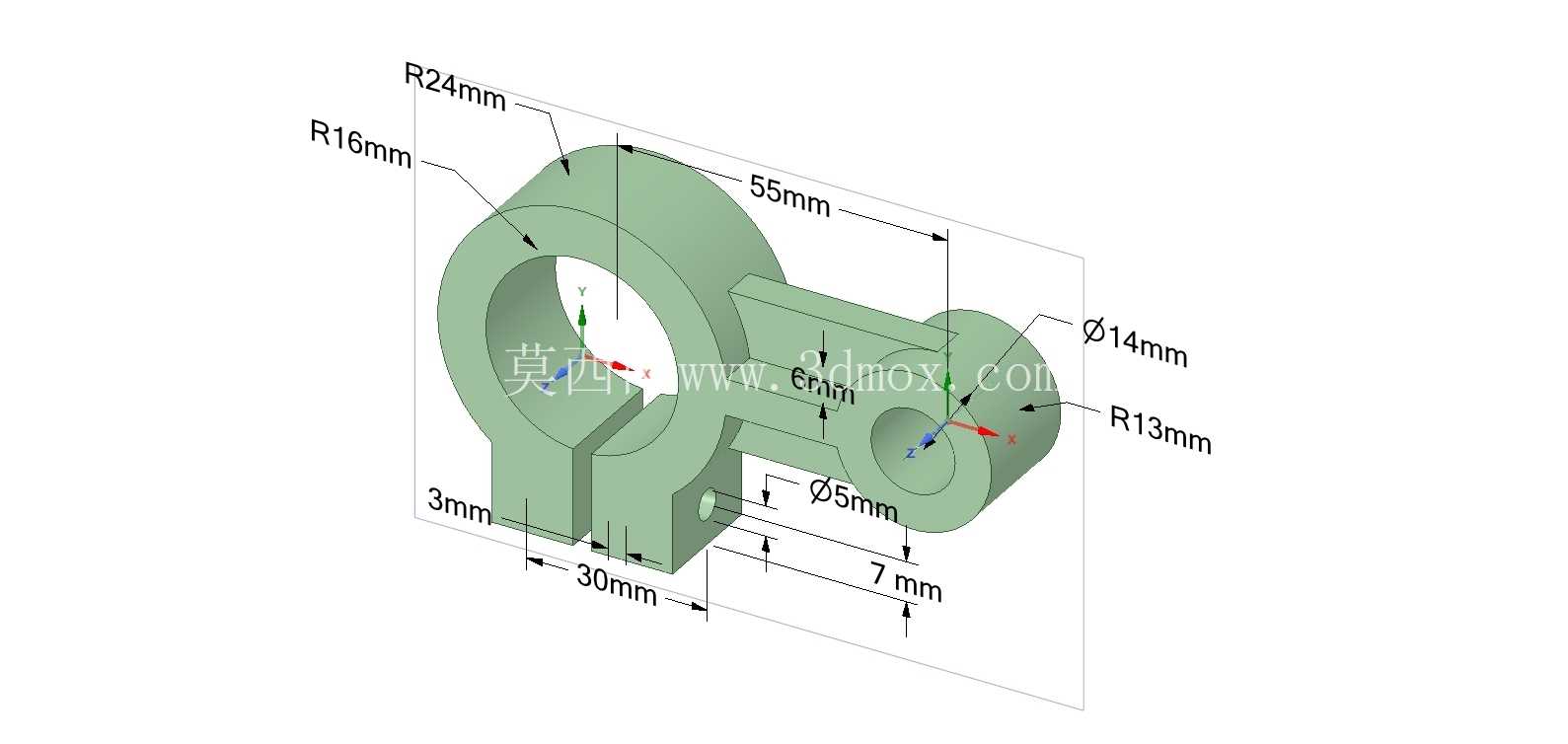

　　主铰接端的内孔半径为16mm，外圆半径24mm，对应的铰接轴适配直径为32mm，这个尺寸区间的铰接结构通常适配中低载荷的转动工况，既不会因尺寸过大造成安装空间浪费，也不会因结构强度不足出现受力变形。连接臂部分总长55mm，从主铰接端中心到副铰接端中心的距离严格控制，保证两个铰接点的中心距精度，避免连杆机构运动时出现死点或行程偏差。副铰接端采用同轴阶梯孔设计，外侧孔直径14mm、深度7mm，内侧孔直径5mm，这种阶梯孔结构既可以为配套的铰接销轴提供端部沉头容纳空间，避免销轴端部突出干涉周边部件运动，也能通过内侧小孔实现润滑油路的贯通，或者穿装细径定位销实现防转限位，副铰接端外圆半径13mm，壁厚控制在合理区间，兼顾轻量化与结构强度。

　　安装边界方面，主铰接端开口侧的底部到连接臂下平面的总高度为30mm，安装时需要预留至少35mm的垂直安装空间，避免底部与安装基面出现干涉；副铰接端的中心高度与主铰接端中心高度保持一致，保证连杆运动时处于同一平面，不会出现附加的扭转力矩。设计时特意将开口锁紧缝的位置设置在主铰接端的正下方，锁紧螺栓的安装孔位位于开口缝的两侧，这种布局可以让锁紧力均匀作用在铰接轴的整个圆周接触面上，避免单侧受力造成轴孔偏磨。整个构件的棱边均做了小尺寸倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能减少应力集中点，提升构件在交变载荷下的疲劳寿命。

　　在实际选型应用时，需要注意主铰接端的抱紧力与配套轴的表面粗糙度匹配，若轴面粗糙度过高，长期转动会造成孔面快速磨损，导致铰接间隙变大影响运动精度；若轴面过于光滑，则可能出现抱紧力不足导致相对滑动的问题，通常配套轴的表面粗糙度控制在Ra1.6-Ra3.2区间最为合适。副铰接端的阶梯孔在穿装销轴时，建议在沉孔位置加装薄型尼龙垫片，既可以减少转动时的端面摩擦，也能补偿少量的安装轴向间隙，避免运动过程中出现轴向窜动。这类连接构件在建模时优先采用参数化草图驱动的方式完成，所有尺寸均做全约束，后续如果需要适配不同的铰接轴直径或者中心距要求，只需要修改对应草图尺寸即可快速生成新的结构版本，无需重新绘制整个模型，大幅提升变型设计的效率。结构的壁厚分布经过了优化，主铰接端与连接臂的过渡位置采用大圆角过渡，避免截面突变造成的应力集中，在承受径向载荷时，应力可以均匀分散到整个连接臂上，不会在过渡位置出现断裂风险。开口处的锁紧间隙设计也考虑了加工公差的影响，3mm的间隙既可以保证在孔轴存在少量过盈时也能顺利套装到铰接轴上，也能在锁紧时提供足够的变形量，保证抱紧力达到设计要求。
