十字轴式万向传动连接接头结构设计

　　在各类需要轴线存在夹角的动力传递场景中，万向接头是绕不开的核心传动部件，从车间里的攻丝机主轴传动链路，到小型输送设备的转角动力传输，再到工装夹具的角度调节机构，这类部件的应用覆盖了从通用设备到专用工装的多个场景。不同于刚性联轴器只能传递同轴动力的局限，这类十字轴结构的万向接头可以在两轴轴线存在一定角度偏差的工况下，持续稳定传递旋转扭矩，补偿安装过程中产生的同轴度误差，或是设备运行中因结构形变、振动带来的轴线偏移，避免传动链路因别劲出现轴承磨损、轴件断裂的问题。

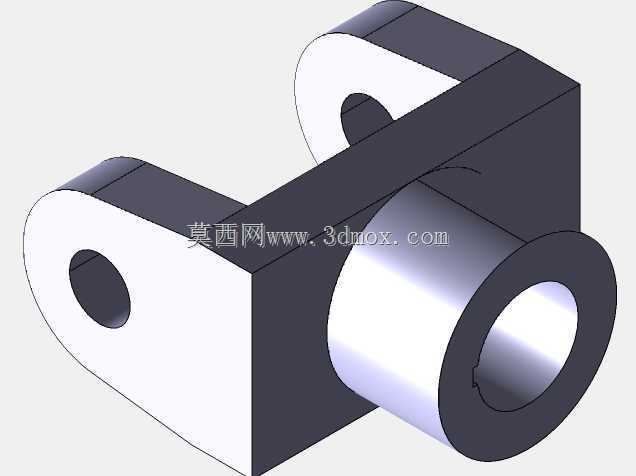

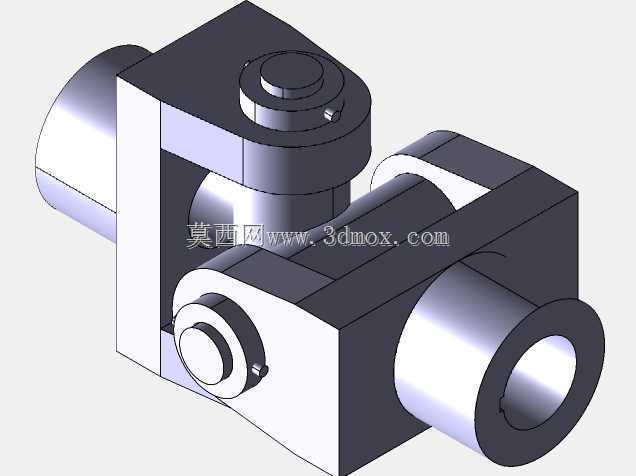

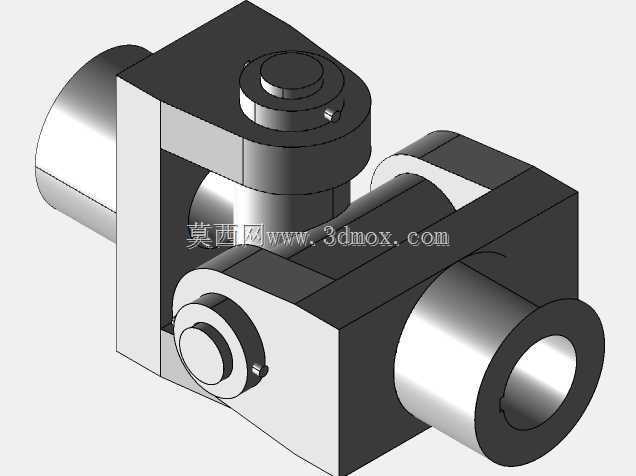

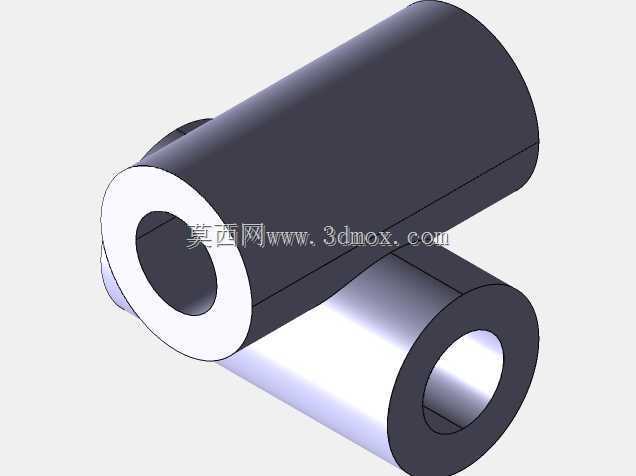

　　从结构组成来看，这套接头拆分后包含两个叉形接头、十字轴主体、配套的轴环与定位销钉，每个零件都做了独立的结构设计，方便后续根据实际工况替换对应损耗件。叉形接头的连接端做了空心轴套结构，内孔精度按照传动配合的公差要求设计，既可以通过键连接与外部传动轴实现周向固定，也能依靠锁紧螺钉完成轴向定位，适配不同直径的传动轴安装需求。十字轴的四个轴颈分别与两个叉头的安装孔配合，轴颈表面做了适配转动的光洁度处理，配合间隙控制在合理范围，既不会因为间隙过大出现传动回程差，也不会因为间隙过小导致转动卡滞，在传递扭矩的过程中可以顺畅完成角度偏转。

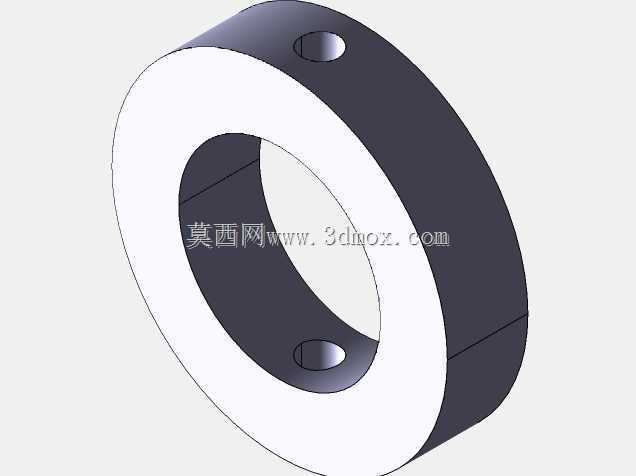

　　设计过程中优先考虑了实际安装的边界限制，两个叉头的外轮廓做了倒角处理，避免在最大偏转角度下出现结构干涉，当两轴夹角处于常规传动允许的范围内时，接头可以连续回转无卡滞，不会因为边角碰撞影响传动效率。轴环与销钉的组合用于十字轴的轴向定位，防止传动过程中十字轴从叉头孔内脱出，销钉的安装位置做了沉孔设计，不会突出于接头外表面，避免运转过程中剐蹭周边的设备护罩或是管线。

　　在攻丝机这类需要频繁换向、传递间歇扭矩的设备上，这类万向接头的优势尤为明显：攻丝作业时主轴需要频繁正反转完成攻进与退刀动作，接头的各配合面可以均匀承受换向带来的冲击载荷，不会因为应力集中出现局部断裂；同时攻丝机的主轴与动力输出轴往往因为装配空间限制无法做到完全同轴，万向接头的角度补偿能力可以抵消这部分安装误差，降低装配时的同轴度调整难度，减少设备调试的工时消耗。

　　从安装适配性来看，接头的整体外形尺寸控制紧凑，不会占用过多的传动链路空间，两个轴套的连接端面做了定位止口设计，与外部轴件装配时可以快速完成对位，不需要反复调整对接位置。日常维护时，只需要拆下定位销钉与轴环，就可以将十字轴与叉头分离，检查轴颈的磨损情况，对磨损超标的零件单独更换即可，不需要整体替换整个接头，降低设备的后期维护成本。

　　不同于大规格重载万向联轴器，这类小型万向接头更适配中小扭矩的传动场景，在小型自动化设备的转角传动、专用工装的角度调节机构、轻工机械的动力传递链路中都能适配，结构上没有冗余的设计，所有结构特征都服务于扭矩传递与角度补偿的核心功能，零件的加工工艺性也做了充分考虑，叉头、十字轴、轴环、销钉都可以通过常规的机加工工艺完成生产，不需要特殊的加工设备，适合小批量加工或是备件自制。
